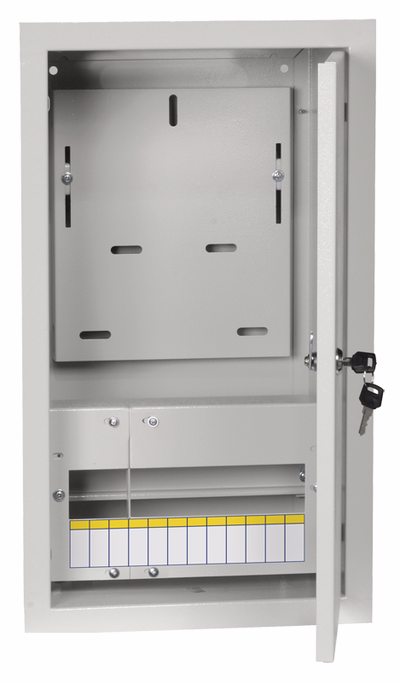

TITAN Корпус металлический ЩУРв-3/12 (550х320х165мм) IP31 IEK
Основные характеристики
| Тип монтажа | Скрытого монтажа (в штукатурку) |
| Ширина, мм | 320 |
| Глубина, мм | 165 |
| Высота, мм | 550 |
| Номер цвета RAL | 7035 |
Описание
Предназначены для сборки учетно-распределительных электрощитов с использованием модульной аппаратуры, для ввода электроэнергии, ее учета и распределения, а также защиты сетей напряжением 230/400 В от токов перегрузки и короткого замыкания.
Срок службы:
15 лет
Гарантия:
3 года
Преимущества
- Повышенная антикоррозийная стойкость.
- Высококачественное наружное покрытие.
- Единый секрет замка.
- Набор дополнительных аксессуаров.
- Высокая технологичность и простота сборки.
- Несколько цветов и вариантов окраски.
- Высокий уровень электробезопасности.
- Сертификат соответствия.
Особенности конструкции
Технические характеристики
| Тип монтажа | Скрытого монтажа (в штукатурку) |
| Ширина, мм | 320 |
| Глубина, мм | 165 |
| Высота, мм | 550 |
| Номер цвета RAL | 7035 |
| С откидной крышкой | Да |
| Защитное покрытие поверхности | IEK_V0000080 |
| Вес, кг | 5.20 |
| Монтажная глубина - ниши, мм | 165 |
| Толщина материала, мм | 0,8 |
| Ввод кабеля | Сверху/снизу |
| Материал | Листовая сталь |
| Количество модулей | 12 |
| Тип устанавливаемого счетчика | EV007010 |
| Класс электробезопасности | EV000582 |
| Модификация | IEK_V0000101 |
| Макс статическая нагрузка на оболочку, кг | 15.6 |
| Климатическое исполнение | IEK_V0000009 |
| Фактура поверхности | Шагрень |
| Температура эксплуатации, °C | -60...40 |
| Степень защиты - IP | IP31 |
| Макс статическая нагрузка на панель, кг | 2.0 |
| Тип крышки | EV002063 |
| Наличие замка в двери | Да |
| Количество счетчиков | 1 |
| С монтажной рейкой | Да |
Документация
Сертификаты
Сертификат добровольный ГОСТ Р (PDF, 410.91 KB)
Отказное письмо ТР ТС НВО (PDF, 1.01 MB)
Отказное письмо ФЗ-123 (PDF, 24.90 MB)
Экспертное заключение (PDF, 285.33 KB)
Отказное письмо ТР ТС НВО, ЭМС, ОБМП, ОБМиО, ТР ЕАЭС (PDF, 376.73 KB)
Отказное письмо ТР ЕАЭС (PDF, 556.50 KB)
Отказное письмо ТР ТС НВО (PDF, 3.03 MB)
Отказное письмо ТР ЕАЭС (PDF, 24.55 MB)
Декларация ТР ТС (PDF, 1.43 MB)
Паспорта и РЭ
Информационные материалы
Модели для проектировщиков
Комплектация
Корпус металлический - 1 шт.
Знак "Заземление" - 2 шт.
Знак "Осторожно! Электрическое напряжение" - 1 шт.
Таблица маркировочная (12 модулей) - 1 шт.
Метизы.
Паспорт - 1 экз.
Таблица маркировочная
Знаки электробезопасности
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
| Штрихкод | 4606056125474 | 4606056125474 |
| Вес брутто, кг | 5.5 | 5.5 |
| Вес нетто, кг | 5.2 | 5.2 |
| Объем, м^3 | 0.034272 | 0.034272 |
| Длина, см | 56 | 56 |
| Высота, см | 17.5 | 18 |
| Ширина, см | 33 | 34 |
| Способ нанесения информации | На стикер | На стикер |
