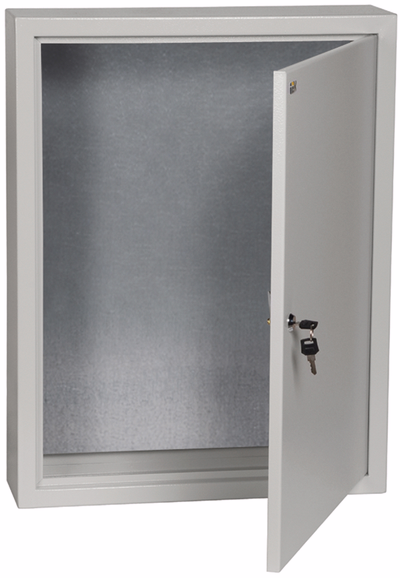

Корпус металлический ЩМП-3-1 (650х500х150мм) УХЛ3 IP31 IEK
Основные характеристики
| Высота, мм | 650 |
| Ширина, мм | 500 |
| Глубина, мм | 150 |
| Степень защиты - IP | IP31 |
| Климатическое исполнение | УХЛ3 |
Описание
Сварной металлический корпус со съемной монтажной панелью для установки внутри помещений. Используется для сборки разнообразных электрощитов: силовых, управления, автоматики. Позволяет производить монтаж аппаратуры как модульного, так и обычного исполнения.
Срок службы:
15 лет
Гарантия:
3 года
Преимущества
- Широкий размерный ряд.
- Провод заземления и знаки электробезопасности входят в базовую комплектацию корпуса.
- Наличие отверстий под кабельный ввод для удобства монтажа.
- Установленный замок с секретностью.
Технические характеристики
| Высота, мм | 650 |
| Ширина, мм | 500 |
| Глубина, мм | 150 |
| Степень защиты - IP | IP31 |
| Климатическое исполнение | УХЛ3 |
| Номинальный ток, А | 630 |
| Номер цвета RAL | 7035 |
| Количество вводов | 3 |
| Толщина металла, мм | 1 |
| Толщина двери или крышки шкафа, мм | 1 |
| С монтажной платой | Да |
| Наличие замка в двери | Да |
| Толщина стенки шкафа, мм | 1.0 |
| Тип дверцы - люка | Одинарный/единичный |
| Вид установки | Навесной, напольный |
| Тип монтажа | Поверхностного монтажа |
| Тип крышки | Закрытого типа (закрывающаяся) |
| Защитное покрытие поверхности | Эпоксидно-полиэфирная краска |
| Возможно расширение | Нет |
| Материал корпуса | Сталь |
| Форма крышки | Закрытого типа (закрывающаяся) |
| Фактура поверхности | Шагрень |
| Количество модулей | - |
| Угол открытия двери, ° | 105 |
| Температура эксплуатации, °C | -60...40 |
| Вес, кг | 12,2 |
| Ввод кабеля | Снизу |
| Монтажная глубина - ниши, мм | - |
Документация
Сертификаты
Экспертное заключение (PDF, 535.42 KB)
Экспертное заключение (PDF, 42.12 KB)
Отказное письмо 123-ФЗ (PDF, 24.90 MB)
Декларация 025 (PDF, 1.43 MB)
Сертификат добровольный (PDF, 314.11 KB)
Декларация 025 (PDF, 1.86 MB)
Декларация 025 (PDF, 4.97 MB)
Отрицательное решение (PDF, 428.43 KB)
Отказное письмо 043 (PDF, 24.55 MB)
Сертификат добровольный (PDF, 410.91 KB)
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
Комплектация
Корпус металлический - 1 шт.
Монтажная панель - 1 шт.
Метизы для установки.
Провод заземления - 1 шт.
Знак "Острожно! Электрическое напряжение" - 1 шт.
Знак "Заземление" - 2 шт.
Паспорт - 1 экз.
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
| Штрихкод | 4606056088854 | 4606056088854 |
| Вес брутто, кг | 12.5 | 12.5 |
| Вес нетто, кг | 12.5 | 12.5 |
| Объем, м^3 | 0.056084 | 0.056084 |
| Длина, см | 16 | 66 |
| Высота, см | 66 | 16.5 |
| Ширина, см | 51 | 51.5 |
| Способ нанесения информации | На стикер | На стикер |
