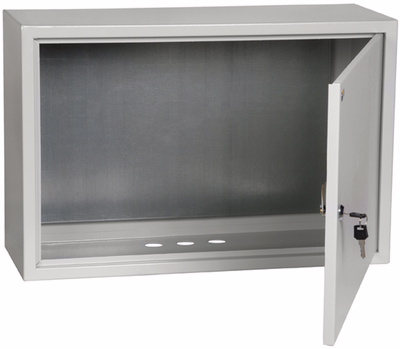

Корпус металлический ЩМП-4.6.2-0 (400х600х250мм) УХЛ3 IP31 IEK
Основные характеристики
| Высота, мм | 400 |
| Ширина, мм | 600 |
| Глубина, мм | 250 |
| Степень защиты - IP | IP31 |
| Климатическое исполнение | УХЛ3 |
Описание
Сварной металлический корпус со съемной монтажной панелью для установки внутри помещений. Используется для сборки разнообразных электрощитов: силовых, управления, автоматики. Позволяет производить монтаж аппаратуры как модульного, так и обычного исполнения.
Срок службы:
15 лет
Гарантия:
3 года
Преимущества
- Широкий размерный ряд.
- Провод заземления и знаки электробезопасности входят в базовую комплектацию корпуса.
- Наличие отверстий под кабельный ввод для удобства монтажа.
- Установленный замок с секретностью.
Технические характеристики
| Высота, мм | 400 |
| Ширина, мм | 600 |
| Глубина, мм | 250 |
| Степень защиты - IP | IP31 |
| Климатическое исполнение | УХЛ3 |
| Номинальный ток, А | 630 |
| Номер цвета RAL | 7035 |
| Материал корпуса | Сталь |
| Форма крышки | Закрытого типа (закрывающаяся) |
| Тип монтажа | Поверхностного монтажа |
| Тип крышки | Закрытого типа (закрывающаяся) |
| Количество модулей | - |
| Количество вводов | 3 |
| Вес, кг | 11,0 |
| Наличие замка в двери | Да |
| Фактура поверхности | Шагрень |
| Угол открытия двери, ° | 105 |
| Ввод кабеля | Снизу |
| Вид установки | Навесной, напольный |
| Толщина двери или крышки шкафа, мм | 1 |
| Тип дверцы - люка | Одинарный/единичный |
| Защитное покрытие поверхности | Эпоксидно-полиэфирная краска |
| Толщина стенки шкафа, мм | 1.0 |
| С монтажной платой | Да |
| Монтажная глубина - ниши, мм | - |
| Возможно расширение | Нет |
Документация
Сертификаты
Экспертное заключение (PDF, 535.42 KB)
Экспертное заключение (PDF, 42.12 KB)
Отказное письмо 123-ФЗ (PDF, 24.90 MB)
Декларация 025 (PDF, 1.86 MB)
Отрицательное решение (PDF, 428.43 KB)
Отказное письмо 043 (PDF, 24.55 MB)
Декларация 025 (PDF, 1.43 MB)
Сертификат добровольный (PDF, 314.11 KB)
Сертификат добровольный (PDF, 410.91 KB)
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
Комплектация
Корпус металлический - 1 шт.
Монтажная панель - 1 шт.
Метизы для установки.
Провод заземления - 1 шт.
Знак "Острожно! Электрическое напряжение" - 1 шт.
Знак "Заземление" - 2 шт.
Паспорт - 1 экз.
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
| Штрихкод | 4606056099317 | 4606056099317 |
| Вес брутто, кг | 11.6 | 11.6 |
| Вес нетто, кг | 11.5 | 11.5 |
| Объем, м^3 | 0.065594 | 0.065594 |
| Длина, см | 26 | 60.5 |
| Высота, см | 41.5 | 26 |
| Ширина, см | 61.5 | 41.7 |
| Способ нанесения информации | На стикер | На стикер |
