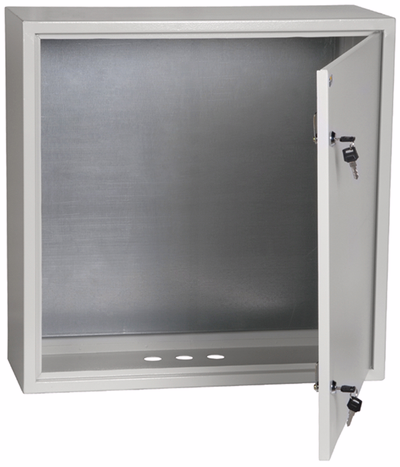

Корпус металлический ЩМП-6.6.2-0 (600х600х250мм) УХЛ3 IP31 IEK
Основные характеристики
| Высота, мм | 600 |
| Ширина, мм | 600 |
| Глубина, мм | 250 |
| Степень защиты - IP | IP31 |
| Климатическое исполнение | УХЛ3 |
Описание
Сварной металлический корпус со съемной монтажной панелью для установки внутри помещений. Используется для сборки разнообразных электрощитов: силовых, управления, автоматики. Позволяет производить монтаж аппаратуры как модульного, так и обычного исполнения.
Срок службы:
15 лет
Гарантия:
3 года
Преимущества
- Широкий размерный ряд.
- Провод заземления и знаки электробезопасности входят в базовую комплектацию корпуса.
- Наличие отверстий под кабельный ввод для удобства монтажа.
- Установленный замок с секретностью.
Технические характеристики
| Высота, мм | 600 |
| Ширина, мм | 600 |
| Глубина, мм | 250 |
| Степень защиты - IP | IP31 |
| Климатическое исполнение | УХЛ3 |
| Номинальный ток, А | 630 |
| Номер цвета RAL | 7035 |
| Монтажная глубина - ниши, мм | - |
| С монтажной платой | Да |
| Тип крышки | Закрытого типа (закрывающаяся) |
| Вид установки | Навесной, напольный |
| Количество вводов | 3 |
| Фактура поверхности | Шагрень |
| Тип монтажа | Поверхностного монтажа |
| Защитное покрытие поверхности | Эпоксидно-полиэфирная краска |
| Возможно расширение | Нет |
| Толщина стенки шкафа, мм | 1.0 |
| Наличие замка в двери | Да |
| Тип дверцы - люка | Одинарный/единичный |
| Форма крышки | Закрытого типа (закрывающаяся) |
| Вес, кг | 15,3 |
| Толщина двери или крышки шкафа, мм | 1 |
| Угол открытия двери, ° | 105 |
| Материал корпуса | Сталь |
| Количество модулей | - |
| Ввод кабеля | Снизу |
Документация
Сертификаты
Экспертное заключение (PDF, 535.42 KB)
Экспертное заключение (PDF, 42.12 KB)
Отказное письмо 123-ФЗ (PDF, 24.90 MB)
Декларация 025 (PDF, 1.43 MB)
Сертификат добровольный (PDF, 314.11 KB)
Декларация 025 (PDF, 1.86 MB)
Отрицательное решение (PDF, 428.43 KB)
Отказное письмо 043 (PDF, 24.55 MB)
Сертификат добровольный (PDF, 410.91 KB)
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
Комплектация
Корпус металлический - 1 шт.
Монтажная панель - 1 шт.
Метизы для установки.
Провод заземления - 1 шт.
Знак "Острожно! Электрическое напряжение" - 1 шт.
Знак "Заземление" - 2 шт.
Паспорт - 1 экз.
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
| Штрихкод | 4606056099355 | 4606056099355 |
| Вес брутто, кг | 16.2 | 16.2 |
| Вес нетто, кг | 15.7 | 15.7 |
| Объем, м^3 | 0.098339 | 0.098339 |
| Длина, см | 26 | 61.5 |
| Высота, см | 61.5 | 26 |
| Ширина, см | 61.5 | 61.5 |
| Способ нанесения информации | На стикер | На стикер |
