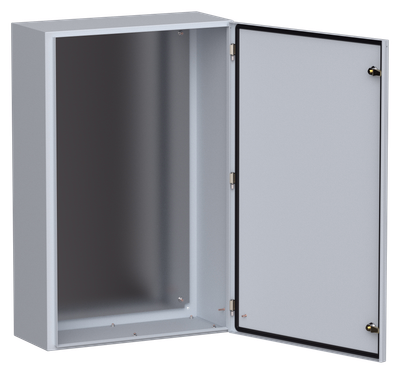

Корпус металлический ЩМП-5-0 (1000х650х285мм) У2 IP54 IEK
Основные характеристики
| Высота, мм | 1000 |
| Ширина, мм | 650 |
| Глубина, мм | 285 |
| Степень защиты - IP | IP54 |
| Климатическое исполнение | У2 |
Описание
Сварной металлический корпус со съемной монтажной панелью повышенной степени защиты IP54. Используется для сборки разнообразных электрощитов: силовых, управления, автоматики. Позволяет производить монтаж аппаратуры как модульного, так и обычного исполнения.
Срок службы:
15 лет
Гарантия:
3 года
Преимущества
- Широкий размерный ряд.
- Полиуретановый уплотнитель по периметру двери для защиты от попадания влаги.
- Комплект для навески и провод заземления входят в базовую комплектацию корпуса.
- Съемный кабельный ввод облегчает монтаж и подключение оборудования.
Особенности конструкции
Технические характеристики
| Высота, мм | 1000 |
| Ширина, мм | 650 |
| Глубина, мм | 285 |
| Степень защиты - IP | IP54 |
| Климатическое исполнение | У2 |
| Номинальный ток, А | 630 |
| Номер цвета RAL | 7035 |
| Толщина стенки шкафа, мм | 1.4 |
| Тип монтажа | EV000945 |
| Наличие замка в двери | Да |
| Монтажная глубина - ниши, мм | - |
| Тип крышки | Закрытого типа (закрывающаяся) |
| Вес, кг | 34,8 |
| С монтажной платой | Да |
| Количество вводов | 1 |
| Фактура поверхности | Шагрень |
| Защитное покрытие поверхности | IEK_V0000105 |
| Толщина металла, мм | 1,4 |
| Тип дверцы - люка | Одинарный/единичный |
| Форма крышки | Закрытого типа (закрывающаяся) |
| Угол открытия двери, ° | 105 |
| Ввод кабеля | Снизу |
| Вид установки | Навесной, напольный |
| Толщина двери или крышки шкафа, мм | 1,4 |
| Количество модулей | - |
| Материал корпуса | Сталь |
| Возможно расширение | Нет |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
Комплектация
Корпус металлический - 1 шт.
Монтажная панель - 1 шт.
Метизы для установки.
Провод заземления - 1 шт.
Зацеп - 4 шт.
Сальник (для ЩМП -1, -2) - 11 шт.
Сальник (для ЩМП-3) - 13 шт.
Знак "Острожно! Электрическое напряжение" - 1 шт.
Знак "Заземление" - 2 шт.
Инструкция по монтажу - 1 экз.
Паспорт - 1 экз.
Корпус металлический - 1 шт.
Монтажная панель - 1 шт.
Метизы для установки - 1 комп.
Провод заземления - 1 шт.
Зацеп - 4 шт.
Сальник (для ЩМП -1, -2) - 11 шт.
Сальник (для ЩМП-3) - 13 шт.
Знак "Острожно! Электрическое напряжение" - 1 шт.
Знак "Заземление" - 3 шт.
Инструкция по монтажу - 1 экз.
Паспорт - 1 экз.
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
| Штрихкод | 4606056088977 | 4606056088977 |
| Вес брутто, кг | 36 | 36 |
| Вес нетто, кг | 35.9 | 35.9 |
| Объем, м^3 | 0.201495 | 0.201495 |
| Длина, см | 29.5 | 101 |
| Высота, см | 101.5 | 30 |
| Ширина, см | 66.5 | 66.5 |
| Способ нанесения информации | На стикер | На стикер |
