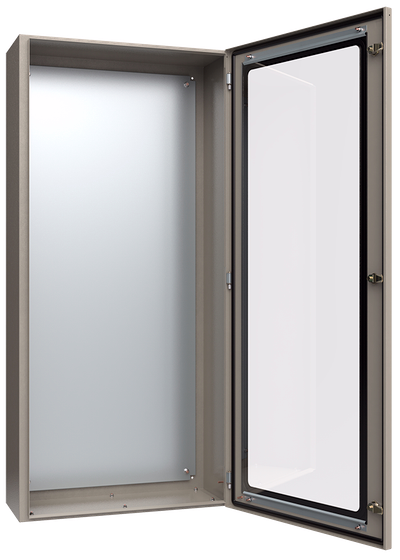

Корпус металлический ЩМП-7-0 (1400х650х285мм) У2 IP54 прозрачная дверь IEK
- 3D
Артикул:
Основные характеристики
| Высота, мм | 1400 |
| Ширина, мм | 650 |
| Глубина, мм | 285 |
| Степень защиты - IP | IP54 |
| Климатическое исполнение | У2 |
Описание
Корпус ЩМП с прозрачной дверцей предназначен для установки систем автоматизации, сигнализации и управления.
Срок службы:
15 лет
Гарантия:
3 года
Преимущества
- Визуальный контроль устанавленного оборудования.
- Закалённое стекло обеспечивает высокую степень ударопрочности IK08.
- Съемный кабельный ввод облегчает монтаж и подключение оборудования.
- Комплект для навески и провод заземления входят в базовую комплектацию корпуса.
Особенности конструкции
Технические характеристики
| Высота, мм | 1400 |
| Ширина, мм | 650 |
| Глубина, мм | 285 |
| Степень защиты - IP | IP54 |
| Климатическое исполнение | У2 |
| Номинальный ток, А | 630 |
| Номер цвета RAL | 7035 |
| С монтажной платой | Да |
| Материал корпуса | Сталь |
| Форма крышки | Закрытого типа (закрывающаяся) |
| Вес, кг | 46,9 |
| Фактура поверхности | Шагрень |
| Тип крышки | Закрытого типа (закрывающаяся) |
| Толщина двери или крышки шкафа, мм | 1,4 |
| Возможно расширение | Нет |
| Вид установки | Навесной |
| Толщина металла, мм | 1,4 |
| Количество модулей | - |
| Тип монтажа | EV000945 |
| Толщина стенки шкафа, мм | 1.4 |
| Наличие замка в двери | Да |
| Ввод кабеля | Снизу |
| Макс статическая нагрузка на корпус, кг | 15 |
| Монтажная глубина - ниши, мм | - |
| Количество вводов | 1 |
| Защитное покрытие поверхности | IEK_V0000105 |
| Тип дверцы - люка | Одинарный/единичный |
| Температура эксплуатации, °C | -40...40 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
Комплектация
Корпус металлический - 1 шт.
Монтажная панель - 1 шт.
Метизы для установки - 1 комп.
Провод заземления - 1 шт.
Зацеп - 4 шт.
Сальник (для ЩМП -1, -2) - 11 шт.
Сальник (для ЩМП-3) - 13 шт.
Знак "Острожно! Электрическое напряжение" - 1 шт.
Знак "Заземление" - 3 шт.
Инструкция по монтажу - 1 экз.
Паспорт - 1 экз.
Корпус металлический - 1 шт.
Монтажная панель - 1 шт.
Метизы для установки.
Провод заземления - 1 шт.
Зацеп - 4 шт.
Сальник (для ЩМП -1, -2) - 11 шт.
Сальник (для ЩМП-3) - 13 шт.
Знак "Острожно! Электрическое напряжение" - 1 шт.
Знак "Заземление" - 2 шт.
Инструкция по монтажу - 1 экз.
Паспорт - 1 экз.
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
| Штрихкод | 4606056684667 | 4606056684667 |
| Вес брутто, кг | 48 | 48 |
| Вес нетто, кг | 46.9 | 46.9 |
| Объем, м^3 | 0.294934 | 0.294934 |
| Длина, см | 142 | 142 |
| Высота, см | 31 | 31 |
| Ширина, см | 67 | 67 |
| Способ нанесения информации | На стикер | На стикер |
