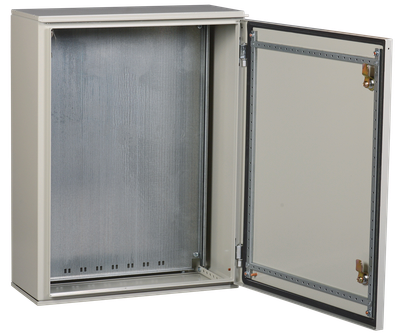

GARANT Корпус металлический ЩМП-3-0 (650х500х220мм) У1 IP65 (артикул замены TI5-10-N-060-050-020-66; TI5-10-N-060-050-025-66; TI5-10-N-070-050-020-66) IEK

GARANT Корпус металлический ЩМП-3-0 (650х500х220мм) У1 IP65 (артикул замены TI5-10-N-060-050-020-66; TI5-10-N-060-050-025-66; TI5-10-N-070-050-020-66) IEK
  • GARANT Корпус металлический ЩМП-3-0 (650х500х220мм) У1 IP65 (артикул замены TI5-10-N-060-050-020-66; TI5-10-N-060-050-025-66; TI5-10-N-070-050-020-66) IEK0
  • GARANT Корпус металлический ЩМП-3-0 (650х500х220мм) У1 IP65 (артикул замены TI5-10-N-060-050-020-66; TI5-10-N-060-050-025-66; TI5-10-N-070-050-020-66) IEK1
Артикул:

Основные характеристики

Высота, мм650
Ширина, мм500
Глубина, мм220
Степень защиты - IPIP65
Климатическое исполнениеУ1
Посмотреть все характеристики

Аналоги

Описание

Сварной металлический корпус со съемной монтажной панелью высокой степени защиты IP65. Используется для сборки разнообразных электрощитов: силовых, управления, автоматики. Позволяет производить монтаж аппаратуры как модульного, так и обычного исполнения.

Корпуса ЩМП GARANT выводятся из ассортимента. Замещаются новой серией корпусов с монтажной панелью ЩМП TITAN 5.

  • Срок службы:

    15 лет

  • Гарантия:

    3 года

Основные документы

Посмотреть все документы

Преимущества

  • Усиленная защита от внешних воздействий и неблагоприятных факторов - степень защиты IP65, климатическое исполнение У1.
  • Регулировка монтажной панели по глубине корпуса.
  • Профиль на внутренней стороне двери для установки светосигнальной аппаратуры.
  • Защитный козырек и желоб обеспечивают защиту от воды при открытии двери.
  • Съемные верхние и нижние крышки корпуса обеспечивают удобный доступ к оборудованию при монтаже.
  • Комплект для навески и провод заземления входят в базовую комплектацию корпуса.
GARANT Корпус металлический ЩМП-3-0 (650х500х220мм) У1 IP65 (артикул замены TI5-10-N-060-050-020-66; TI5-10-N-060-050-025-66; TI5-10-N-070-050-020-66) IEK

Особенности конструкции

Технические характеристики

Высота, мм650
Ширина, мм500
Глубина, мм220
Степень защиты - IPIP65
Климатическое исполнениеУ1
Номинальный ток, А630
Номер цвета RAL7035
С монтажной платойДа
Материал корпусаСталь
Количество модулей-
Подходит для применения вне помещенийДа
Тип монтажаEV000945
Наличие замка в двериДа
Толщина металла, мм1
Вид установкиНавесной
Тип дверцы - люкаОдинарный/единичный
Форма крышкиЗакрытого типа (закрывающаяся)
Вес, кг17
Ввод кабеляСнизу
Монтажная глубина - ниши, мм-
Угол открытия двери, °105
Возможно расширениеНет
Толщина стенки шкафа, мм1.0
Тип крышкиЗакрытого типа (закрывающаяся)
Количество вводов2
Защитное покрытие поверхностиПорошковая окраска
Толщина двери или крышки шкафа, мм1
Фактура поверхностиШагрень

Документация

Комплектация

  • Корпус металлический - 1 шт.

  • Монтажная панель - 1 шт.

  • Метизы для установки.

  • Провод заземления - 1 шт.

  • Знак "Опасность поражения электрическим током" - 1 шт.

  • Знак "Заземление" - 2 шт.

  • Инструкция по установке - 1 экз.

  • Паспорт - 1 экз.

  • Скачать изображение комплекта

Логистические параметры

ИндивидуальнаяТранспортная
Количество11
Единицы измеренияштшт
Тип упаковкиГОФРОКОРОБГОФРОКОРОБ
Материал упаковкиГОФРОКАРТОН ТРЕХСЛОЙНЫЙГОФРОКАРТОН ТРЕХСЛОЙНЫЙ
Штрихкод46060562421884606056242188
Вес брутто, кг16.216.2
Вес нетто, кг1616
Объем, м^30.0774180.077418
Длина, см2323
Высота, см6666
Ширина, см5151
Способ нанесения информацииНа стикерНа стикер
