GARANT Корпус металлический ЩМП-7-0 (1400х650х275мм) У1 IP65 (артикул замены TI5-10-N-140-060-030-66) IEK
Основные характеристики
| Высота, мм | 1400 |
| Ширина, мм | 650 |
| Глубина, мм | 275 |
| Степень защиты - IP | IP65 |
| Климатическое исполнение | У1 |
Аналоги
Описание

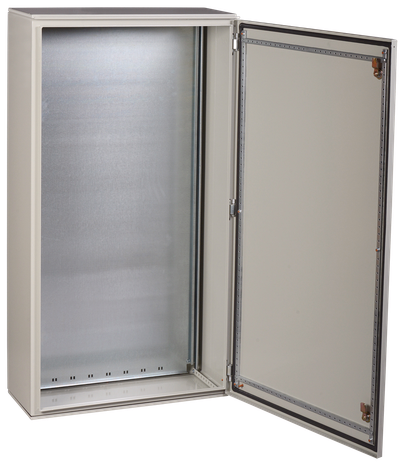

Сварной металлический корпус со съемной монтажной панелью высокой степени защиты IP65. Используется для сборки разнообразных электрощитов: силовых, управления, автоматики. Позволяет производить монтаж аппаратуры как модульного, так и обычного исполнения.
Корпуса ЩМП GARANT выводятся из ассортимента. Замещаются новой серией корпусов с монтажной панелью ЩМП TITAN 5.
Срок службы:
15 лет
Гарантия:
3 года
Преимущества
- Усиленная защита от внешних воздействий и неблагоприятных факторов - степень защиты IP65, климатическое исполнение У1.
- Регулировка монтажной панели по глубине корпуса.
- Профиль на внутренней стороне двери для установки светосигнальной аппаратуры.
- Защитный козырек и желоб обеспечивают защиту от воды при открытии двери.
- Съемные верхние и нижние крышки корпуса обеспечивают удобный доступ к оборудованию при монтаже.
- Комплект для навески и провод заземления входят в базовую комплектацию корпуса.
Особенности конструкции
Технические характеристики
| Высота, мм | 1400 |
| Ширина, мм | 650 |
| Глубина, мм | 275 |
| Степень защиты - IP | IP65 |
| Климатическое исполнение | У1 |
| Номинальный ток, А | 630 |
| Номер цвета RAL | 7035 |
| Тип дверцы - люка | Одинарный/единичный |
| Толщина металла, мм | 1,4 |
| Монтажная глубина - ниши, мм | - |
| Форма крышки | Закрытого типа (закрывающаяся) |
| Наличие замка в двери | Да |
| Ввод кабеля | Снизу |
| Тип крышки | Закрытого типа (закрывающаяся) |
| Материал корпуса | Сталь |
| Угол открытия двери, ° | 105 |
| Тип монтажа | EV000945 |
| Количество модулей | - |
| Защитное покрытие поверхности | Порошковая окраска |
| Вид установки | Навесной |
| Подходит для применения вне помещений | Да |
| Фактура поверхности | Шагрень |
| Количество вводов | 3 |
| Толщина двери или крышки шкафа, мм | 1,4 |
| Толщина стенки шкафа, мм | 1.4 |
| Возможно расширение | Нет |
| С монтажной платой | Да |
| Вес, кг | 48,1 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
AutoCad, Чертеж dwg (DWG, 600.04 KB)
AutoCad, Чертеж dwg (DWG, 63.88 KB)
КОМПАС, База оборудования (M3D, 1.99 MB)
3D-модель, STEP-формат (STEP, 10.17 MB)
Revit, База оборудования (ZIP, 262.54 MB)
nanoCAD BIM Электро, База оборудования (SDF, 426.39 MB)
nanoCAD BIM Электро, База оборудования (SDF, 706.52 MB)
Комплектация
Корпус металлический - 1 шт.
Монтажная панель - 1 шт.
Метизы для установки.
Провод заземления - 1 шт.
Знак "Опасность поражения электрическим током" - 1 шт.
Знак "Заземление" - 2 шт.
Инструкция по установке - 1 экз.
Паспорт - 1 экз.

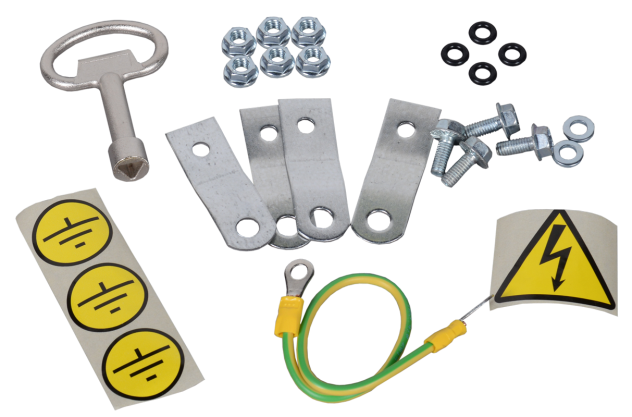

Метизы для установки, провод для заземления, знаки электробезопасности
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
| Штрихкод | 4606056242225 | 4606056242225 |
| Вес брутто, кг | 51 | 51 |
| Вес нетто, кг | 51 | 51 |
| Объем, м^3 | 0.28542 | 0.28542 |
| Длина, см | 30 | 30 |
| Высота, см | 142 | 142 |
| Ширина, см | 67 | 67 |
| Способ нанесения информации | На стикер | На стикер |
