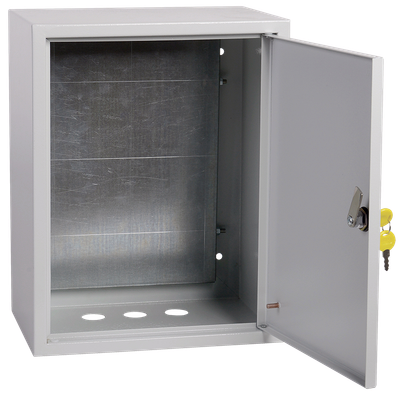

Корпус металлический ЩМП-3-0 36 УХЛ3 IP31 LIGHT IEK
Основные характеристики
| Высота, мм | 650 |
| Ширина, мм | 500 |
| Глубина, мм | 220 |
| Степень защиты - IP | IP31 |
| Климатическое исполнение | УХЛ3 |
Описание
Используются для сборки разнообразных электрощитов: силовых, управления, автоматики. Позволяют производить монтаж аппаратуры как модульного, так и обычного исполнения.
Металлический корпус со съемной монтажной панелью. Дверца корпуса запирается на замок. Ключ замка имеет единый секрет.
Срок службы:
15 лет
Гарантия:
3 года
Преимущества
- Повышенная антикоррозийная стойкость.
- Высококачественное наружное покрытие.
- Высокая технологичность и простота сборки.
- Удобство монтажа, транспортировки и хранения.
- Высокий уровень электробезопасности.
- Сертификат соответствия.
Особенности конструкции
Разметка на монтажной панели - удобство монтажа (шаг 100 мм по ширине и высоте относительно центра монтажной панели). Съемная монтажная панель позволяет проводить монтаж вне корпуса, обеспечивая удобство и простоту сборки.
Шпильки заземления, присутствующие во всех корпусах ЩМП IP31 LIGHT на двери и внутри корпуса, гарантируют безопасность при эксплуатации.
Логотип-подштамповка.
Отверстия для крепления корпуса к стене позволяют крепить корпус к стене при установленной монтажной панели. Ввод проводников снизу 3 отверстия диаметром 31 мм. Перенавешиваемые дверцы во всех корпусах ЩМП IP31 LIGHT обеспечивают дополнительное удобство при установке.
Технические характеристики
| Высота, мм | 650 |
| Ширина, мм | 500 |
| Глубина, мм | 220 |
| Степень защиты - IP | IP31 |
| Климатическое исполнение | УХЛ3 |
| Номинальный ток, А | 630 |
| Номер цвета RAL | 7035 |
| Материал корпуса | Сталь |
| С монтажной платой | Да |
| Монтажная глубина - ниши, мм | - |
| Возможно расширение | Нет |
| Тип крышки | Закрытого типа (закрывающаяся) |
| Вес, кг | 8 |
| Наличие замка в двери | Да |
| Ввод кабеля | Снизу |
| Фактура поверхности | Шагрень |
| Количество вводов | 3 |
| Угол открытия двери, ° | 105 |
| Вид установки | Навесной |
| Толщина металла, мм | 0,8 |
| Температура эксплуатации, °C | -60...40 |
| Количество модулей | - |
| Тип дверцы - люка | Одинарный/единичный |
| Толщина стенки шкафа, мм | 0.8 |
| Толщина двери или крышки шкафа, мм | 0,8 |
| Форма крышки | Закрытого типа (закрывающаяся) |
Документация
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Комплектация
Корпус металлический - 1 шт.
Монтажная панель - 1 шт.
Паспорт - 1 экз.
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС |
| Материал упаковки | КАРТОН | КАРТОН |
| Штрихкод | 4606056468748 | 4606056468748 |
| Вес брутто, кг | 8.7 | 8.7 |
| Вес нетто, кг | 8.7 | 8.7 |
| Объем, м^3 | 0.076832 | 0.076832 |
| Длина, см | 23 | 65.5 |
| Высота, см | 66 | 23 |
| Ширина, см | 51 | 51 |
| Способ нанесения информации | На стикер | На стикер |
