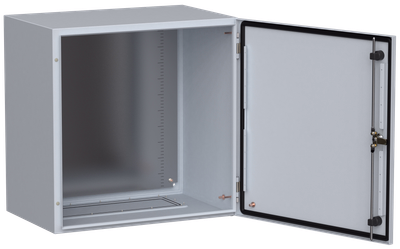

TITAN 5 Корпус металлический ЩМП-60.60.40 УХЛ1 IP66 IEK
- Видео
Основные характеристики
| Высота, мм | 600 |
| Ширина, мм | 600 |
| Глубина, мм | 400 |
| Степень защиты - IP | IP66 |
| Климатическое исполнение | УХЛ1 |
Описание
Корпуса ЩМП TITAN 5 - это новое решение для сборки ответственных щитов автоматизации, обеспечивающее высочайший уровень механической и климатической защиты установленного оборудования. Современное роботизированное производство и уникальная конструкция гарантируют премиальное качество, надежность и долговечность корпусов серии TITAN.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Высокая степень защиты IP66, УХЛ1 - возможность уличного использования корпусов под открытым небом.
- Грунтование перед окрашиванием – максимальная защита от коррозии.
- Трехточечное запирание двери одним поворотом ключа (для корпусов высотой от 500 мм).
- Двойная заковка кромок по периметру двери и оболочки обеспечивает дополнительную жесткость корпуса.
- Комплект для навески и провод заземления входят в базовую комплектацию корпуса.
Особенности конструкции
Технические характеристики
| Высота, мм | 600 |
| Ширина, мм | 600 |
| Глубина, мм | 400 |
| Степень защиты - IP | IP66 |
| Климатическое исполнение | УХЛ1 |
| Номинальный ток, А | 630 |
| Номер цвета RAL | 7035 |
| Защитное покрытие поверхности | Порошковая окраска |
| Толщина металла, мм | 1 |
| Номин ток - In, А | 630 |
| Возможно расширение | Нет |
| Количество модулей | - |
| Вес, кг | 21,77 |
| Прозрачная дверца или крышка | Нет |
| Цвет | Серый |
| Подходит для использ вне помещений-уличный | Да |
| Макс статическая нагрузка на дверь / оболочку, Н | 15/60 |
| С замком | Да |
| Тип монтажа | EV000945 |
| Материал корпуса | Сталь |
| Форма крышки | Закрытого типа (закрывающаяся) |
| Вид установки | Навесной |
| Тип крышки | Закрытого типа (закрывающаяся) |
| Тип дверцы - люка | Одинарный/единичный |
| Толщина двери или крышки шкафа, мм | 1,0 |
| Фактура поверхности | Шагрень матовая |
| Ввод кабеля | Снизу |
| Температура эксплуатации, °C | -60...40 |
| Толщина стенки шкафа, мм | 1.0 |
| С монтажной платой | Да |
| Монтажная глубина - ниши, мм | - |
| Подходит для применения вне помещений | Да |
| Наличие замка в двери | Да |
Документация
Сертификаты
Сертификат добровольный отраслевой (PDF, 1.77 MB)
Сертификат добровольный ГОСТ Р (PDF, 410.91 KB)
Сертификат добровольный ГОСТ Р (PDF, 579.32 KB)
Отказное письмо ТР ТС НВО, ЭМС, ТР ЕАЭС (PDF, 234.12 KB)
Отказное письмо ФЗ-123 (PDF, 24.90 MB)
Отказное письмо ТР ТС НВО, ЭМС, ОБМиО, ТР ЕАЭС (PDF, 428.43 KB)
Экспертное заключение (PDF, 285.33 KB)
Сертификат добровольный ГОСТ Р (PDF, 515.21 KB)
Отказное письмо ТР ТС НВО (PDF, 3.03 MB)
Отказное письмо ТР ЕАЭС (PDF, 24.55 MB)
Декларация ТР ТС (PDF, 1.43 MB)
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Комплектация
Корпус металлический - 1 шт.
Болт фланцевый М6х14 - 4 шт.
Гайка фланцевая М6 - 6 шт.
Зацеп - 4 шт.
Втулка - 4 шт.
Провод заземления - 1 шт.
Ключ - 1 шт.
Знак "Заземление" - 2 шт.
Знак "Осторожно! Электрическое напряжение" - 1 шт.
Паспорт - 1 экз.
Инструкция по монтажу - 1 экз.
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4610084293524 | 4610084293524 |
| Вес брутто, кг | 22.465 | 22.465 |
| Вес нетто, кг | 21.77 | 21.77 |
| Объем, м^3 | 0.165292 | 0.165292 |
| Длина, см | 42 | 43 |
| Высота, см | 62 | 62 |
| Ширина, см | 62 | 62 |
| Способ нанесения информации | На стикер | На стикер |
