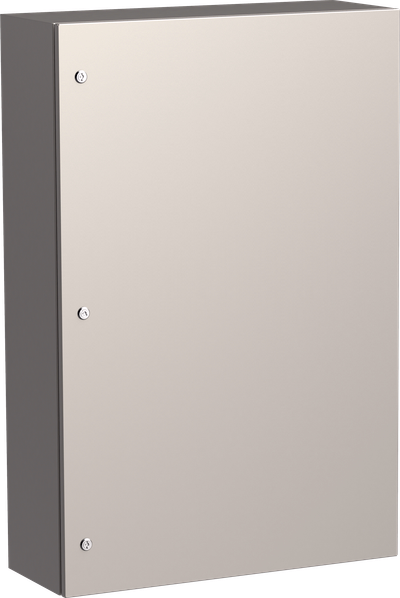

TITAN 5 Корпус металлический навесной ЩМП-120.80.30 (AISI 304) УХЛ1 IP66 IEK
Основные характеристики
| Высота, мм | 1200 |
| Ширина, мм | 800 |
| Глубина, мм | 300 |
| Степень защиты - IP | IP66 |
| Климатическое исполнение | УХЛ1 |
Описание
Корпуса ЩМП TITAN 5 из нержавеющей стали позволяют реализовать электротехнические решения - щиты промышленной автоматизации для агрессивных условий эксплуатации в пищевой, химической промышленности, фармацевтике и медицинских учреждениях. Корпуса производятся из высококачественной нержавеющей стали марок AISI 304 и AISI 316.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Стойкость к внешним воздействиям и неблагоприятным факторам - степень защиты IP66, уличное исполнение УХЛ1.
- Нержавеющая сталь AISI 304 / AISI 316 гарантирует повышенную коррозионную стойкость в агрессивных условиях окружающей среды, в химической и пищевой промышленности.
- Гигиенический сертификат предоставляется по запросу на конкретную партию продукции.
Особенности конструкции
Технические характеристики
| Высота, мм | 1200 |
| Ширина, мм | 800 |
| Глубина, мм | 300 |
| Степень защиты - IP | IP66 |
| Климатическое исполнение | УХЛ1 |
| Номинальный ток, А | 630 |
| Номер цвета RAL | - |
| Тип монтажа | EV000945 |
| Ударопрочность по стандарту EN 50102 | IK09 |
| Тип дверцы - люка | Одинарный/единичный |
| Вид или марка материала | Нержавеющая сталь |
| Вид установки | Навесной |
| Толщина двери или крышки шкафа, мм | 1,5 |
| Прозрачная дверца или крышка | Нет |
| Форма крышки | Закрытого типа (закрывающаяся) |
| Ввод кабеля | Снизу |
| Монтажная глубина - ниши, мм | - |
| Количество модулей | - |
| С замком | Да |
| Возможно расширение | Нет |
| Толщина стенки шкафа, мм | 1.5 |
| Наличие замка в двери | Да |
| С монтажной платой | Да |
| Тип крышки | Закрытого типа (закрывающаяся) |
| Материал корпуса | Сталь |
Документация
Сертификаты
Сертификат добровольный ГОСТ Р (PDF, 410.91 KB)
Сертификат добровольный ГОСТ Р (PDF, 579.32 KB)
Отказное письмо ФЗ-123 (PDF, 24.90 MB)
Экспертное заключение (PDF, 285.33 KB)
Сертификат добровольный ГОСТ Р (PDF, 515.21 KB)
Отказное письмо ТР ТС НВО (PDF, 3.03 MB)
Отказное письмо ТР ЕАЭС (PDF, 423.18 KB)
Отказное письмо ТР ЕАЭС (PDF, 24.55 MB)
Декларация ТР ТС (PDF, 1.43 MB)
Отказное письмо ТР ТС НВО, ЭМС, ОБМиО (PDF, 507.44 KB)
Сертификат добровольный отраслевой (PDF, 1.77 MB)
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Комплектация
Корпус - 1 шт.
Монтажная панель - 1 шт.
Ключи.
Паспорт - 1 экз.
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4610084112573 | 4610084112573 |
| Вес брутто, кг | 54 | 54 |
| Вес нетто, кг | 53.2 | 53.2 |
| Объем, м^3 | 0.2976 | 0.2976 |
| Длина, см | 122 | 120 |
| Высота, см | 32 | 31 |
| Ширина, см | 82 | 80 |
| Способ нанесения информации | На стикер | На стикер |
