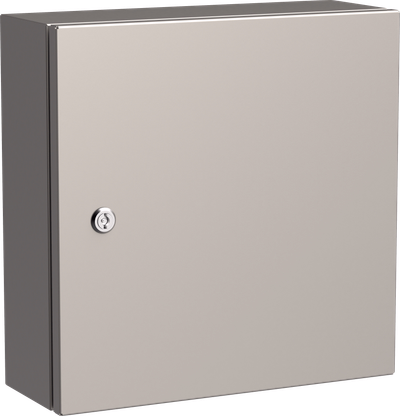

TITAN 5 Корпус металлический навесной ЩМП-40.40.15 (AISI 304) УХЛ1 IP66 IEK
Основные характеристики
| Высота, мм | 400 |
| Ширина, мм | 400 |
| Глубина, мм | 150 |
| Степень защиты - IP | IP66 |
| Климатическое исполнение | УХЛ1 |
Описание
Корпуса ЩМП TITAN 5 из нержавеющей стали позволяют реализовать электротехнические решения - щиты промышленной автоматизации для агрессивных условий эксплуатации в пищевой, химической промышленности, фармацевтике и медицинских учреждениях. Корпуса производятся из высококачественной нержавеющей стали марок AISI 304 и AISI 316.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Стойкость к внешним воздействиям и неблагоприятным факторам - степень защиты IP66, уличное исполнение УХЛ1.
- Нержавеющая сталь AISI 304 / AISI 316 гарантирует повышенную коррозионную стойкость в агрессивных условиях окружающей среды, в химической и пищевой промышленности.
- Гигиенический сертификат предоставляется по запросу на конкретную партию продукции.
Особенности конструкции
Технические характеристики
| Высота, мм | 400 |
| Ширина, мм | 400 |
| Глубина, мм | 150 |
| Степень защиты - IP | IP66 |
| Климатическое исполнение | УХЛ1 |
| Номинальный ток, А | 630 |
| Номер цвета RAL | - |
| Ударопрочность по стандарту EN 50102 | IK09 |
| Материал корпуса | Сталь |
| Ввод кабеля | Снизу |
| Тип дверцы - люка | Одинарный/единичный |
| С монтажной платой | Да |
| Вид или марка материала | Нержавеющая сталь |
| Количество модулей | - |
| Вид установки | Навесной |
| Форма крышки | Закрытого типа (закрывающаяся) |
| Монтажная глубина - ниши, мм | - |
| Возможно расширение | Нет |
| Наличие замка в двери | Да |
| Толщина стенки шкафа, мм | 1.0 |
| Прозрачная дверца или крышка | Нет |
| Тип монтажа | Поверхностного монтажа |
| С замком | Да |
| Тип крышки | Закрытого типа (закрывающаяся) |
| Толщина двери или крышки шкафа, мм | 1 |
Документация
Сертификаты
Экспертное заключение (PDF, 535.42 KB)
Отказное письмо 043 (PDF, 12.27 MB)
Морской регистр (PDF, 1.77 MB)
Сертификат добровольный (PDF, 1.77 MB)
Декларация 025 (PDF, 1.43 MB)
Сертификат соответствия на сейсмостойкость (PDF, 410.91 KB)
Отказное письмо 123-ФЗ (PDF, 12.57 MB)
Сертификат соответствия на сейсмостойкость (PDF, 314.11 KB)
Реестровая запись (PDF, 328.43 KB)
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Комплектация
Корпус - 1 шт.
Монтажная панель - 1 шт.
Ключи.
Паспорт - 1 экз.
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4610084112405 | 4610084112405 |
| Вес брутто, кг | 8.118 | 8.118 |
| Вес нетто, кг | 7.3 | 7.3 |
| Объем, м^3 | 0.02693 | 0.02693 |
| Длина, см | 42 | 40.9 |
| Высота, см | 17 | 16.1 |
| Ширина, см | 42 | 40.9 |
| Способ нанесения информации | На стикер | На стикер |
