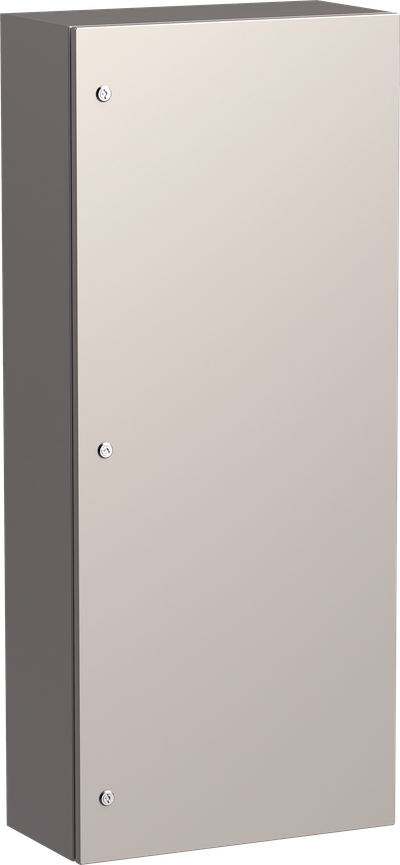

TITAN 5 Корпус металлический навесной ЩМП-140.60.30 (AISI 316) УХЛ1 IP66 IEK
Основные характеристики
| Высота, мм | 1400 |
| Ширина, мм | 600 |
| Глубина, мм | 300 |
| Степень защиты - IP | IP66 |
| Климатическое исполнение | УХЛ1 |
Описание
Корпуса ЩМП TITAN 5 из нержавеющей стали позволяют реализовать электротехнические решения - щиты промышленной автоматизации для агрессивных условий эксплуатации в пищевой, химической промышленности, фармацевтике и медицинских учреждениях. Корпуса производятся из высококачественной нержавеющей стали марок AISI 304 и AISI 316.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Стойкость к внешним воздействиям и неблагоприятным факторам - степень защиты IP66, уличное исполнение УХЛ1.
- Нержавеющая сталь AISI 304 / AISI 316 гарантирует повышенную коррозионную стойкость в агрессивных условиях окружающей среды, в химической и пищевой промышленности.
- Гигиенический сертификат предоставляется по запросу на конкретную партию продукции.
Особенности конструкции
Технические характеристики
| Высота, мм | 1400 |
| Ширина, мм | 600 |
| Глубина, мм | 300 |
| Степень защиты - IP | IP66 |
| Климатическое исполнение | УХЛ1 |
| Номинальный ток, А | 630 |
| Номер цвета RAL | - |
| Прозрачная дверца или крышка | Нет |
| Материал корпуса | Сталь |
| Монтажная глубина - ниши, мм | - |
| Вид или марка материала | Нержавеющая сталь |
| Толщина двери или крышки шкафа, мм | 1,5 |
| С замком | Да |
| Количество модулей | - |
| Вид установки | Навесной |
| Толщина стенки шкафа, мм | 1.5 |
| Ударопрочность по стандарту EN 50102 | IK09 |
| Тип дверцы - люка | Одинарный/единичный |
| Ввод кабеля | Снизу |
| Форма крышки | Закрытого типа (закрывающаяся) |
| Тип крышки | Закрытого типа (закрывающаяся) |
| С монтажной платой | Да |
| Наличие замка в двери | Да |
| Возможно расширение | Нет |
| Тип монтажа | EV000945 |
Документация
Сертификаты
Сертификат добровольный ГОСТ Р (PDF, 410.91 KB)
Сертификат добровольный ГОСТ Р (PDF, 579.32 KB)
Отказное письмо ФЗ-123 (PDF, 24.90 MB)
Экспертное заключение (PDF, 285.33 KB)
Сертификат добровольный ГОСТ Р (PDF, 515.21 KB)
Отказное письмо ТР ТС НВО (PDF, 3.03 MB)
Отказное письмо ТР ЕАЭС (PDF, 423.18 KB)
Отказное письмо ТР ЕАЭС (PDF, 24.55 MB)
Декларация ТР ТС (PDF, 1.43 MB)
Отказное письмо ТР ТС НВО, ЭМС, ОБМиО (PDF, 507.44 KB)
Сертификат добровольный отраслевой (PDF, 1.77 MB)
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Комплектация
Корпус - 1 шт.
Монтажная панель - 1 шт.
Ключи.
Паспорт - 1 экз.
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4610084112825 | 4610084112825 |
| Вес брутто, кг | 54.2 | 54.2 |
| Вес нетто, кг | 53.2 | 53.2 |
| Объем, м^3 | 0.284546 | 0.284546 |
| Длина, см | 142 | 32.2 |
| Высота, см | 32 | 142.3 |
| Ширина, см | 62 | 62.1 |
| Способ нанесения информации | На стикер | На стикер |
