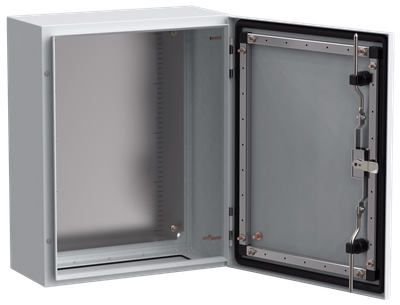

TITAN 7 Корпус металлический ЩМП-50.40.20 УХЛ1 IP66 IEK

TITAN 7 Корпус металлический ЩМП-50.40.20 УХЛ1 IP66 IEK
Артикул:
Конфигуратор подбора

Основные характеристики

Высота, мм500
Ширина, мм400
Глубина, мм200
Степень защиты - IPIP66
Климатическое исполнениеУХЛ1
Посмотреть все характеристики

Описание

Корпуса ЩМП TITAN 7 - новое решение для сборки ответственных щитов автоматизации, обеспечивающее высочайший уровень механической и климатической защиты установленного оборудования. Современное роботизированное производство и уникальная усиленная конструкция гарантируют премиальное качество, надежность и долговечность корпусов серии TITAN.

  • Срок службы:

    15 лет

  • Гарантия:

    5 лет

Основные документы

Посмотреть все документы

Преимущества

  • Усиленный конструктив позволяет использовать корпус в решениях с повышенными нагрузками – оболочка и дверь изготовлены из листа 1,4 мм, монтажная панель 2 мм.
  • Высокая степень защиты IP66, УХЛ1 - возможность уличной эксплуатации под открытым небом.
  • Грунтование перед окрашиванием – максимальная защита от коррозии.
  • Двойная заковка кромок по периметру двери и оболочки обеспечивает дополнительную жесткость корпуса.
  • Комплект для навески и провод заземления входят в базовую комплектацию корпуса.
TITAN 7 Корпус металлический ЩМП-50.40.20 УХЛ1 IP66 IEK

Особенности конструкции

Технические характеристики

Высота, мм500
Ширина, мм400
Глубина, мм200
Степень защиты - IPIP66
Климатическое исполнениеУХЛ1
Номинальный ток, А630
Номер цвета RAL7035
С монтажной платойДа
Толщина стенки шкафа, мм1.4
Ударопрочность по стандарту EN 50102IK10
Фактура поверхностиШагрень матовая
Наличие замка в двериДа
Прозрачная дверца или крышкаНет
Тип дверцы - люкаОдинарный/единичный
Подходит для использ вне помещений-уличныйДа
Ввод кабеляСнизу
Номин ток - In, А630
С замкомДа
Защитное покрытие поверхностиПорошковая окраска
Температура эксплуатации, °C-60...40
Тип крышкиЗакрытого типа (закрывающаяся)
Толщина двери или крышки шкафа, мм1,4
Тип монтажаEV000945
Вид установкиНавесной
Монтажная глубина - ниши, мм-
Подходит для применения вне помещенийДа
Возможно расширениеНет
Форма крышкиЗакрытого типа (закрывающаяся)
Количество модулей-
ЦветСерый
Толщина металла, мм1
Материал корпусаСталь

Документация

Комплектация

  • Корпус металлический - 1 шт.

  • Болт фланцевый М6х14 - 4 шт.

  • Гайка фланцевая М6 - 6 шт.

  • Зацеп - 4 шт.

  • Втулка - 4 шт.

  • Провод заземления - 1 шт.

  • Шайба 6.01.019 - 2 шт.

  • Ключ - 1 шт.

  • Накладка на замок - 1 шт.

  • Знак "Заземление" - 2 шт.

  • Знак "Осторожно! Электрическое напряжение" - 1 шт.

  • Паспорт - 1 экз.

  • Инструкция по монтажу - 1 экз.

Логистические параметры

ИндивидуальнаяТранспортная
Количество11
Единицы измеренияштшт
Тип упаковкиГОФРОКОРОБГОФРОКОРОБ
Материал упаковкиГОФРОКАРТОН ПЯТИСЛОЙНЫЙГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
Штрихкод46100841117744610084111774
Вес брутто, кг15.45315.453
Вес нетто, кг1515
Объем, м^30.052960.05296
Длина, см2252.7
Высота, см5223.7
Ширина, см4242.4
Способ нанесения информацииНа стикерНа стикер
