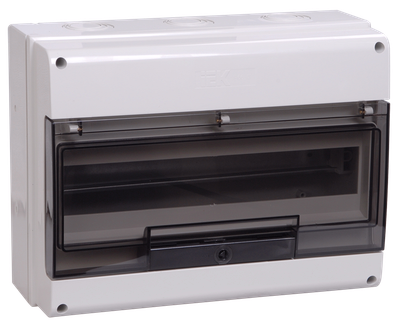

KREPTA 7 Корпус пластиковый КМПн-16 IP66 IEK
- 3D
Основные характеристики
| Тип монтажа | Поверхностного монтажа |
| Ширина по количеству модульных расстояний | 16 |
| Кол-во рядов | 1 |
| Цвет | Серый |
| Степень защиты - IP | IP66 |
Аналоги
Описание
Повышенная степень защиты корпуса позволяет использовать его в помещениях с большим содержанием пыли и влаги, например, в гаражах, производственных помещениях, подвалах, автомойках, на складах, а также на открытом воздухе. Предназначены для сборки распределительных электрощитов с использованием модульной аппаратуры, для ввода и распределения электроэнергии, а также защиты сетей напряжением 230/400 В от токов перегрузки и короткого замыкания.
Срок службы:
10 лет
Гарантия:
5 лет
Преимущества
- Высококачественный полиуретановый уплотнитель обеспечивает дополнительную защиту корпуса от влаги и пыли.
- Возможность запирания корпуса от несанкционированного доступа на замок.
- Удобство сборки и монтажа.
- Невыпадающие винты.
- Широкий номенклатурный ряд.
- Расширенный диапазон рабочих температур от -45°С до +80°С.
- Полная комплектация - готовность к сборке.
- Стильный эргономичный дизайн.
Особенности конструкции
Технические характеристики
| Тип монтажа | Поверхностного монтажа |
| Ширина по количеству модульных расстояний | 16 |
| Кол-во рядов | 1 |
| Цвет | Серый |
| Степень защиты - IP | IP66 |
| Высота, мм | 250.0 |
| Ширина, мм | 326.0 |
| Глубина, мм | 140.0 |
| Номер цвета RAL | 7035 |
| Материал корпуса | Пластик |
| DIN-рейка | Да |
| С прозрачной крышкой | Да |
| Тип крышки | Закрытого типа (закрывающаяся) |
| Форма крышки | Закрытого типа (закрывающаяся) |
| С монтажной платой | Нет |
| Возможно расширение | Нет |
| Монтажная глубина - ниши, мм | - |
| Тип EMC | Нет |
Документация
Сертификаты
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
КОМПАС, База оборудования (M3D, 687.10 KB)
AutoCad, Чертеж dwg (DWG, 40.21 KB)
AutoCad, Чертеж dwg (DWG, 81.86 KB)
3D-модель, STEP-формат (STEP, 3.30 MB)
Revit, База оборудования (ZIP, 262.54 MB)
nanoCAD BIM Электро, База оборудования (SDF, 426.39 MB)
nanoCAD BIM Электро, База оборудования (SDF, 706.52 MB)
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 6 |
| Единицы измерения | шт | шт |
| Тип упаковки | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
| Штрихкод | 4606056207125 | 4606056207132 |
| Вес брутто, кг | 2 | 12 |
| Вес нетто, кг | ||
| Объем, м^3 | 0.012814 | 0.089856 |
| Длина, см | 33.5 | 52 |
| Высота, см | 15 | 36 |
| Ширина, см | 25.5 | 48 |
| Способ нанесения информации | На коробку | На коробку |
