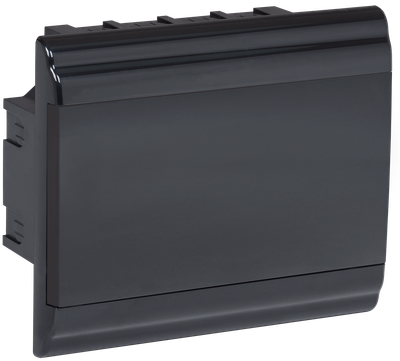

PRIME Корпус пластиковый ЩРВ-П-9 модулей встраиваемый черный IP41 IEK
- 3D
Основные характеристики
| Тип монтажа | Скрытого монтажа (в штукатурку) |
| Ширина по количеству модульных расстояний | 9 |
| Кол-во рядов | 1 |
| Цвет | Черный |
| Степень защиты - IP | IP41 |
Описание
Пластиковые корпуса ЩРН(В)-П IP41 серии PRIME используются в осветительных сетях для установки модульных устройств: автоматических выключателей, устройств защитного отключения, дифференциальных автоматических выключателей, таймеров, устройств управления освещением и т.д.
Конструкция корпуса и его отдельных элементов разработаны таким образом, чтобы максимально упростить и ускорить процесс сборки и монтажа корпуса. А уникальный дизайн корпусов, не оставит равнодушным даже самого взыскательного потребителя и удачно впишется в любой интерьер.
Срок службы:
25 лет
Гарантия:
5 лет
Преимущества
- Стильный и эргономичный дизайн.
- Полная комплектация - готовность к сборке.
- Безопасный суппорт для шин N/PE.
- Удобный замок-защелка для запирания дверцы.
- Регулировка DIN-рейки по глубине.
- Возможность перенавески дверцы.
- Возможность опломбировки корпуса.
- Наличие выламываемых отверстий для ввода кабеля различного диаметра, а также возможность заведения в корпус кабель-канала (для моделей навесного типа).
Особенности конструкции
Технические характеристики
| Тип монтажа | Скрытого монтажа (в штукатурку) |
| Ширина по количеству модульных расстояний | 9 |
| Кол-во рядов | 1 |
| Цвет | Черный |
| Степень защиты - IP | IP41 |
| Высота, мм | 210.0 |
| Ширина, мм | 252.0 |
| Глубина, мм | 102.0 |
| Номер цвета RAL | 9005 |
| Материал корпуса | ABS пластик |
| С монтажной платой | Нет |
| Тип крышки | Закрытого типа (закрывающаяся) |
| Форма крышки | Закрытого типа (закрывающаяся) |
| Возможно расширение | Нет |
| DIN-рейка | Да |
| С прозрачной крышкой | Нет |
| Тип EMC | Нет |
| Монтажная глубина - ниши, мм | 72 |
Документация
Сертификаты
Письмо разъяснение (PDF, 590.79 KB)
Отказное письмо ФЗ-123 (PDF, 24.90 MB)
Декларация ТР ТС (PDF, 1016.44 KB)
Отказное письмо ТР ТС НВО, ЭМС, ОБМиО, ТР ЕАЭС (PDF, 238.69 KB)
Отказное письмо ТР ТС НВО, ЭМС, ОБМиО, ТР ЕАЭС (PDF, 238.69 KB)
Отказное письмо ТР ЕАЭС (PDF, 24.55 MB)
Отказное письмо ТР ЕАЭС (PDF, 867.39 KB)
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Комплектация
Паспорт - 1 шт.
Суппорт для шин - 1 шт.
DIN-рейка - 1 шт.
Шина 6х9мм, 4 отв. - 1 шт.
Шина 6х9мм, 6 отв. - 1 шт.
Лента маркировочная - 1 шт.
Комплект метизов - 1 шт.
Паспорт - 1 шт.
Суппорт для шин - 1 шт.
DIN-рейка - 1 шт.
Шина 6х9мм, 4 отв. - 1 шт.
Шина 6х9мм, 6 отв. - 1 шт.
Лента маркировочная - 1 шт.
Комплект метизов - 1 шт.
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 20 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
| Штрихкод | 4606056761399 | 4606056761405 |
| Вес брутто, кг | 1.075 | 21.5 |
| Вес нетто, кг | 1.075 | 21.5 |
| Объем, м^3 | 0.006899 | 0.137984 |
| Длина, см | 25.9 | 88 |
| Высота, см | 10.7 | 28 |
| Ширина, см | 21.8 | 56 |
| Способ нанесения информации | На коробку | На стикер |
