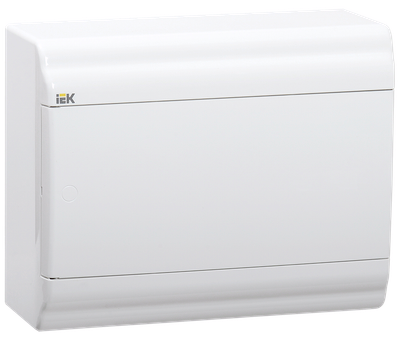

PRIME Корпус пластиковый ЩРН-П-9 модулей навесной белый/белая дверь IP41 IEK
- 3D
Основные характеристики
| Тип монтажа | Поверхностного монтажа |
| Ширина по количеству модульных расстояний | 9 |
| Кол-во рядов | 1 |
| Цвет | Белый |
| Степень защиты - IP | IP41 |
Описание
Пластиковые корпуса ЩРН(В)-П IP41 серии PRIME используются в осветительных сетях для установки модульных устройств: автоматических выключателей, устройств защитного отключения, дифференциальных автоматических выключателей, таймеров, устройств управления освещением и т.д.
Конструкция корпуса и его отдельных элементов разработаны таким образом, чтобы максимально упростить и ускорить процесс сборки и монтажа корпуса. А уникальный дизайн корпусов, не оставит равнодушным даже самого взыскательного потребителя и удачно впишется в любой интерьер.
Срок службы:
25 лет
Гарантия:
5 лет
Преимущества
- Стильный и эргономичный дизайн.
- Полная комплектация - готовность к сборке.
- Безопасный суппорт для шин N/PE.
- Удобный замок-защелка для запирания дверцы.
- Регулировка DIN-рейки по глубине.
- Возможность перенавески дверцы.
- Возможность опломбировки корпуса.
- Наличие выламываемых отверстий для ввода кабеля различного диаметра, а также возможность заведения в корпус кабель-канала (для моделей навесного типа).
Особенности конструкции
Технические характеристики
| Тип монтажа | Поверхностного монтажа |
| Ширина по количеству модульных расстояний | 9 |
| Кол-во рядов | 1 |
| Цвет | Белый |
| Степень защиты - IP | IP41 |
| Высота, мм | 190.0 |
| Ширина, мм | 236.0 |
| Глубина, мм | 100.0 |
| Материал корпуса | Пластик |
| Монтажная глубина - ниши, мм | - |
| Форма крышки | Закрытого типа (закрывающаяся) |
| DIN-рейка | Да |
| С монтажной платой | Нет |
| С прозрачной крышкой | Нет |
| Кол-во дверей шкафа | 1 |
Документация
Сертификаты
Отказное письмо ФЗ-123 (PDF, 24.90 MB)
Декларация ТР ТС (PDF, 1016.44 KB)
Отказное письмо ТР ТС НВО (PDF, 3.03 MB)
Отказное письмо ТР ТС НВО, ЭМС, ОБМиО, ТР ЕАЭС (PDF, 238.69 KB)
Отказное письмо ТР ТС НВО, ЭМС, ОБМиО, ТР ЕАЭС (PDF, 238.69 KB)
Отказное письмо ТР ЕАЭС (PDF, 24.55 MB)
Отказное письмо ТР ЕАЭС (PDF, 867.39 KB)
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Комплектация
Паспорт - 1 шт.
Суппорт для шин - 1 шт.
DIN-рейка - 1 шт.
Шина 6х9мм, 4 отв. - 1 шт.
Шина 6х9мм, 6 отв. - 1 шт.
Вставка для ввода труб - 1 шт.
Лента маркировочная - 1 шт.
Комплект метизов - 1 шт.
Паспорт - 1 шт.
Суппорт для шин - 1 шт.
DIN-рейка - 1 шт.
Шина 6х9мм, 4 отв. - 1 шт.
Шина 6х9мм, 6 отв. - 1 шт.
Лента маркировочная - 1 шт.
Комплект метизов - 1 шт.
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 20 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
| Штрихкод | 4606056499612 | 4606056499629 |
| Вес брутто, кг | 0.89 | 17.8 |
| Вес нетто, кг | 0.89 | 17.8 |
| Объем, м^3 | 0.00583 | 0.116608 |
| Длина, см | 24.4 | 80.5 |
| Высота, см | 19.8 | 26.1 |
| Ширина, см | 10.7 | 55.5 |
| Способ нанесения информации | На коробку | На стикер |
