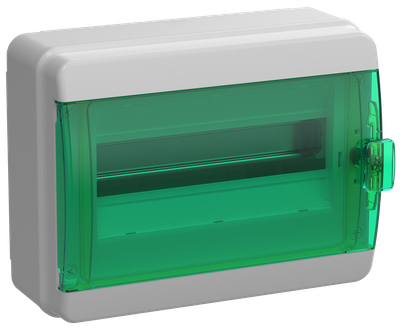

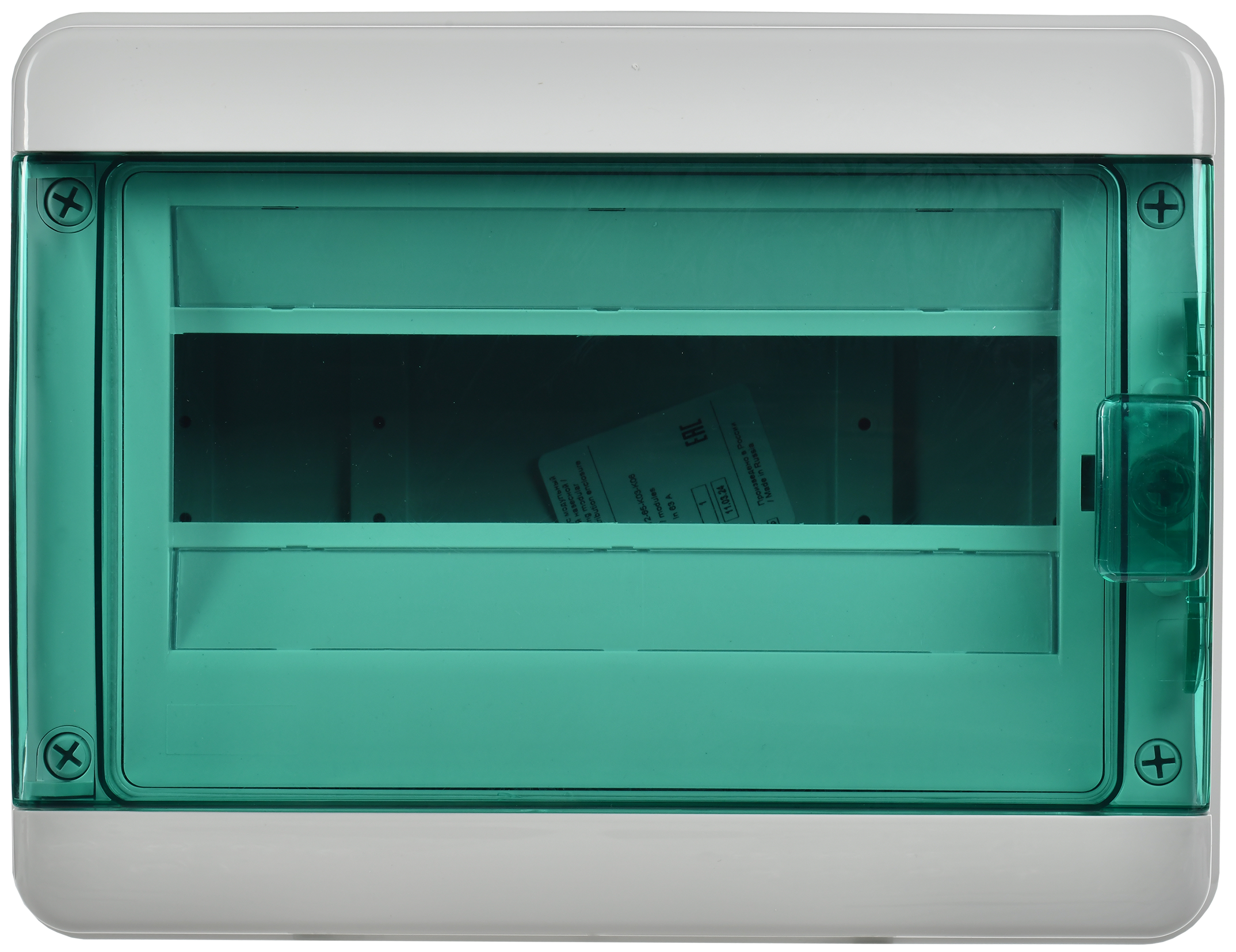

TEKFOR Корпус пластиковый КМПн-12 IP65 зеленая прозрачная дверь IEK
- Видео
Основные характеристики
| Тип монтажа | Поверхностного монтажа |
| Ширина по количеству модульных расстояний | 12 |
| Кол-во рядов | 1 |
| Цвет | Серый |
| Степень защиты - IP | IP65 |
Описание
Корпуса серии TEKFOR IP65 предназначены для установки модульного оборудования. Используются для организации распределительных щитов в помещениях с большим содержанием пыли и влаги, например, в гаражах, производственных помещениях, подвалах, автомойках, на складах, а также на открытом воздухе. Изготовлены из прочного ABS-пластика и поликарбоната, качественные материалы обеспечивают простой монтаж и безопасную эксплуатацию щита.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества

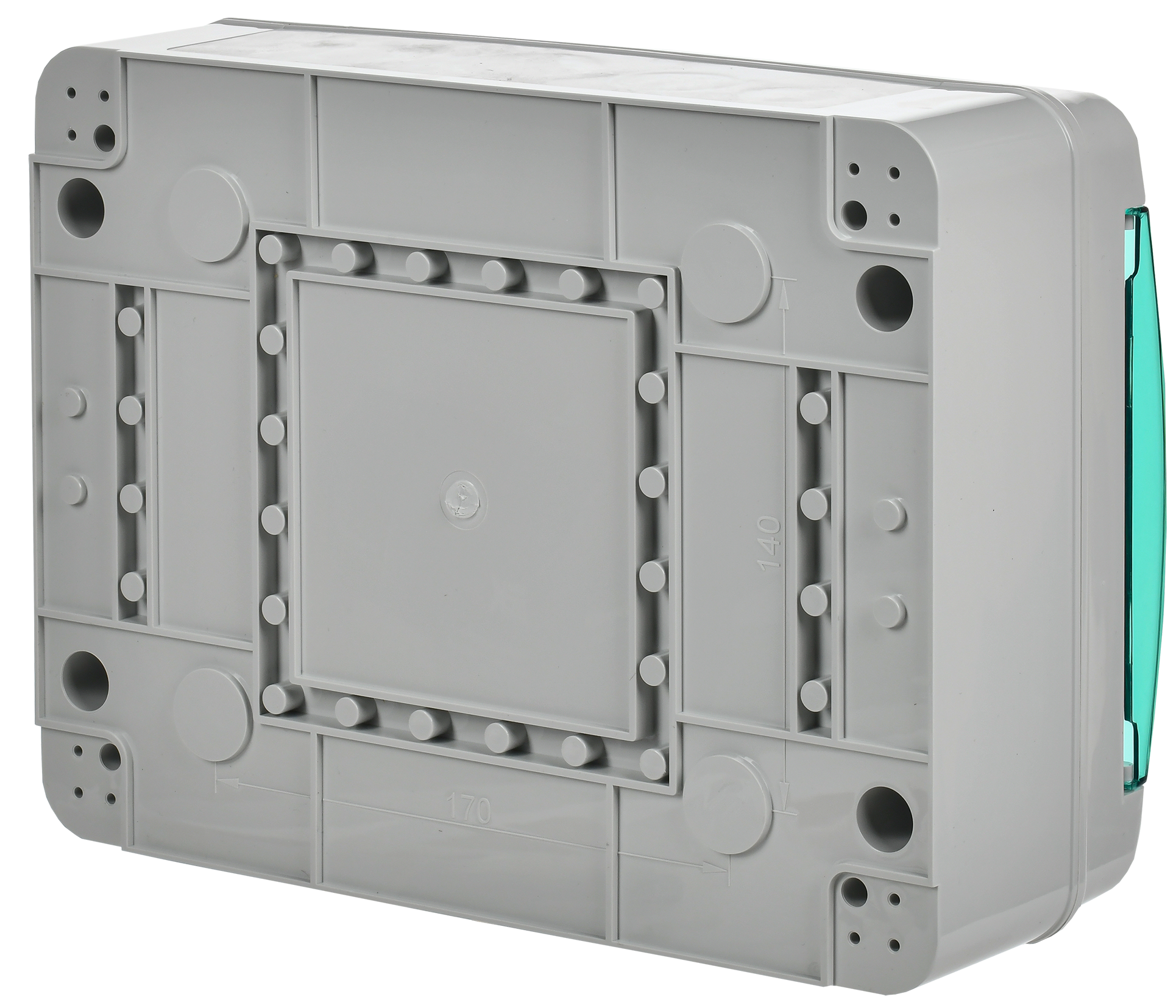

- Просторное основание корпуса позволяет прокладывать провода под DIN-рейкой и по бокам от монтажной рамы.
- Суппорт для шин защищает от прикосновений к токоведущим частям, обеспечивая безопасность обслуживания и эксплуатации щита.
- Увеличенное расстояние между клеммным блоком и контактной группой автоматов позволяет легко организовать и промаркировать проводники.
- Введение проводников реализовано через съемную планку с эластичной мембраной позволяя исключить использование дополнительных сальников.
- Лицевые панели снимаются с крышки корпуса и обеспечивают быстрый доступ к установленным элементам.

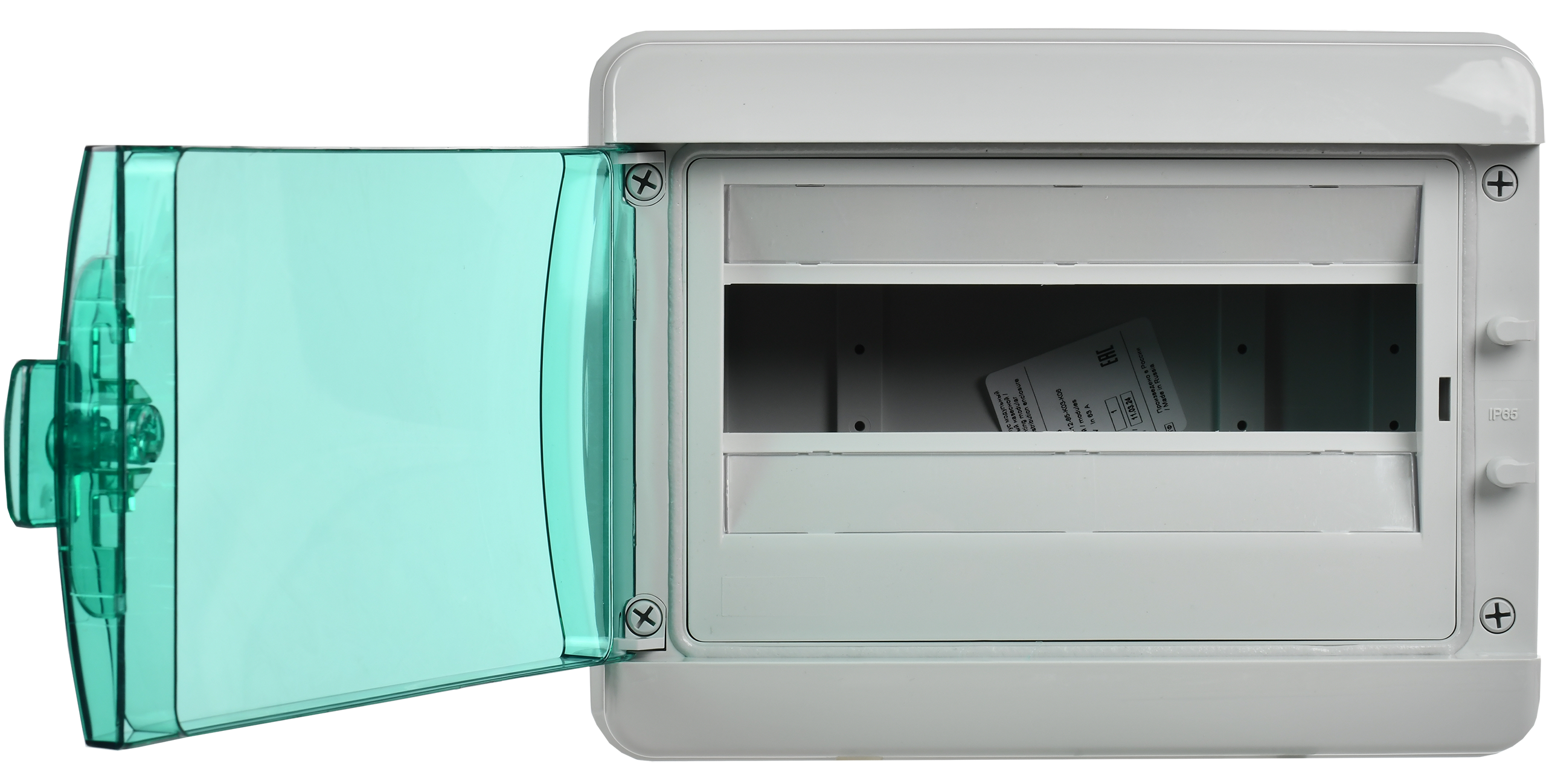

- Крышка корпуса при помощи специальных винтов-шарниров открывается без полного снятия, упрощая обслуживание щита.
- Дверь имеет возможность установки металлического замка (приобретается отдельно) при необходимости ограничения доступа в щит.
Особенности конструкции
Технические характеристики
| Тип монтажа | Поверхностного монтажа |
| Ширина по количеству модульных расстояний | 12 |
| Кол-во рядов | 1 |
| Цвет | Серый |
| Степень защиты - IP | IP65 |
| Высота, мм | 230.0 |
| Ширина, мм | 300.0 |
| Глубина, мм | 137.0 |
| Номер цвета RAL | 7035 |
| Материал корпуса | Пластик |
| С замком | Да |
| DIN-рейка | Да |
| Возможно расширение | Нет |
| Прозрачная дверца или крышка | Да |
| Монтажная глубина - ниши, мм | - |
| С монтажной платой | Нет |
| Тип крышки | Закрытого типа (закрывающаяся) |
| Форма крышки | Закрытого типа (закрывающаяся) |
| С прозрачной крышкой | Да |
| Кол-во дверей шкафа | 1 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Дополнительное фото продукта (PNG, 4.42 MB)
Дополнительное фото продукта (PNG, 3.67 MB)
Дополнительное фото продукта (PNG, 3.95 MB)
Дополнительное фото продукта (PNG, 3.65 MB)
Презентация (PDF, 1.29 MB)
Листовка (PDF, 1.32 MB)
Габаритный Чертеж (JPG, 159.84 KB)
Таблица соответствия артикулов IEK и Tekfor (XLSX, 15.27 KB)
Информационные материалы

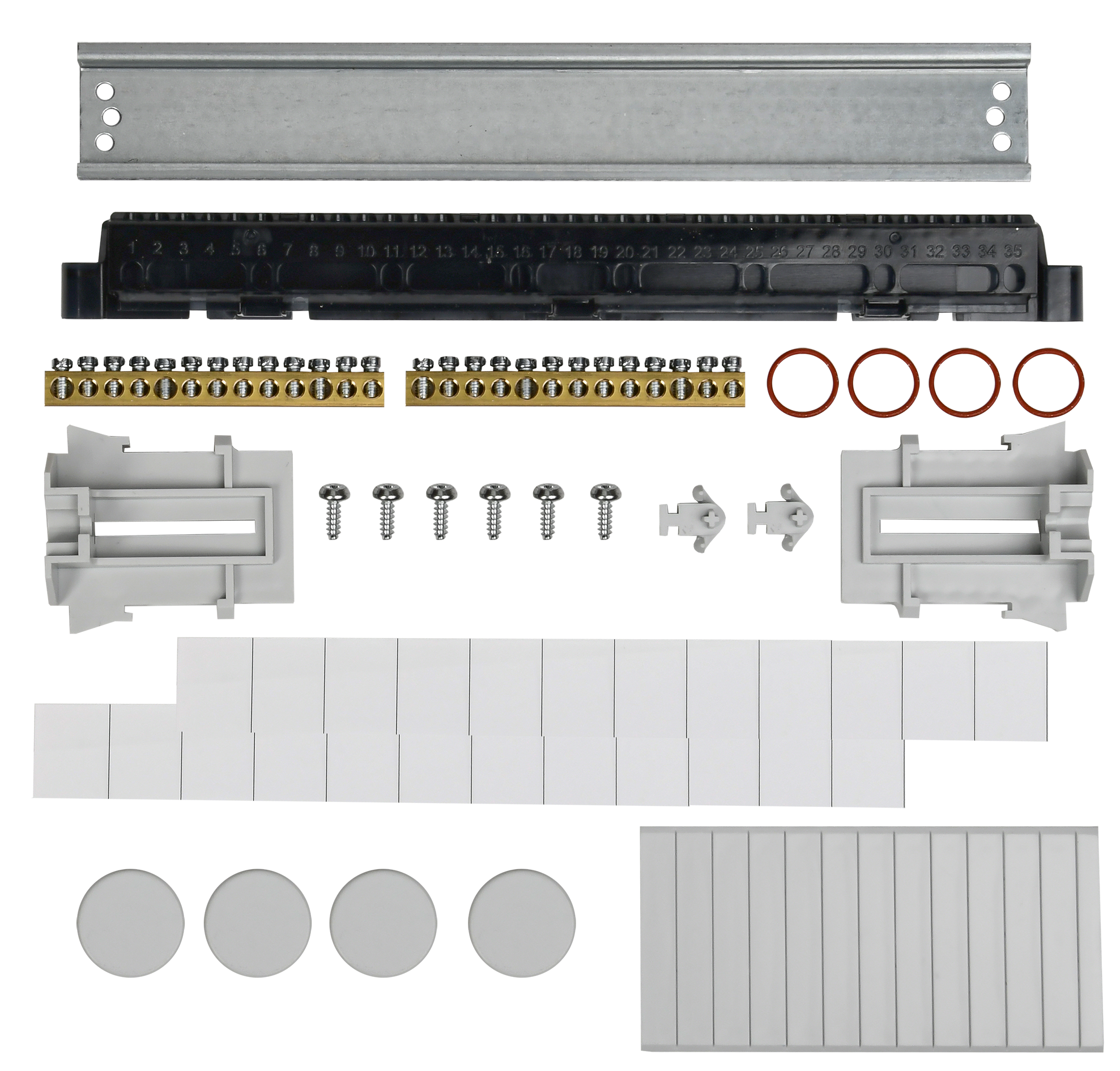

Комплектация
DIN-рейка - 1 шт.
Набор для крепления DIN-реек - 1 шт.
Заглушка модульная - 1 шт.
Суппорт для шин - 1 шт.
Шина 6х9мм, 13 отв. – 2 шт.
Заглушки отверстий - 4 шт.
Комплект метизов - 1 шт.
Маркировочная лента - 2 шт.
Паспорт - 1 шт.
Инструкция по сборке - 1 шт.
DIN-рейка - 1 шт.
Заглушка модульная - 1 шт.
Суппорт для шин - 1 шт.
Шина N 6х9 мм - 2 шт.
Заглушки отверстий крепления - 4 шт.
Комплект метизов.
Маркировочная лента - 2 шт.
Инструкция по сборке.
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 4 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | ТЕРМОУСАДОЧНАЯ/УСАДОЧНАЯ УПАКОВКА |
| Материал упаковки | КАРТОН | ПОЛИВИНИЛХЛОРИД (PVC) |
| Штрихкод | 4610084780574 | 4610084780598 |
| Вес брутто, кг | 1.611 | 6.445 |
| Вес нетто, кг | 1.495 | 5.98 |
| Объем, м^3 | 0.010713 | 0.042852 |
| Длина, см | 31 | 61.3 |
| Высота, см | 14.3 | 28.3 |
| Ширина, см | 24.2 | 24.7 |
| Способ нанесения информации | На коробку | На стикер |
