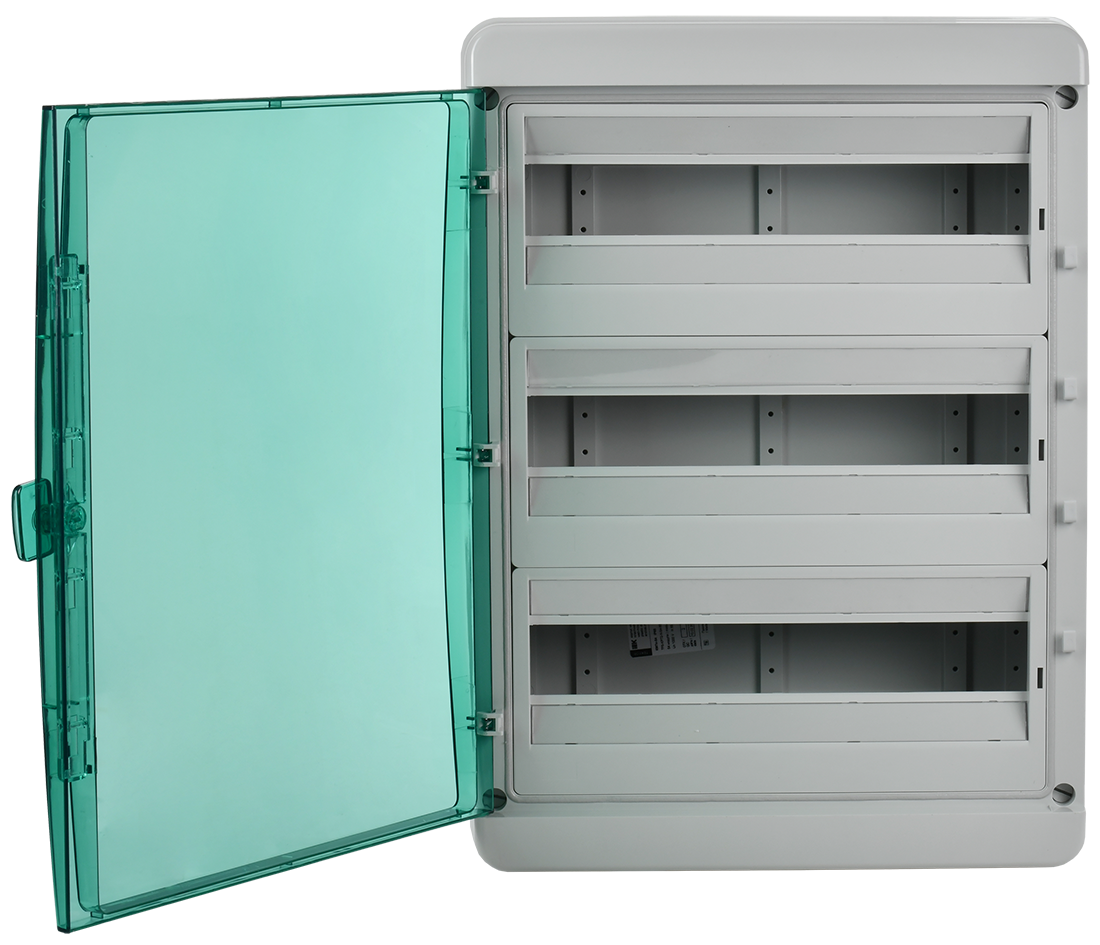

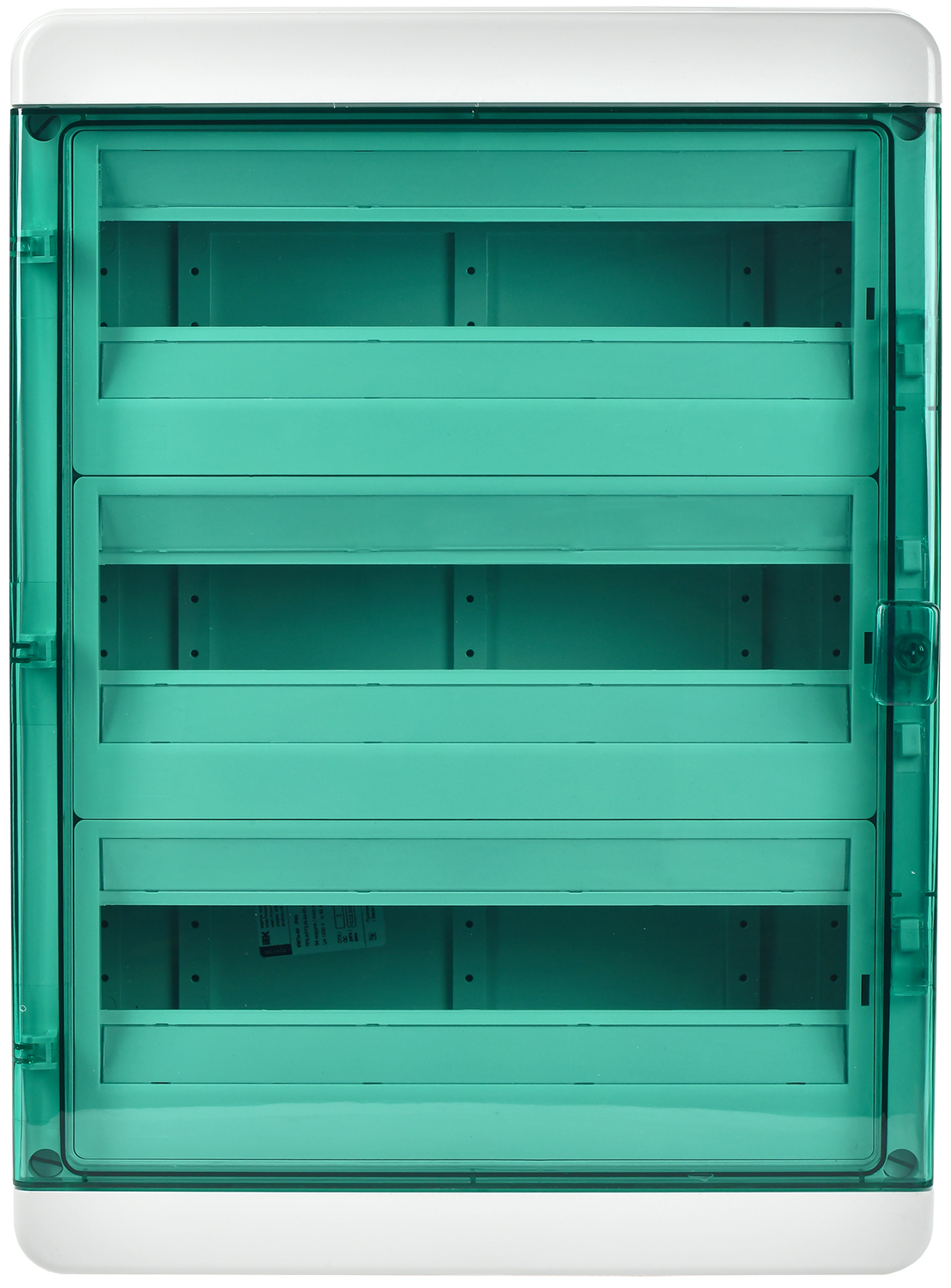

TEKFOR Корпус пластиковый КМПн-54 IP65 зеленая прозрачная дверь IEK
- Видео
Основные характеристики
| Тип монтажа | Поверхностного монтажа |
| Ширина по количеству модульных расстояний | 54 |
| Кол-во рядов | 3 |
| Цвет | Серый |
| Степень защиты - IP | IP65 |
Описание
Корпуса серии TEKFOR IP65 предназначены для установки модульного оборудования. Используются для организации распределительных щитов в помещениях с большим содержанием пыли и влаги, например, в гаражах, производственных помещениях, подвалах, автомойках, на складах, а также на открытом воздухе. Изготовлены из прочного ABS-пластика и поликарбоната, качественные материалы обеспечивают простой монтаж и безопасную эксплуатацию щита.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Просторное основание корпуса позволяет прокладывать провода под DIN-рейкой и по бокам от монтажной рамы.
- Суппорт для шин защищает от прикосновений к токоведущим частям, обеспечивая безопасность обслуживания и эксплуатации щита.
- Увеличенное расстояние между клеммным блоком и контактной группой автоматов позволяет легко организовать и промаркировать проводники.
- Съемная монтажная рама позволяет собирать щит на стенде.
- Регулировка расстояния между DIN-рейками в трех положениях 125, 150, 175 мм предоставляет возможность установки нестандартного модульного оборудования.
- Введение проводников реализовано через съемную планку с эластичной мембраной позволяя исключить использование дополнительных сальников.
- Лицевые панели снимаются с крышки корпуса и обеспечивают быстрый доступ к установленным элементам.
- Крышка корпуса при помощи специальных винтов-шарниров открывается без полного снятия, упрощая обслуживание щита.
- Дверь имеет возможность установки металлического замка (приобретается отдельно) при необходимости ограничения доступа в щит.
Особенности конструкции
Технические характеристики
| Тип монтажа | Поверхностного монтажа |
| Ширина по количеству модульных расстояний | 54 |
| Кол-во рядов | 3 |
| Цвет | Серый |
| Степень защиты - IP | IP65 |
| Высота, мм | 560.0 |
| Ширина, мм | 408.0 |
| Глубина, мм | 153.0 |
| Номер цвета RAL | 7035 |
| Материал корпуса | Пластик |
| Форма крышки | Закрытого типа (закрывающаяся) |
| Прозрачная дверца или крышка | Да |
| С прозрачной крышкой | Да |
| Тип крышки | Закрытого типа (закрывающаяся) |
| С монтажной платой | Да |
| DIN-рейка | Да |
| Возможно расширение | Нет |
| С замком | Да |
| Монтажная глубина - ниши, мм | - |
| Кол-во дверей шкафа | 1 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Дополнительное фото продукта (PNG, 2.35 MB)
Дополнительное фото продукта (PNG, 1.10 MB)
Дополнительное фото продукта (PNG, 1.95 MB)
Дополнительное фото продукта (PNG, 7.57 MB)
Презентация (PDF, 1.29 MB)
Габаритный Чертеж (JPG, 265.27 KB)
Листовка (PDF, 1.32 MB)
Габаритный Чертеж (JPG, 159.84 KB)
Таблица соответствия артикулов IEK и Tekfor (XLSX, 15.27 KB)
Информационные материалы

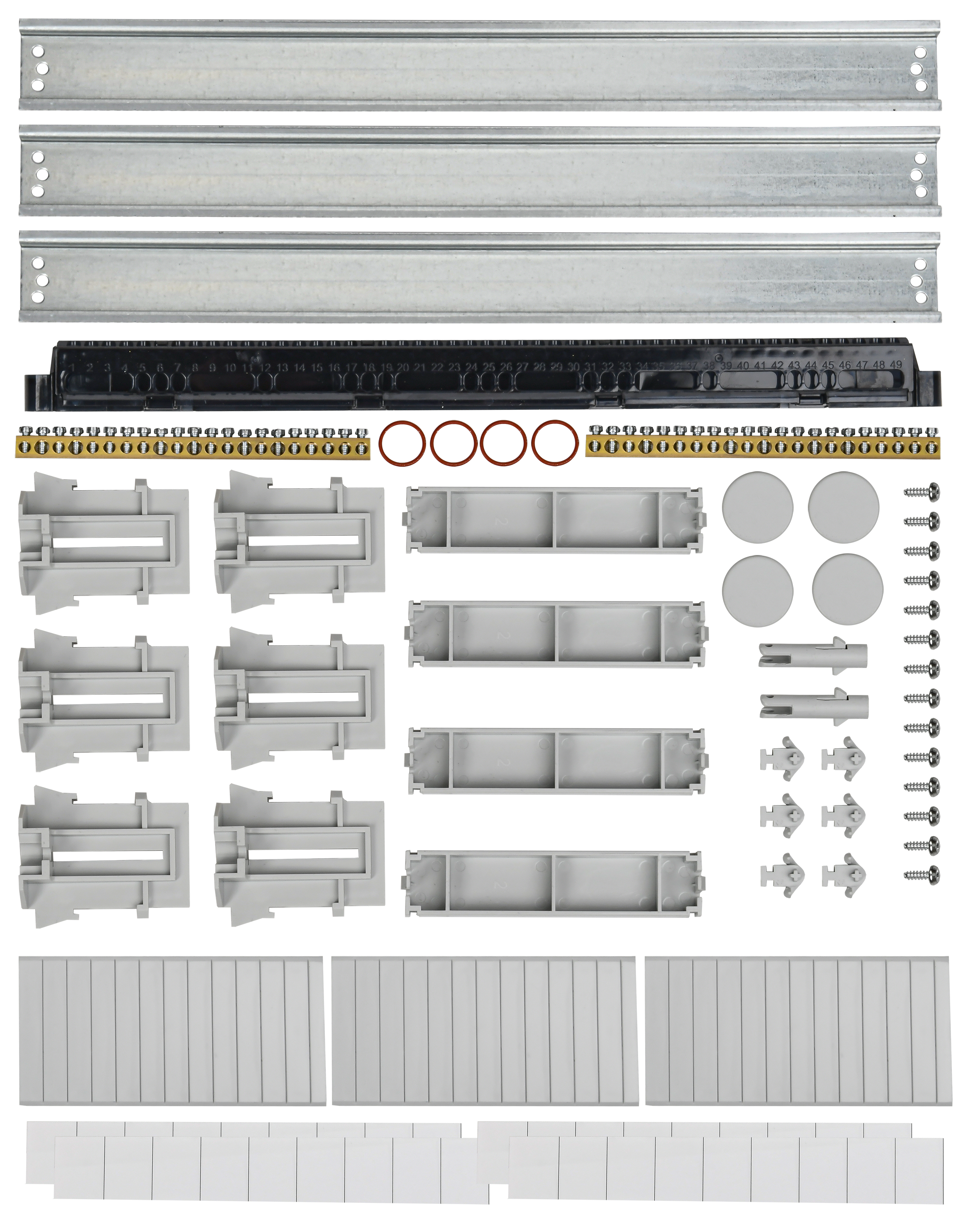

Комплектация
DIN-рейка - 3 шт.
Набор для крепления DIN-реек - 1 шт.
Суппорт для шин - 1 шт.
Шина 6х9мм, 21 отв. – 2 шт.
Заглушка модульная - 3 шт.
Петли для фасада - 2 шт.
Заглушки отверстий - 4 шт.
Комплект метизов - 1 шт.
Маркировочная лента - 6 шт.
Паспорт - 1 шт.
Инструкция по сборке - 1 шт.
DIN-рейка - 3 шт.
Набор для крепления DIN-реек - 1 шт.
Суппорт для шин - 1 шт.
Шина N 6х9 мм - 2 шт.
Модульная заглушка - 3 шт.
Петли для крышки - 2 шт.
Заглушки отверстий - 4 шт.
Комплект метизов.
Маркировочная лента - 6 шт.
Инструкция по сборке.
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС |
| Материал упаковки | КАРТОН | КАРТОН |
| Штрихкод | 4610084614374 | 4610084614374 |
| Вес брутто, кг | 4.284 | 4.284 |
| Вес нетто, кг | 3.788 | 3.788 |
| Объем, м^3 | 0.03873 | 0.03873 |
| Длина, см | 56.7 | 56.7 |
| Высота, см | 42.7 | 42.7 |
| Ширина, см | 16.7 | 16.7 |
| Способ нанесения информации | На коробку | На коробку |
