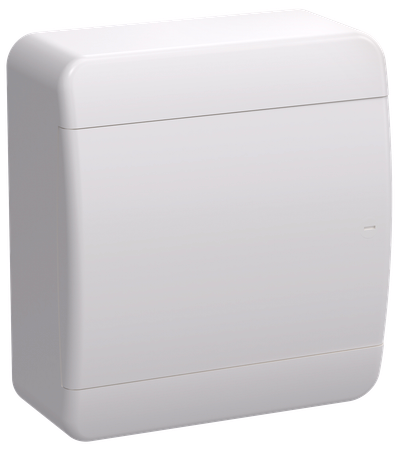

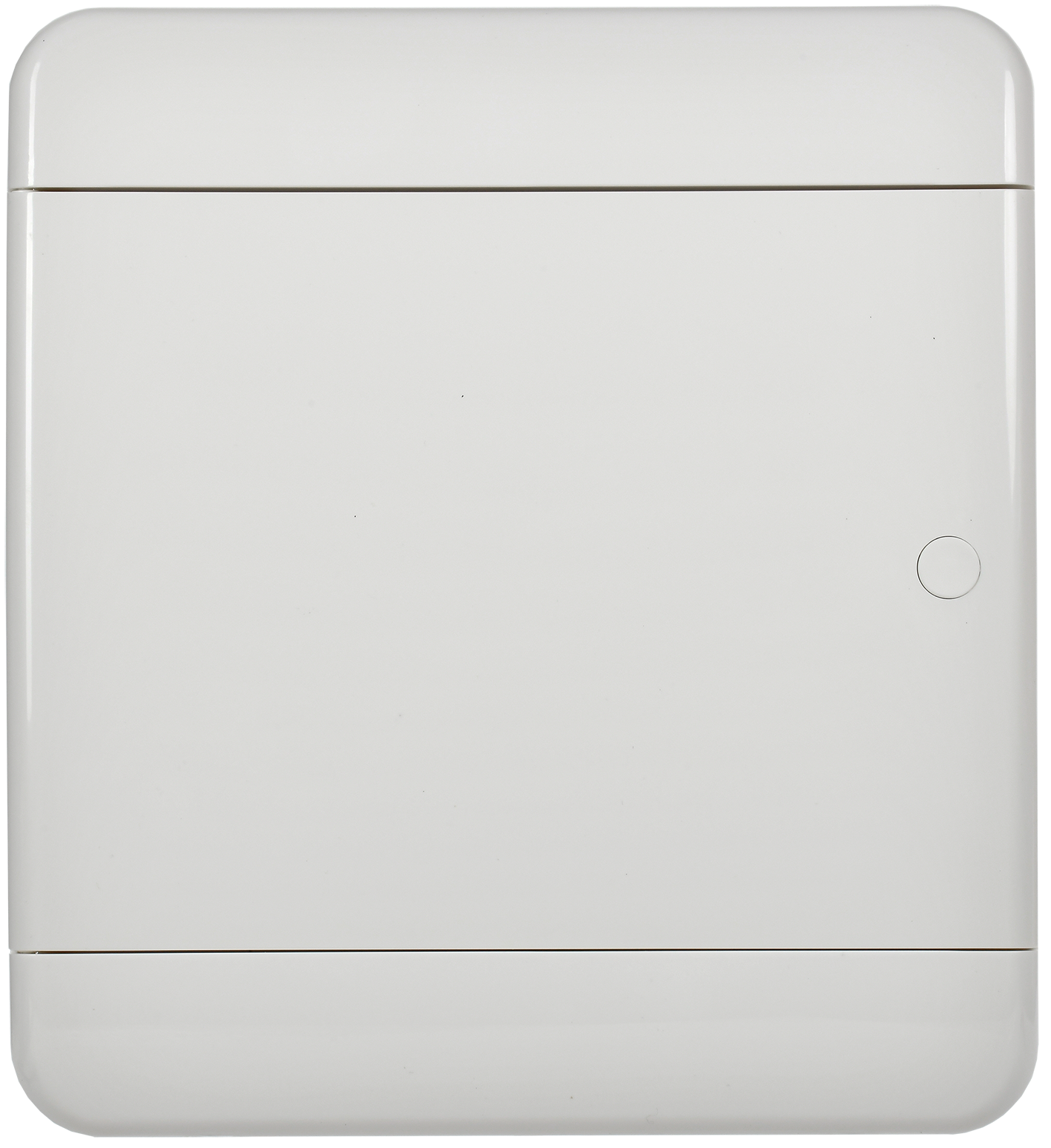

TEKFOR Корпус пластиковый ЩРН-П-8 IP41 белая дверь IEK
- Видео
Основные характеристики
| Тип монтажа | Поверхностного монтажа |
| Ширина по количеству модульных расстояний | 8 |
| Кол-во рядов | 1 |
| Цвет | Белый |
| Степень защиты - IP | IP41 |
Описание
Корпуса серии TEKFOR IP41 предназначены для установки модульного оборудования. Используются для организации распределительных щитов в жилых, офисных и технических помещениях. Изготовлены из прочного ABS-пластика, качественные материалы обеспечивают простой монтаж и безопасную эксплуатацию щита.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Суппорт для шин защищает от прикосновений к токоведущим частям, обеспечивая безопасность обслуживания и эксплуатации щита.

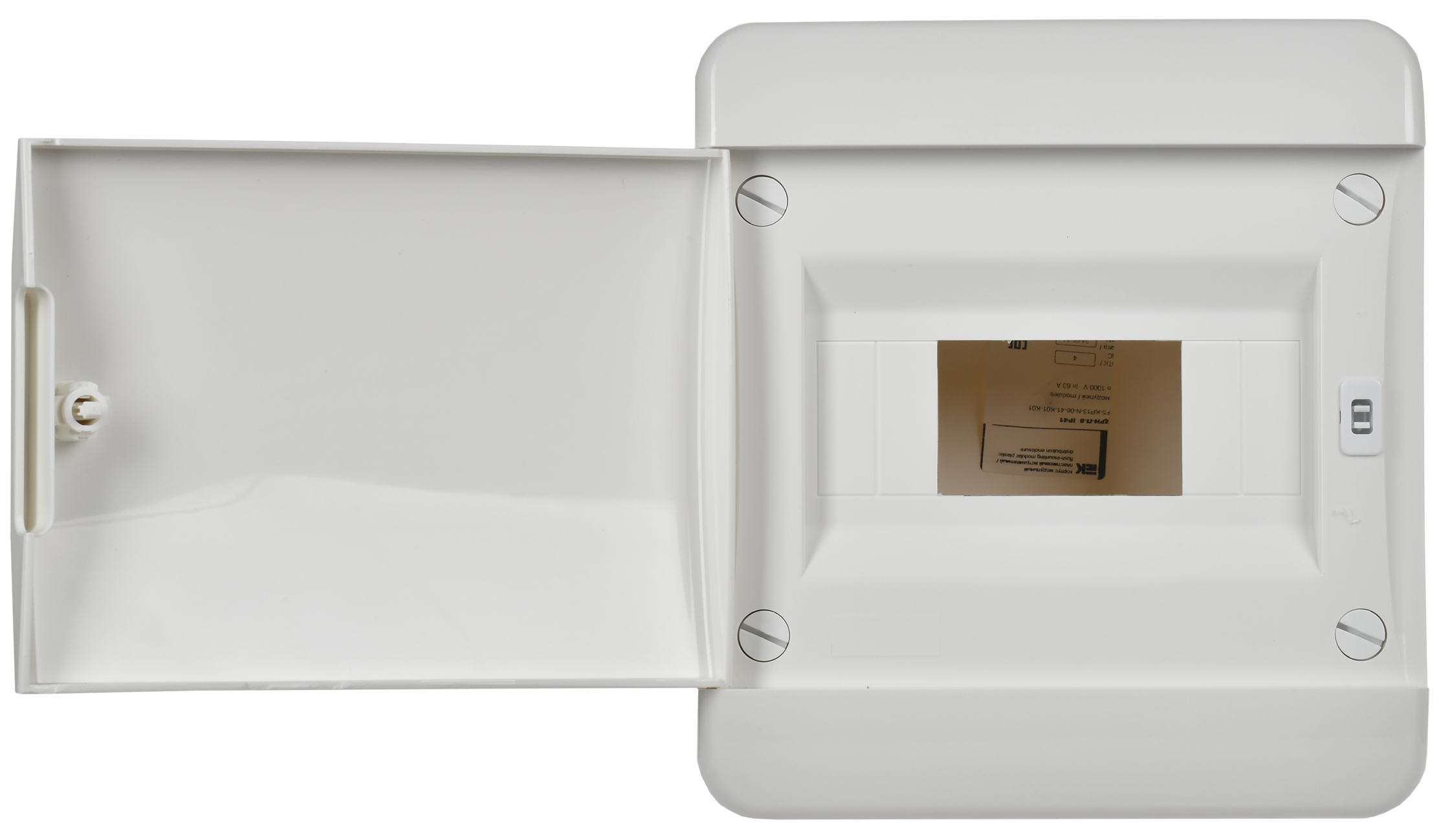

- Дверь имеет возможность установки металлического замка (приобретается отдельно) при необходимости ограничения доступа в щит.
- Увеличенное расстояние между клеммным блоком и контактной группой автоматов позволяет легко организовать и промаркировать проводники.

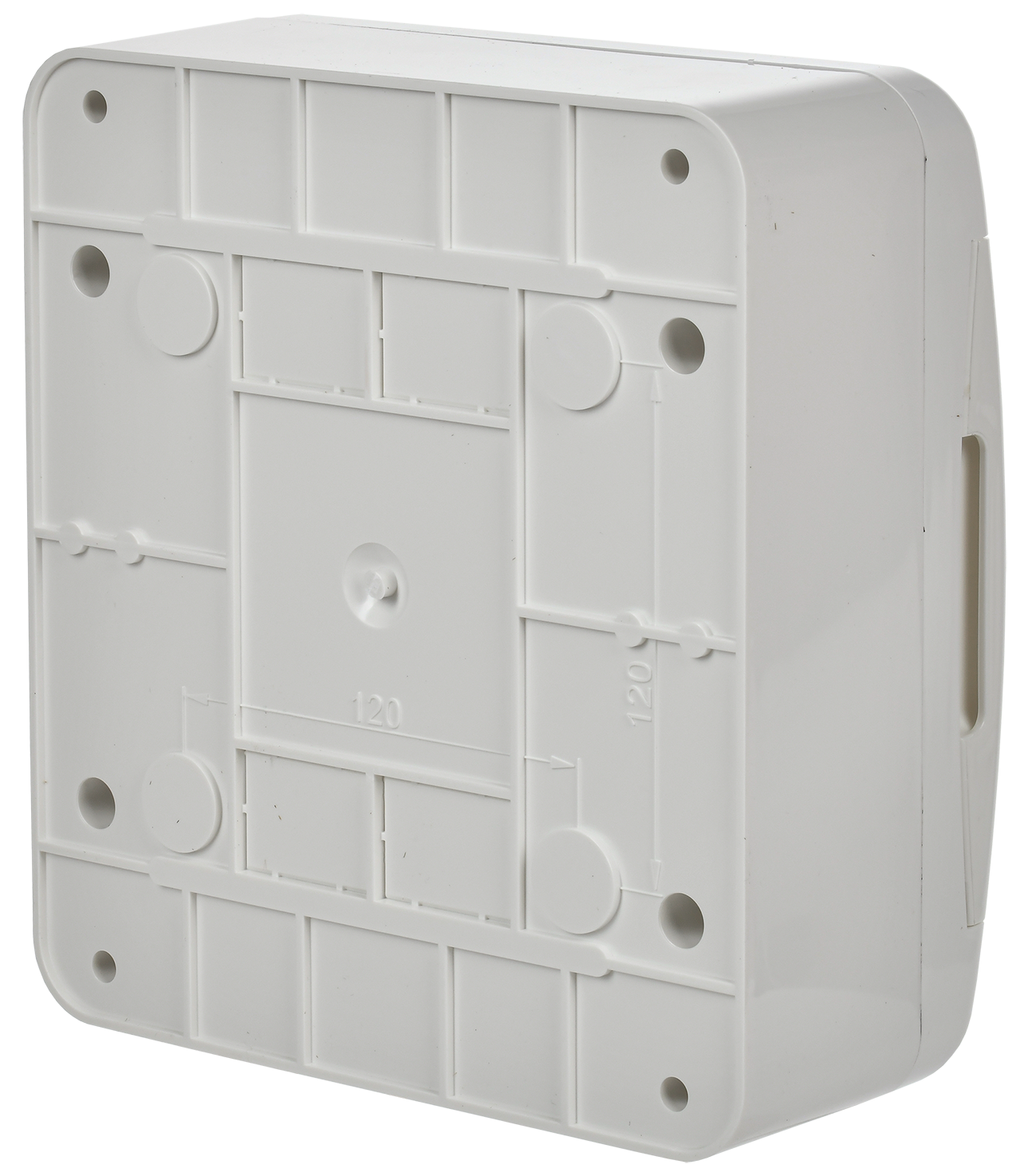

- Жесткое основание из ABS-пластика позволит без сложностей выполнить необходимые манипуляции при монтаже корпуса.
Особенности конструкции
Технические характеристики
| Тип монтажа | Поверхностного монтажа |
| Ширина по количеству модульных расстояний | 8 |
| Кол-во рядов | 1 |
| Цвет | Белый |
| Степень защиты - IP | IP41 |
| Высота, мм | 240.0 |
| Ширина, мм | 218.0 |
| Глубина, мм | 102.0 |
| Номер цвета RAL | 9016 |
| Материал корпуса | Пластик |
| Возможно расширение | Нет |
| Форма крышки | Закрытого типа (закрывающаяся) |
| С прозрачной крышкой | Нет |
| С замком | Да |
| Тип крышки | Закрытого типа (закрывающаяся) |
| С монтажной платой | Нет |
| DIN-рейка | Да |
| Прозрачная дверца или крышка | Нет |
| Монтажная глубина - ниши, мм | - |
| Кол-во дверей шкафа | 1 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Дополнительное фото продукта (PNG, 2.66 MB)
Дополнительное фото продукта (PNG, 2.73 MB)
Дополнительное фото продукта (PNG, 2.20 MB)
Дополнительное фото продукта (PNG, 1.87 MB)
Презентация (PDF, 1.29 MB)
Габаритный Чертеж (JPG, 130.93 KB)
Листовка (PDF, 1.32 MB)
Габаритный Чертеж (JPG, 207.63 KB)
Таблица соответствия артикулов IEK и Tekfor (XLSX, 15.27 KB)
Информационные материалы

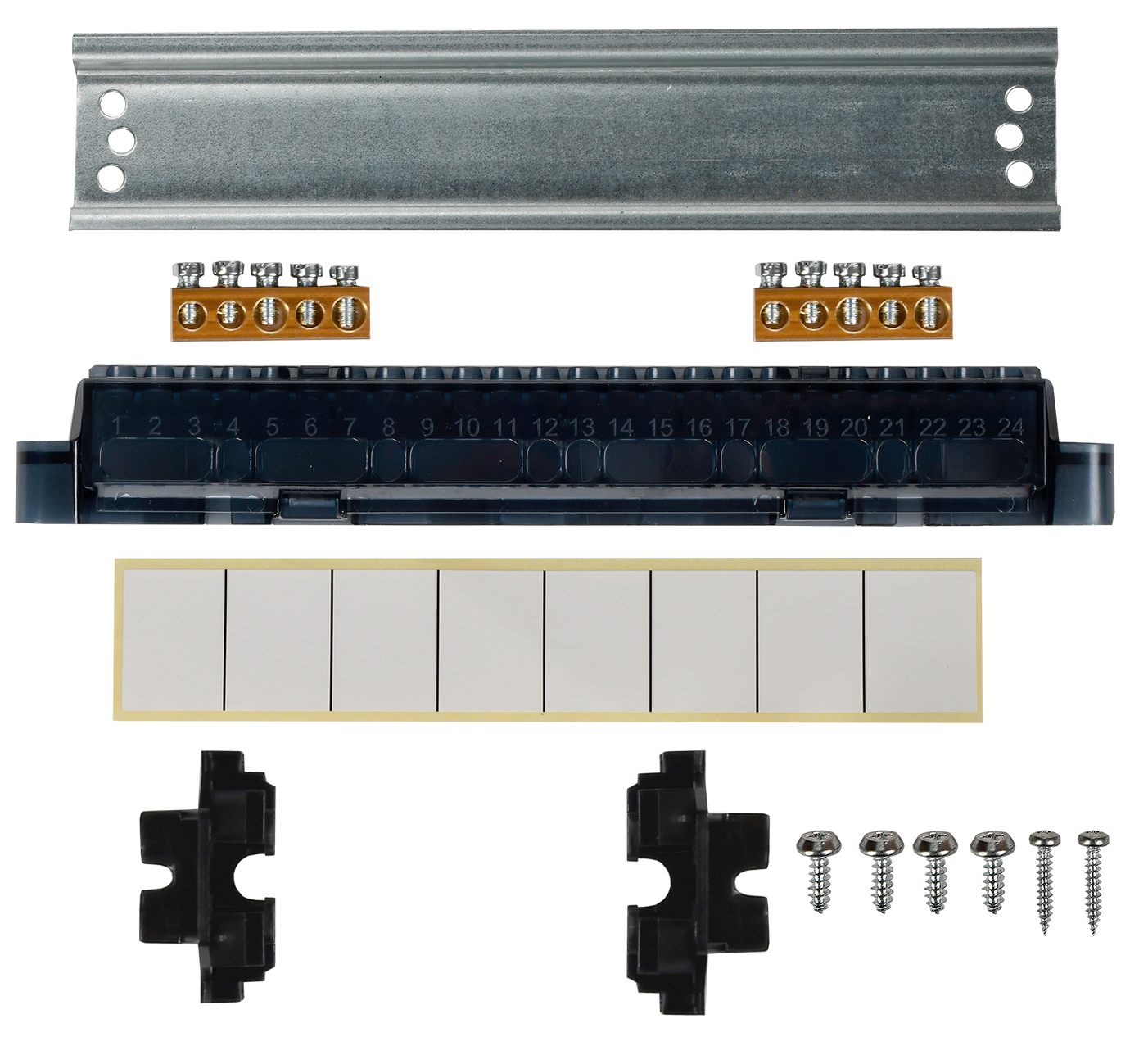

Комплектация
DIN-рейка - 1 шт.
Кронштейн для DIN-рейки - 2 шт.
Суппорт для шин - 1 шт.
Шина N 6х9 мм - 2 шт.
Комплект метизов.
Маркировочная лента - 1 шт.
Инструкция по сборке.
DIN-рейка - 1 шт.
Кронштейн для DIN-рейки - 2 шт.
Суппорт для шин - 1 шт.
Шина 6х9мм, 5 отв. – 2 шт.
Комплект метизов - 1 шт.
Маркировочная лента - 1 шт.
Паспорт - 1 шт.
Инструкция по сборке - 1 шт.
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 4 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | ТЕРМОУСАДОЧНАЯ/УСАДОЧНАЯ УПАКОВКА |
| Материал упаковки | КАРТОН | ПОЛИВИНИЛХЛОРИД (PVC) |
| Штрихкод | 4610084614718 | 4610084676815 |
| Вес брутто, кг | 0.971 | 3.882 |
| Вес нетто, кг | 0.862 | 3.448 |
| Объем, м^3 | 0.006058 | 0.024232 |
| Длина, см | 24.6 | 49 |
| Высота, см | 11 | 21.5 |
| Ширина, см | 22.9 | 23 |
| Способ нанесения информации | На коробку | На стикер |
