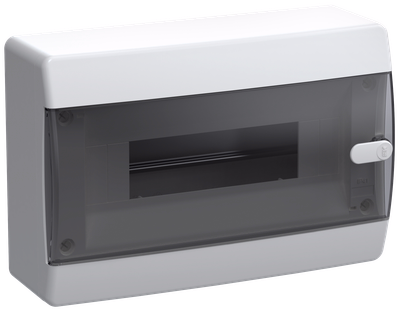

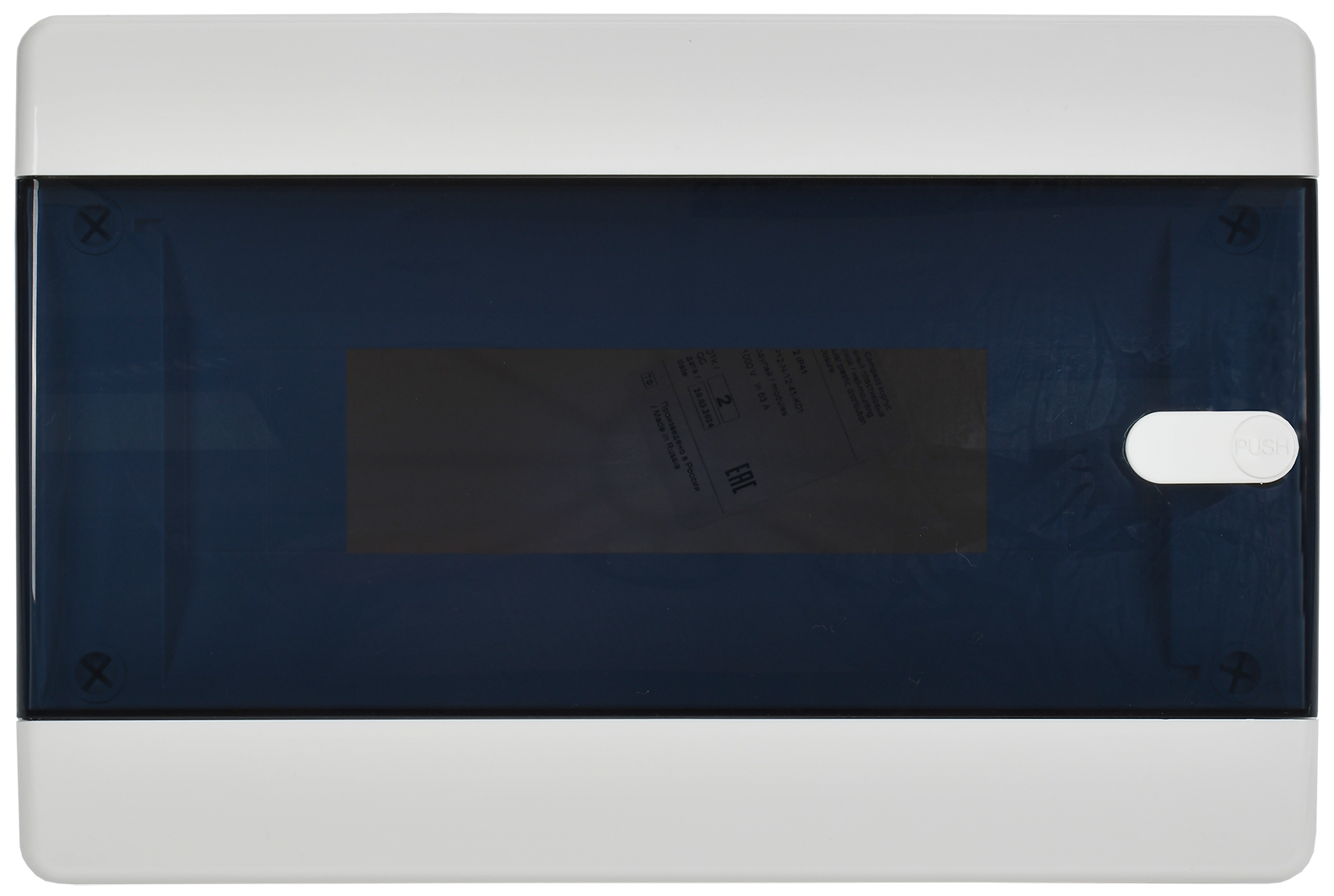

UNION Compact Корпус пластиковый ЩРН-П-12 IP41 черная прозрачная дверь IEK
Основные характеристики
| Тип монтажа | Поверхностного монтажа |
| Ширина по количеству модульных расстояний | 12 |
| Кол-во рядов | 1 |
| Цвет | Белый |
| Степень защиты - IP | IP41 |
Описание
Корпуса серии UNION Compact предназначены для установки модульного оборудования. Используются для организации распределительных щитов в жилых, офисных и производственных помещениях. Изготовлены из прочного ABS-пластика и поликарбоната, качественные материалы обеспечивают простой монтаж и безопасную эксплуатацию щита.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Суппорт для шин защищает от прикосновений к токоведущим частям, обеспечивая безопасность обслуживания и эксплуатации щита.

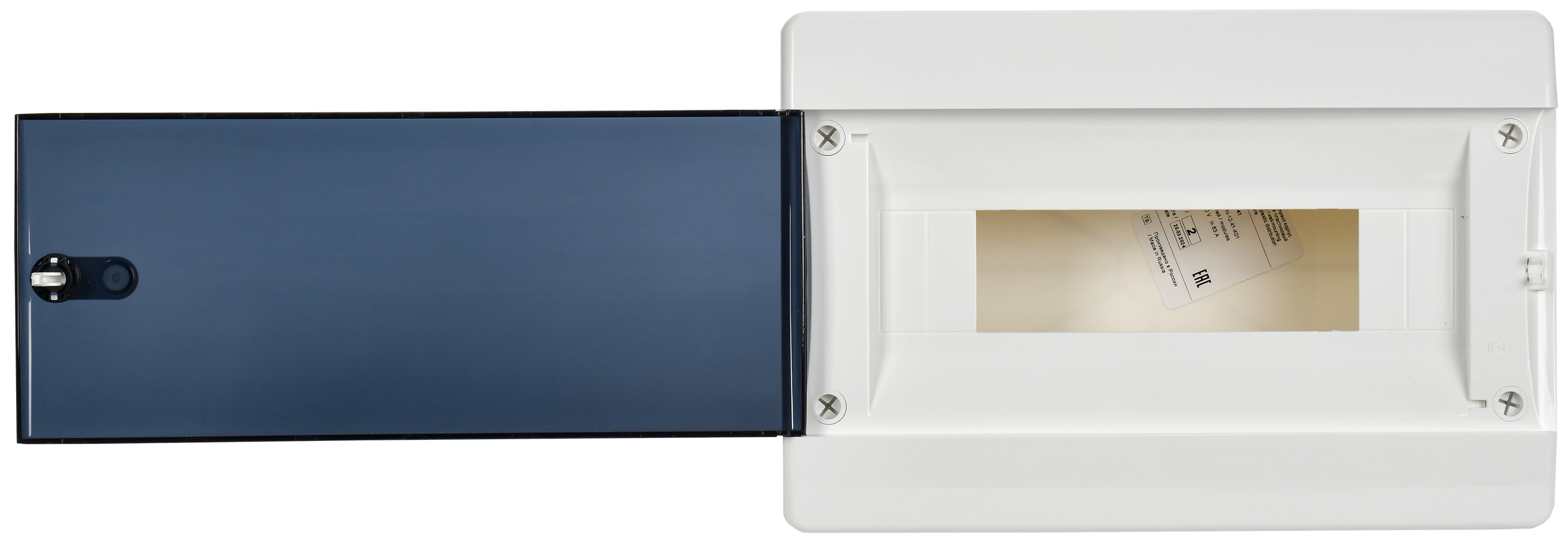

- Дверь имеет возможность установки металлического замка (приобретается отдельно) при необходимости ограничения доступа в щит.
- Возможность опломбировки корпуса без использования дополнительных устройств защищает от несанкционированного доступа.
- Специальные направляющие для DIN-реек позволяют без сложностей устанавливать их на основание корпуса и экономят время при монтаже.

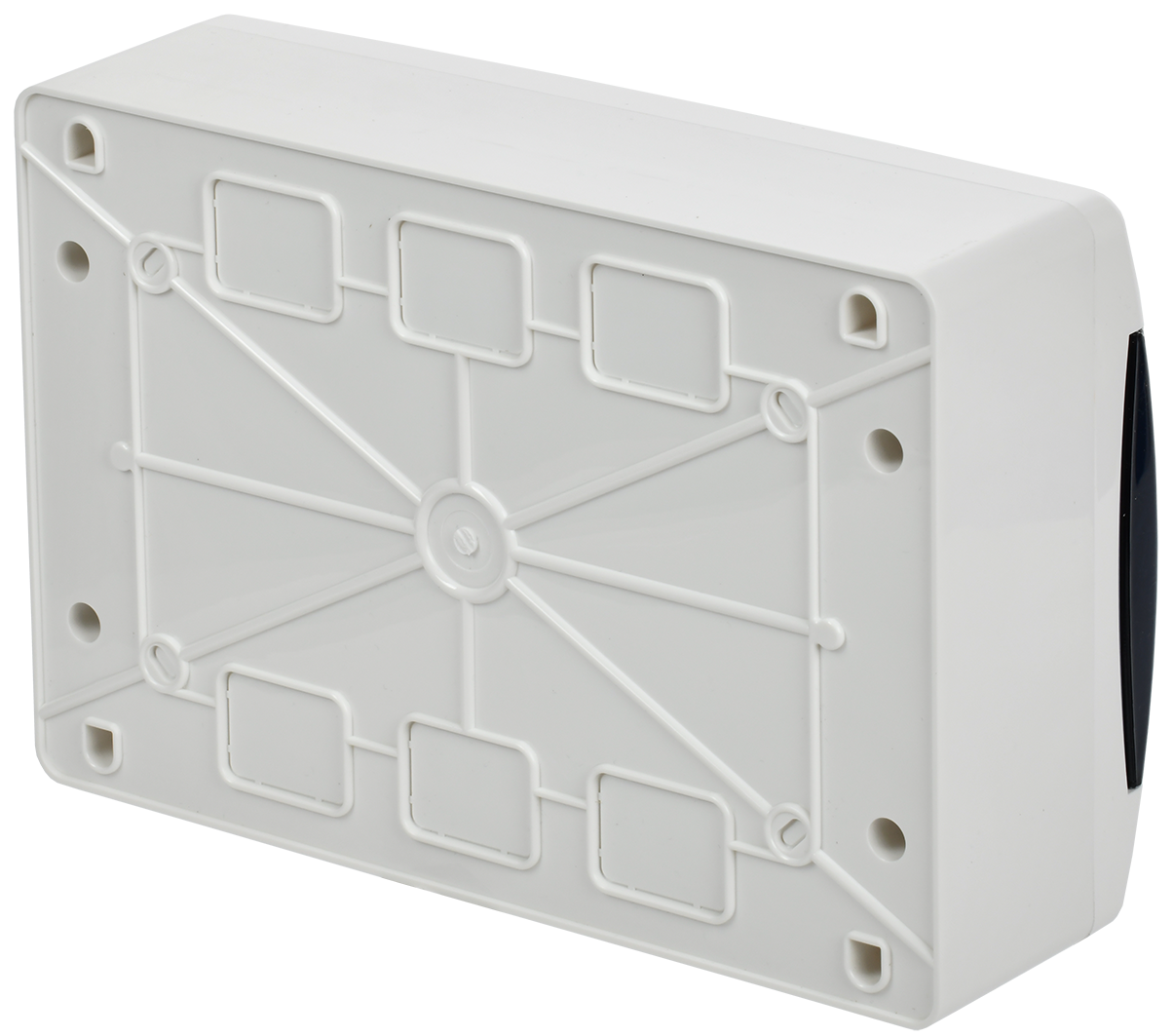

- Жесткое основание из ABS-пластика позволит без сложностей выполнить необходимые манипуляции при монтаже корпуса.
Особенности конструкции
Технические характеристики
| Тип монтажа | Поверхностного монтажа |
| Ширина по количеству модульных расстояний | 12 |
| Кол-во рядов | 1 |
| Цвет | Белый |
| Степень защиты - IP | IP41 |
| Высота, мм | 195.0 |
| Ширина, мм | 290.0 |
| Глубина, мм | 103.0 |
| Номер цвета RAL | 9016 |
| Материал корпуса | Пластик |
| Форма крышки | Закрытого типа (закрывающаяся) |
| Возможно расширение | Нет |
| Тип крышки | Закрытого типа (закрывающаяся) |
| С прозрачной крышкой | Да |
| Монтажная глубина - ниши, мм | - |
| С замком | Да |
| С монтажной платой | Нет |
| Прозрачная дверца или крышка | Да |
| DIN-рейка | Да |
| Кол-во дверей шкафа | 1 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Дополнительное фото продукта (PNG, 2.18 MB)
Дополнительное фото продукта (PNG, 2.82 MB)
Дополнительное фото продукта (PNG, 1.20 MB)
Дополнительное фото продукта (PNG, 6.67 MB)
Листовка (PDF, 146.09 KB)
Презентация (PDF, 1.29 MB)
Габаритный Чертеж (JPG, 146.93 KB)
Таблица соответствия артикулов IEK и Tekfor (XLSX, 15.27 KB)
Информационные материалы
Комплектация
DIN-рейка - 1 шт.
Суппорт для шин - 1 шт.
Шина 6х9мм, 5 отв. – 1 шт.
Шина 6х9мм, 7 отв. – 1 шт.
Комплект метизов - 1 шт.
Маркировочная лента - 1 шт.
Паспорт - 1 шт.
Инструкция по сборке - 1 шт.
DIN-рейка - 1 шт.
Суппорт для шин - 1 шт.
Шина N 6х9 мм - 2 шт.
Комплект метизов.
Маркировочная лента - 1 шт.
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 8 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | ТЕРМОУСАДОЧНАЯ/УСАДОЧНАЯ УПАКОВКА |
| Материал упаковки | КАРТОН | ПОЛИВИНИЛХЛОРИД (PVC) |
| Штрихкод | 4610084779035 | 4610084779059 |
| Вес брутто, кг | 0.968 | 7.741 |
| Вес нетто, кг | 0.657 | 5.256 |
| Объем, м^3 | 0.006533 | 0.052264 |
| Длина, см | 29.9 | 59 |
| Высота, см | 11.2 | 21.5 |
| Ширина, см | 20.5 | 41.2 |
| Способ нанесения информации | На коробку | На стикер |
