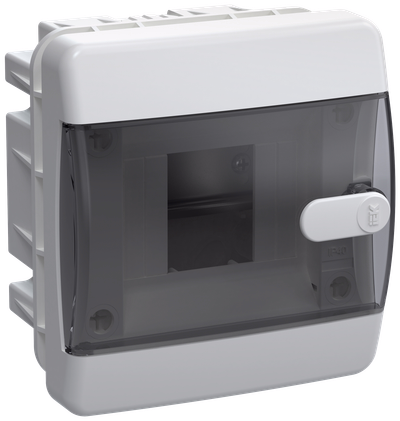

UNION Compact Корпус пластиковый ЩРВ-П-4 IP41 черная прозрачная дверь IEK
Артикул:
Основные характеристики
| Тип монтажа | Скрытого монтажа (в штукатурку) |
| Ширина по количеству модульных расстояний | 4 |
| Кол-во рядов | 1 |
| Цвет | Белый |
| Степень защиты - IP | IP41 |
Описание
Корпуса серии UNION Compact предназначены для установки модульного оборудования. Используются для организации распределительных щитов в жилых, офисных и производственных помещениях. Изготовлены из прочного ABS-пластика и поликарбоната, качественные материалы обеспечивают простой монтаж и безопасную эксплуатацию щита.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Суппорт для шин защищает от прикосновений к токоведущим частям, обеспечивая безопасность обслуживания и эксплуатации щита.
- Дверь имеет возможность установки металлического замка (приобретается отдельно) при необходимости ограничения доступа в щит.
- Возможность опломбировки корпуса без использования дополнительных устройств защищает от несанкционированного доступа.
- Специальные направляющие для DIN-реек позволяют без сложностей устанавливать их на основание корпуса и экономят время при монтаже.
- Жесткое основание из ABS-пластика позволит без сложностей выполнить необходимые манипуляции при монтаже корпуса.
Особенности конструкции
Технические характеристики
| Тип монтажа | Скрытого монтажа (в штукатурку) |
| Ширина по количеству модульных расстояний | 4 |
| Кол-во рядов | 1 |
| Цвет | Белый |
| Степень защиты - IP | IP41 |
| Высота, мм | 150.0 |
| Ширина, мм | 124.0 |
| Глубина, мм | 103.0 |
| Номер цвета RAL | 9016 |
| Материал корпуса | Пластик |
| Форма крышки | Закрытого типа (закрывающаяся) |
| Тип крышки | Закрытого типа (закрывающаяся) |
| Монтажная глубина - ниши, мм | 64,5 |
| DIN-рейка | Да |
| С прозрачной крышкой | Да |
| С монтажной платой | Нет |
| С замком | Да |
| Возможно расширение | Нет |
| Прозрачная дверца или крышка | Да |
| Кол-во дверей шкафа | 1 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
Комплектация
DIN-рейка - 1 шт.
Суппорт для шин - 1 шт.
Шина 6х9мм, 3 отв. – 2 шт.
Комплект метизов - 1 шт.
Маркировочная лента - 1 шт.
Паспорт - 1 шт.
Инструкция по сборке - 1 шт.
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 8 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | ТЕРМОУСАДОЧНАЯ/УСАДОЧНАЯ УПАКОВКА |
| Материал упаковки | КАРТОН | ПОЛИВИНИЛХЛОРИД (PVC) |
| Штрихкод | 4610084779110 | 4610084779134 |
| Вес брутто, кг | 0.434 | 3.47 |
| Вес нетто, кг | 0.277 | 2.216 |
| Объем, м^3 | 0.002391 | 0.019128 |
| Длина, см | 15.5 | 54.6 |
| Высота, см | 11 | 21.9 |
| Ширина, см | 13.5 | 16 |
| Способ нанесения информации | На коробку | На стикер |
