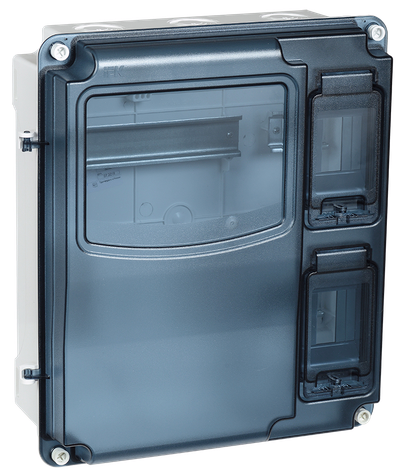

KREPTA 3 Корпус пластиковый ЩУРн-П 3/6 IP66 PC IEK
- 3D
Основные характеристики
| Тип монтажа | Поверхностного монтажа |
| Ширина, мм | 323 |
| Глубина, мм | 122 |
| Высота, мм | 360 |
| С откидной крышкой | Нет |
Описание
Пластиковые корпуса для установки счетчика ЩУРн-П IP66 предназначены для установки однофазного, трехфазного и индукционных счетчиков электроэнергии, и модульного оборудования. Благодаря высокой степени защиты IP66 корпуса могут быть установлены в помещениях с высоким уровнем влажности и содержанием пыли, а также на улице.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Широкий номенклатурный ряд.
- Наличие выламываемых отверстий для ввода кабеля в верхней и нижней частях корпуса.
- Возможность установки однофазного, трехфазного и индукционных счетчиков (в зависимости от модели).
- Возможность установки счетчика на монтажную панель и на DIN-рейку.
- Визуальный доступ к показаниям счетчика.
- Удобные съемные крышки для оперативного доступа к автоматическим выключателям.
Особенности конструкции
Технические характеристики
| Тип монтажа | Поверхностного монтажа |
| Ширина, мм | 323 |
| Глубина, мм | 122 |
| Высота, мм | 360 |
| С откидной крышкой | Нет |
| Вес, кг | 1.35 |
| Монтажная глубина - ниши, мм | - |
| Номин раб напряжение, В | 400 |
| Ввод кабеля | Снизу |
| Номинальный ток, А | 100 |
| Вид или марка материала | АБС-пластик |
| Материал | Пластик |
| Количество модулей | 6 |
| Номин электр прочность изоляции, В | 660 |
| Класс электробезопасности | II |
| Возможность пломбировки | Да |
| Модификация | IEK_V0000101 |
| Тип крышки | EV002063 |
| Наличие замка в двери | Нет |
| С монтажной рейкой | Да |
| Статическая нагрузка, Н | 24 |
| Рассеиваемая мощность при ном нагрузке, Вт | 69 |
| Степень защиты - IP | IP66 |
| Климатическое исполнение | IEK_V0000065 |
| Количество счетчиков | 1 |
| Температура эксплуатации, °C | -40...80 |
| Количество вводов | 3 |
Документация
Сертификаты
Отказное письмо ФЗ-123 (PDF, 24.90 MB)
Декларация ТР ТС (PDF, 1016.44 KB)
Отказное письмо ТР ТС НВО, ЭМС, ОБМиО, ТР ЕАЭС (PDF, 238.69 KB)
Отказное письмо ТР ЕАЭС (PDF, 24.55 MB)
Сертификат добровольный ГОСТ Р (PDF, 1.19 MB)
Отказное письмо ТР ЕАЭС (PDF, 867.39 KB)
Сертификат добровольный ГОСТ Р (PDF, 3.46 MB)
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Комплектация
Паспорт - 1 шт.
Заглушка - 4 шт.
Винт самонарезающий 4,2х32 - 4 шт.
Дюбель 6х35 - 4 шт.
Знак "Опасность поражения электрическим током" - 1 шт.
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 8 |
| Единицы измерения | шт | шт |
| Тип упаковки | ПАКЕТ ПРЯМОУГОЛЬНЫЙ | ГОФРОКОРОБ |
| Материал упаковки | ПОЛИЭТИЛЕН (PE) | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
| Штрихкод | 4606056672473 | 4606056672480 |
| Вес брутто, кг | 1.4 | 11.2 |
| Вес нетто, кг | ||
| Объем, м^3 | 0.016817 | 0.134536 |
| Длина, см | 32.3 | 67 |
| Высота, см | 12.2 | 50.2 |
| Ширина, см | 36 | 40 |
| Способ нанесения информации | На стикер | На стикер |
