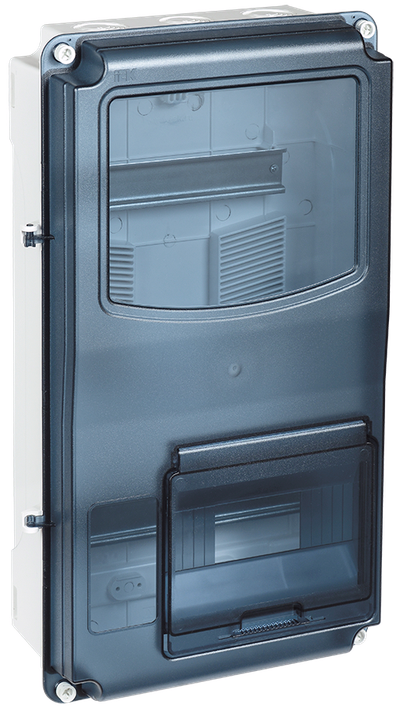

KREPTA 5 Корпус пластиковый ЩУРн-П 3/12 IP66 PC IEK
- 3D
Основные характеристики
| Тип монтажа | Поверхностного монтажа |
| Ширина, мм | 290 |
| Глубина, мм | 122 |
| Высота, мм | 500 |
| С откидной крышкой | Нет |
Описание
Пластиковые корпуса для установки счетчика ЩУРн-П IP66 предназначены для установки однофазного, трехфазного и индукционных счетчиков электроэнергии, и модульного оборудования. Благодаря высокой степени защиты IP66 корпуса могут быть установлены в помещениях с высоким уровнем влажности и содержанием пыли, а также на улице.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Широкий номенклатурный ряд.
- Наличие выламываемых отверстий для ввода кабеля в верхней и нижней частях корпуса.
- Возможность установки однофазного, трехфазного и индукционных счетчиков (в зависимости от модели).
- Возможность установки счетчика на монтажную панель и на DIN-рейку.
- Визуальный доступ к показаниям счетчика.
- Удобные съемные крышки для оперативного доступа к автоматическим выключателям.
Особенности конструкции
Технические характеристики
| Тип монтажа | Поверхностного монтажа |
| Ширина, мм | 290 |
| Глубина, мм | 122 |
| Высота, мм | 500 |
| С откидной крышкой | Нет |
| Вес, кг | 1.65 |
| Монтажная глубина - ниши, мм | - |
| Номин раб напряжение, В | 230/400 |
| Ввод кабеля | Снизу |
| Вид или марка материала | АБС-пластик |
| Номинальный ток, А | 100 |
| Материал | Пластик |
| Количество модулей | 12 |
| Номин электр прочность изоляции, В | 660 |
| Класс электробезопасности | II |
| Возможность пломбировки | Да |
| Модификация | IEK_V0000101 |
| Тип крышки | EV002063 |
| Количество счетчиков | 1 |
| Статическая нагрузка, Н | 32 |
| Степень защиты - IP | IP66 |
| Рассеиваемая мощность при ном нагрузке, Вт | 137 |
| С монтажной рейкой | Да |
| Температура эксплуатации, °C | -45...80 |
| Количество вводов | 3 |
| Наличие замка в двери | Нет |
| Климатическое исполнение | IEK_V0000065 |
Документация
Сертификаты
Отказное письмо ФЗ-123 (PDF, 24.90 MB)
Письмо разъяснение (PDF, 1.18 MB)
Отказное письмо ТР ТС НВО (PDF, 3.03 MB)
Отказное письмо ТР ТС НВО, ЭМС, ОБМиО, ТР ЕАЭС (PDF, 238.69 KB)
Отказное письмо ТР ЕАЭС (PDF, 24.55 MB)
Сертификат добровольный ГОСТ Р (PDF, 1.19 MB)
Отказное письмо ТР ЕАЭС (PDF, 867.39 KB)
Сертификат добровольный ГОСТ Р (PDF, 3.46 MB)
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Комплектация
Паспорт - 1 шт.
Шина 6х9, 8 групп - 1 шт.
Изолятор угловой - 1 шт.
Сальник ø 32 - 3 шт.
Винт самонарезающий 4х16 - 1 шт.
Заглушка - 4 шт.
Винт самонарезающий 4,2х32 - 4 шт.
Дюбель 6х35 - 4 шт.
Знак "Опасность поражения электрическим током" - 1 шт.
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 6 |
| Единицы измерения | шт | шт |
| Тип упаковки | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056496536 | 4606056496543 |
| Вес брутто, кг | 1.6 | 9.6 |
| Вес нетто, кг | 1.55 | 9.3 |
| Объем, м^3 | 0.020182 | 0.121094 |
| Длина, см | 29.2 | 60.1 |
| Высота, см | 50.2 | 39.2 |
| Ширина, см | 12.4 | 51.4 |
| Способ нанесения информации | На стикер | На стикер |
