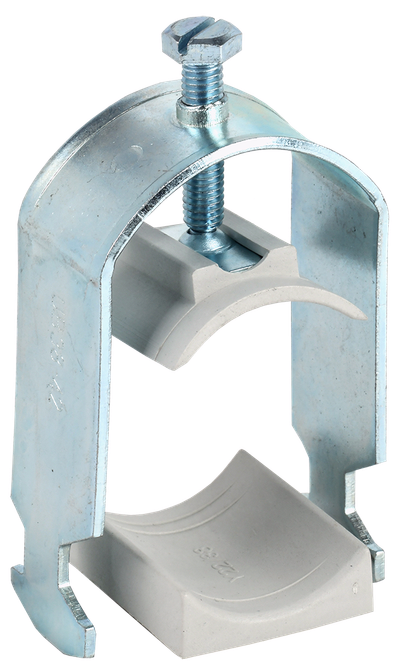

Зажим кабельный для С-профиля диаметр кабеля 38-42мм IEK
Основные характеристики
| Толщина шинопровода, мм | 38...42 |
| Ширина шинопровода, мм | 38...42 |
| Подходит для | Прочее |
| Температура эксплуатации, °C | -40...+60 |
| Номин напряжение, В | 230/400 |
Описание
Кабельный зажим для С-профиля предназначен для создания упорядоченных систем распределения проводников в электрощитах и удерживания проводов с помощью рейки с С-образным сечением, для крепления кабеля на монтажных траверсах и кабельных рейках с контактом ЭМС. Помогает снять весовую нагрузку от тяжелых проводов с соединений и контактов, обеспечивая дополнительную надежность сборки. Также подходит для крепления проводов на соответствующем профиле кабеленесущих систем и лотков. Конструктивно зажимы выполнены из оцинкованной стали, с установленным пластиковым держателем, изготовленным из не поддерживающего горение пластика.
Срок службы:
15 лет
Гарантия:
1 год
Преимущества
- Простая и быстрая установка без использования специального инструмента.
- Специальный пластиковый держатель исключает повреждение провода в процессе эксплуатации.
- Широкий номенклатурный ряд охватывает большинство применяемых сечений проводников.
Особенности конструкции
Крепление зажима обеспечивается с помощью С-образного профиля.
Установку зажима можно произвести после подключения закрепляемого провода.
Технические характеристики
| Толщина шинопровода, мм | 38...42 |
| Ширина шинопровода, мм | 38...42 |
| Подходит для | Прочее |
| Температура эксплуатации, °C | -40...+60 |
| Номин напряжение, В | 230/400 |
| Ширина, мм | 48 |
| Высота, мм | 102 |
| Глубина, мм | 40 |
| Макс допустимый ток Ie, А | - |
| Для провода круглого сечения | Да |
| Для провода сегметного сечения | Нет |
| Для провода плоской формы | Нет |
| Макс поперечное сечение проводника, мм² | 1385 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Групповая | Транспортная | |
|---|---|---|
| Количество | 10 | 150 |
| Единицы измерения | шт | шт |
| Тип упаковки | ПАКЕТ ПРЯМОУГОЛЬНЫЙ | КОРОБКА/БОКС |
| Материал упаковки | ПОЛИЭТИЛЕН НИЗКОЙ ПЛОТНОСТИ (LDPE) | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056655063 | 4606056655070 |
| Вес брутто, кг | 0.833 | 12.5 |
| Вес нетто, кг | 0.733 | 12 |
| Объем, м^3 | 0.001248 | 0.01682 |
| Длина, см | 20 | 29 |
| Высота, см | 5.2 | 20 |
| Ширина, см | 12 | 29 |
| Способ нанесения информации | На стикер | На стикер |
