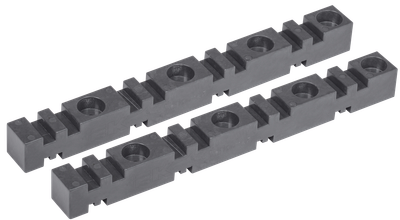

Изолятор шинный плоский ИШП 4P для шин 5мм и 10мм 303мм IEK
Артикул:
Основные характеристики
| Количество полюсов | 4 |
| Тип конструкции | Изолятор плоский |
| Макс. номин. ток, А | 4000 |
| Пакет шин 5(3), 10(2) | Да |
| Расстояние между шинами, мм | 6 |
Описание
Предназначены для крепления и изоляции силовых токоведущих шин в электрических распределительных шкафах и щитах с номинальным током от 250 до 4000 A. Используются для организации шинных сборок и установки различных ответвлений от центральных шин при сборке щитов НКУ различного назначения. Изолятор имеет 4-х фазное исполнение и обеспечивают крепление шин толщиной 5 и 10 мм. Выполнен из композитного материала.
Преимущества
- Выполнен из BMC-материала, обладающего высокой прочностью на изгиб и растяжение, что гарантирует устойчивость к динамическим нагрузкам при возникновении токов короткого замыкания.
- Имеет 4-х фазное исполнение.
- Обеспечивает вертикальное крепление шин толщиной 5 и 10 мм.
- Простая и надежная конструкция для быстрой сборки систем из медных и алюминиевых шин.
Особенности конструкции
Подходит для крепления одной или двух шин в четырехфазной схеме.
Технические характеристики
| Количество полюсов | 4 |
| Тип конструкции | Изолятор плоский |
| Макс. номин. ток, А | 4000 |
| Пакет шин 5(3), 10(2) | Да |
| Расстояние между шинами, мм | 6 |
| Номин раб напряжение, В | 400 |
| Механ разрушающая сила на изгиб, кН | 150 |
| Температура эксплуатации, °C | -40...60 |
| Напряж пробоя изоляции промышл частоты, кВ | 2.5 |
| Предел прочности на изгиб, Мпа | 150 |
| Момент затяжки болтов крепленния шин, нм | 16.0 |
| Цвет | Серый |
| Материал | Полимерный материал |
| Вид или марка материала | Полиэфирная смола, армированная стекловолокном |
| Толщина шин, мм | 5 и 10 |
| Ударная вязкость, кДж на м2 | 50...70 |
| Категория горючести по ГОСТ 28157 | ПВ-0 |
Документация
Сертификаты
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Групповая | Транспортная | |
|---|---|---|
| Количество | 2 | 24 |
| Единицы измерения | шт | шт |
| Тип упаковки | ПАКЕТ ПРЯМОУГОЛЬНЫЙ | КОРОБКА/БОКС |
| Материал упаковки | ПОЛИЭТИЛЕН НИЗКОЙ ПЛОТНОСТИ (LDPE) | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056670707 | 4606056674897 |
| Вес брутто, кг | 0.708 | 8.5 |
| Вес нетто, кг | 0.608 | 8 |
| Объем, м^3 | 0.0005096 | 0.00992 |
| Длина, см | 30.3 | 32 |
| Высота, см | 2.9 | 15.5 |
| Ширина, см | 5.8 | 20 |
| Способ нанесения информации | На стикер | На стикер |
