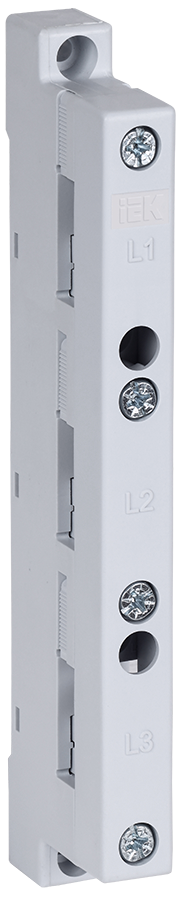

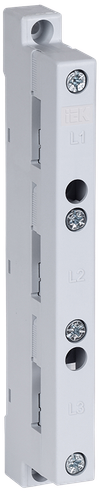

Изолятор шинный плоский ИШП 3P для горизонтальных шин 5х15-10х30мм IEK
Артикул:
Основные характеристики
| Количество полюсов | 3 |
| Тип конструкции | Изолятор плоский |
| Макс. номин. ток, А | 800 |
| Пакет шин 5(3), 10(2) | Нет |
| Ширина, мм | 20.0 |
Описание
Предназначены для крепления, фиксации и изоляции силовых токоведущих шин в горизонтальных плоских системах шинной сборки на напряжение до 1000 В и номинальные токи до 800 А. Используются для упорядоченной организации шинных соединений и установки различных ответвлений от центральных шин при сборке электрических шкафов и щитов НКУ различного назначения.
Срок службы:
15 лет
Гарантия:
3 года
Преимущества
- Высокая прочность.
- Для вертикального крепления шин толщиной 5 и 10 мм.
- Межфазное расстояние 60 мм.
- Температура эксплуатации: –40…+60 °С.
Технические характеристики
| Количество полюсов | 3 |
| Тип конструкции | Изолятор плоский |
| Макс. номин. ток, А | 800 |
| Пакет шин 5(3), 10(2) | Нет |
| Ширина, мм | 20.0 |
| Цвет | Серый |
| Вид или марка материала | Полиамид РА6.6 |
| Материал | Полимерный материал |
| Предел прочности на изгиб, Мпа | > 3 |
| Высота, мм | 55.7 |
| Категория горючести по ГОСТ 28157 | ПВ-0 |
| Напряж пробоя изоляции промышл частоты, кВ | 2.5 |
| Толщина шин, мм | 5 и 10 |
| Температура эксплуатации, °C | -40...50 |
| Расстояние между шинами, мм | 60 |
| Момент затяжки болтов крепленния шин, нм | 1.5 |
| Механ разрушающая сила на изгиб, кН | > 3 |
| Номин раб напряжение, В | 1000 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Групповая | Транспортная | |
|---|---|---|
| Количество | 2 | 140 |
| Единицы измерения | шт | шт |
| Тип упаковки | ПАКЕТ БЕЗ ФОРМЫ | КОРОБКА/БОКС |
| Материал упаковки | ПОЛИЭТИЛЕН (PE) | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4610084007732 | 4610084072594 |
| Вес брутто, кг | 0.39 | 27.3 |
| Вес нетто, кг | 0.382 | 28.5 |
| Объем, м^3 | 0.000484 | 0.05712 |
| Длина, см | 21.6 | 51 |
| Высота, см | 4 | 32 |
| Ширина, см | 5.6 | 35 |
| Способ нанесения информации | На стикер | На коробку |
