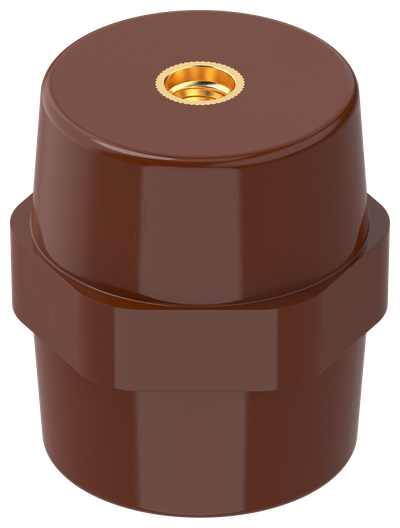

Изолятор опорный SM65 (М10) IEK
Артикул:
Основные характеристики
| Количество полюсов | 1 |
| Макс. номин. ток, А | - |
| Метрический размер резьбы - М | М10 |
| Пакет шин 5(3), 10(2) | Нет |
| Высота, мм | 65.0 |
Описание
Элементы крепления токоведущих шин являются одной из основ безопасности и надежности щитового оборудования. Их ценовая составляющая в конечном изделии незаметна, но значение, которое они играют для эксплуатационных качеств, огромно. Опорные изоляторы изготавливаются по новой технологии эпоксидного формования и обладают рядом серьезных преимуществ по сравнению с полиамидными, фенопластовыми и керамическими изоляторами того же класса.
Срок службы:
30 лет
Гарантия:
3 года
Преимущества
- Закладная с изоляционным материалом образуют монолитную систему.
- Толщина стенки закладной детали обеспечивает заявленный уровень динамометрического усилия.
- Материал сплошной без пор.
- Поверхность изолятора гладкая и очень прочная.
Технические характеристики
| Количество полюсов | 1 |
| Макс. номин. ток, А | - |
| Метрический размер резьбы - М | М10 |
| Пакет шин 5(3), 10(2) | Нет |
| Высота, мм | 65.0 |
| Наибольший наружн диаметр, мм | 60 |
| Глубина, мм | 55.0 |
| Температура эксплуатации, °C | -60…40 |
| Длина резьбы, мм | 18 |
| Материал | Полимерный материал |
| Вид или марка материала | Полиамид усиленный стекловолокном |
| Расстояние между шинами, мм | 65 |
| Толщина шин, мм | - |
| Ширина, мм | 60.0 |
| Момент затяжки болтов крепленния шин, нм | 30.0 |
| Номин раб напряжение, В | 1000 |
| Цвет | Красный |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Групповая | Транспортная | |
|---|---|---|
| Количество | 10 | 60 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ |
| Материал упаковки | КАРТОН | ГОФРОКАРТОН ДВУХСЛОЙНЫЙ |
| Штрихкод | 4610084752281 | 4610084752298 |
| Вес брутто, кг | 3.013 | 18.078 |
| Вес нетто, кг | 2.8 | 16.8 |
| Объем, м^3 | 0.00305 | 0.0183 |
| Длина, см | 33 | 31.5 |
| Высота, см | 7.1 | 13.5 |
| Ширина, см | 13 | 34.5 |
| Способ нанесения информации | На стикер | На стикер |
