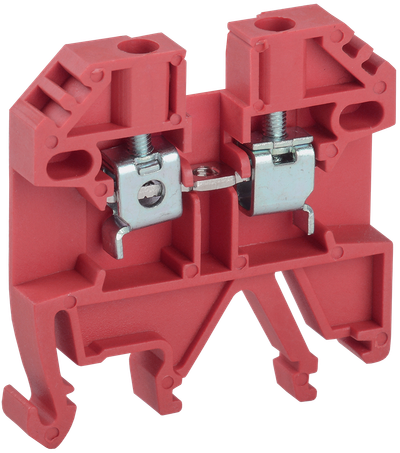

Клемма винтовая КВИ-2,5мм2 красная IEK
Артикул:
Основные характеристики
| Модель или исполнение | Трехфазная установка |
| Количество полюсов | 1 |
| Тип монтажа | DIN-рейка (стандарт) 35 мм |
| Сечение многожильного гибкого провода, мм² | 1...2,5 |
| Цвет | Красный |
Описание
Винтовые клеммы предназначены для постоянного, безопасного и компактного соединения проводников различных сечений в упорядоченных системах распределения внутри электротехнических шкафов. Применяются для крепления фазных, нулевых и защитных проводников. Устанавливаются на DIN-рейку. Цвет исполнений клемм: серый, синий, желтый, зеленый, красный, черный, оранжевый, желто-зеленый (PE).
Преимущества
- Изоляционный корпус выполнен из эластичного и ударопрочного пожаробезопасного полиамида PA6.6, соответствует классификации UL94 V0, обладает превосходной стойкостью к воздействию агрессивных сред и температуры.
- Возможно подключение проводников номинального сечения как с кабельными наконечниками, так и без предварительной подготовки.
- Широкий набор дополнительных принадлежностей: торцевые заглушки, маркировочные пластины, перемычки.
- Испытание на превышение температуры (не более, чем 45°С).
- Испытание на кратковременно выдерживаемый ток 120А на 1мм2 в течение 1 секунды.
- Испытание падения напряжения (не более, чем 3,2мВ).
Особенности конструкции
Технические характеристики
| Модель или исполнение | Трехфазная установка |
| Количество полюсов | 1 |
| Тип монтажа | DIN-рейка (стандарт) 35 мм |
| Сечение многожильного гибкого провода, мм² | 1...2,5 |
| Цвет | Красный |
| Номин раб напряжение, В | 800 |
| Тип электрич соединения 2 | Винтовое соединение |
| Тип изделия/компонента | Клемма КВИ |
| Номинальная способность к присоединению, мм² | 1...2,5 |
| Климатическое исполнение | УХЛ3 |
| Требуется торцевая изолирующая пластина | Да |
| Длина, мм | 40,6 |
| Тип электрич соединения 1 | Винтовое соединение |
| Степень защиты - IP | IP00 |
| Степень защиты - IP без заглушки | IP00 |
| Ремонтопригодность | Нет |
| Макс поперечное сечение проводника, мм² | 2,5 |
| Ширина или размер ячейки, мм | 6.2 |
| Класс негорючести изоляц материала UL94 | V0 |
| Степень загрязнения | 3 |
| Высота, мм | 41,6 |
| Номин напряжение изоляции Ui, В | 6000 |
| Рабочая температура, °C | -60...110 |
| Количество зажимных клемм на 1 полюс | 2 |
| Минимальное сечение, мм | 1.0 |
| Ширина, мм | 6,2 |
| Номин раб напряжение переменного тока Ue, В | ≤ 800 |
| Номин раб напряжение постоянного тока Ue, В | ≤ 800 |
| Материал зажима | Сталь |
| Распространяет горение | Нет |
| Материал токоведущей части | Латунь |
| Относительная влажность воздуха | ≥ 90 |
| Место соединения | Сбоку (поперечное) |
| Сечение одножильного жёсткого провода, мм² | 1...4 |
| Кол-во в комплекте, шт | 50 |
| Материал изоляции корпуса | Полиамид |
| Степень защиты - IP с уст заглушкой | IP20 |
| Номин импульсное выдерживаемое напряжение, кВ | 6 |
| Номин ток In, А | 24 |
| Номин напряжение изоляции, В | 1000 |
| Номин частота, Гц | 50 |
| Материал корпуса | EV000402 |
| Возможно использовать с функцией PEN | Нет |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Групповая | Транспортная | |
|---|---|---|
| Количество | 50 | 3000 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС |
| Материал упаковки | КАРТОН ЛАМИНИРОВАННЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056570199 | 4606056570205 |
| Вес брутто, кг | 0.383 | 23 |
| Вес нетто, кг | ||
| Объем, м^3 | 0.000662 | 0.052224 |
| Длина, см | 21 | 48 |
| Высота, см | 4.5 | 32 |
| Ширина, см | 7 | 34 |
| Способ нанесения информации | На стикер | На стикер |
