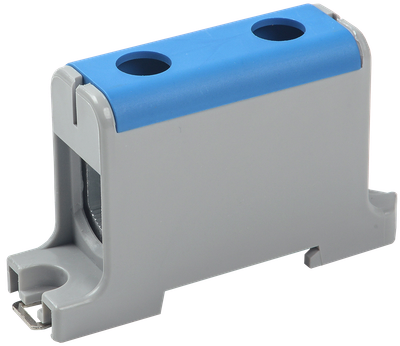

Клемма вводная силовая КВС 16-95мм2 синяя IEK
Артикул:
Основные характеристики
| Модель или исполнение | Нулевая |
| Количество полюсов | 1 |
| Тип монтажа | DIN-рейка / винт |
| Сечение многожильного гибкого провода, мм² | 16...95 |
| Цвет | Синий/голубой |
Описание
Вводные силовые клеммы предназначены для соединения проводников больших размеров от 6 до 240мм2 при организации ввода и распределения проводников внутри электротехнических шкафов и щитов. Применяется для соединения медных и алюминиевых проводников при установке промышленного оборудования. Подключение посредством зажимов делает монтаж максимально простым и быстрым. Прочный корпус из полиамида обладают повышенной пожаростойкостью.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Прочный корпус обладает повышенной пожаростойкостью, выполнен из полиамида PA 6.6 по стандарту UL94 V0 (не поддерживающего горение).
- Специальная паста на зажимном винте и токоведущей шине клеммы увеличивает контактную поверхность и уменьшает потери мощности и нагрев в точке контакта, увеличивая срок службы клеммы.
Технические характеристики
| Модель или исполнение | Нулевая |
| Количество полюсов | 1 |
| Тип монтажа | DIN-рейка / винт |
| Сечение многожильного гибкого провода, мм² | 16...95 |
| Цвет | Синий/голубой |
| Номин раб напряжение, В | 800 |
| Тип электрич соединения 2 | Винтовое соединение |
| Распространяет горение | Нет |
| Климатическое исполнение | УХЛ3 |
| Длина, мм | 88 |
| Номин напряжение изоляции Ui, В | 800 |
| Кол-во в комплекте, шт | 8 |
| Класс негорючести изоляц материала UL94 | V0 |
| Материал корпуса | EV000402 |
| Место соединения | Сбоку (поперечное) |
| Возможно использовать с функцией PEN | Нет |
| Рабочая температура, °C | -40...85 |
| Момент затяжки Нм при сечении проводника, мм² | 20 |
| Ширина или размер ячейки, мм | 24.0 |
| Ширина, мм | 24,0 |
| Количество зажимных клемм на 1 полюс | 2 |
| Сечение одножильного жёсткого провода, мм² | 16...95 |
| Материал токоведущей части | Алюминий |
| Степень защиты - IP | IP20 |
| Требуется торцевая изолирующая пластина | Нет |
| Тип электрич соединения 1 | Винтовое соединение |
| Номин раб напряжение переменного тока Ue, В | ≤ 800 |
| Материал изоляции корпуса | Полиамид |
| Номин частота, Гц | 50 |
| Номинальная способность к присоединению, мм² | 16...95 |
| Номин раб напряжение постоянного тока Ue, В | ≤ 800 |
| Номин ток In, А | Сu: 245 / Al: 220 |
| Материал зажима | Алюминий |
| Высота, мм | 88 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Групповая | Транспортная | |
|---|---|---|
| Количество | 8 | 240 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС |
| Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
| Штрихкод | 4606056504187 | 4606056504194 |
| Вес брутто, кг | 0.79 | 23.7 |
| Вес нетто, кг | ||
| Объем, м^3 | 0.0009041 | 0.043008 |
| Длина, см | 20.5 | 42 |
| Высота, см | 4.5 | 32 |
| Ширина, см | 9.8 | 32 |
| Способ нанесения информации | На стикер | На стикер |
