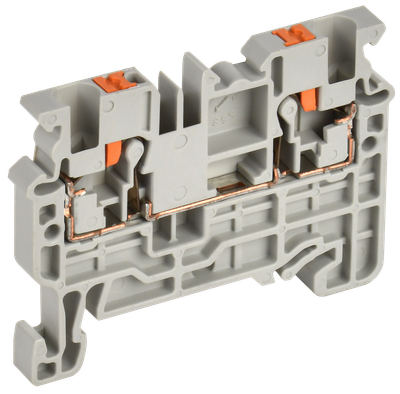

Колодка клеммная CP 2,5мм2 серая IEK
- Видео
Артикул:
Основные характеристики
| Сечение многожильного провода без наконечника, мм² | 0,2...2,5 |
| Тип монтажа | DIN-рейка (стандарт) 35 мм |
| Цвет | Серый |
| Количество уровней | 1 |
| Тип электрич соединения 1 | Соединение с пружинным зажимом |
Описание
Клеммные колодки Push-In серии CP имеют специальную систему соединения, позволяющую подключать провода без использования инструментов. Кабель с наконечниками и одножильные провода можно напрямую подключить в зажим для выполнения соединений. Кнопка должна быть нажата для использования гибкого кабеля без наконечника для подключения. Уравнивание потенциала этих клеммных колодок может быть выполнено с помощью перемычек, доступных в различных конфигурациях полюсов.
Срок службы:
20 лет
Гарантия:
5 лет
Преимущества
- Компактная конструкция клемм.
- Присоединение проводников без использования дополнительных инструментов.
- Удобное отсоединение проводников с помощью нажатия на кнопку.
- Высококачественные пружины Push-In из нержавеющей стали обеспечивают надежное виброустойчивое соединение.
- Подходит для всех типов проводов сечением от 1,5 до 10 мм2.
- Большой ассортимент дополнительных аксессуаров.
Технические характеристики
| Сечение многожильного провода без наконечника, мм² | 0,2...2,5 |
| Тип монтажа | DIN-рейка (стандарт) 35 мм |
| Цвет | Серый |
| Количество уровней | 1 |
| Тип электрич соединения 1 | Соединение с пружинным зажимом |
| Тип электрич соединения 2 | Соединение с пружинным зажимом |
| Требуется торцевая изолирующая пластина | Да |
| Кол-во мест крепления зажимов на уровень | 2 |
| Номин раб напряжение, В | 1000 |
| Сечение одножильного жёсткого провода, мм² | 0,2...4 |
| Номин ток In, А | 24 |
| Рабочая температура, °C | -40...85 |
| Материал корпуса | Полиамид 6.6 |
| Материал изоляции корпуса | Прочее |
| Ширина или размер ячейки, мм | 5.0 |
| Место соединения | Сверху |
| Сечение многожильного гибкого провода, мм² | 0,2...2,5 |
| Длина, мм | 49.70 |
| Количество полюсов | 1 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Групповая | Транспортная | |
|---|---|---|
| Количество | 100 | 2000 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС |
| Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4610084503555 | 4610084788716 |
| Вес брутто, кг | 0.6 | 12 |
| Вес нетто, кг | 0.6 | 12 |
| Объем, м^3 | 0.0017 | 0.034 |
| Длина, см | 21 | 52 |
| Высота, см | 4 | 20 |
| Ширина, см | 12.8 | 32.2 |
| Способ нанесения информации | На стикер | На стикер |
