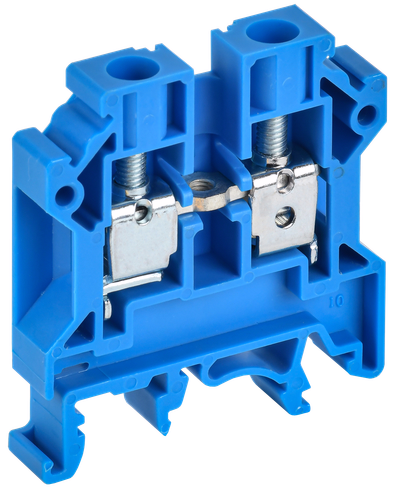

ARMAFIX Клемма винтовая CTS 6мм2 синяя IEK
- Видео
Артикул:
Основные характеристики
| Сечение многожильного провода без наконечника, мм² | 0,5...6 |
| Тип монтажа | DIN-рейка (стандарт) 35 мм |
| Цвет | Синий/голубой |
| Количество уровней | 1 |
| Тип электрич соединения 1 | Винтовое соединение |
Описание
Клеммные колодки с винтовыми зажимами серии CTS используются в различных решениях промышленности, энергетики, инфраструктуры. Они имеют универсальную систему зажима с высоким контактным усилием. Винтовые клеммные колодки CTS являются наиболее универсальными клеммами для управления, автоматизации, контрольно-измерительных приборов и распределения питания. Диапазон сечений подключаемых проводников от 2,5 до 120 кв.мм.
Срок службы:
20 лет
Гарантия:
5 лет
Преимущества
- Компактная конструкция клемм.
- Легкий монтаж на DIN-рейку с помощью отвертки.
- Подходит для всех типов проводов с диаметрами сечения от 2,5 до 120 мм2.
- Оцинкованные резьбовые винты, изготовленные методом холодной ковки, обеспечивают усиленный момент затяжки и виброустойчивое соединение.
- Высокую электропроводимость соединения обеспечивает покрытие оловом медных сплавов.
- Большой ассортимент дополнительных аксессуаров.
- Плоская область зажима обеспечивает надежный захват проводов меньшего сечения.
Технические характеристики
| Сечение многожильного провода без наконечника, мм² | 0,5...6 |
| Тип монтажа | DIN-рейка (стандарт) 35 мм |
| Цвет | Синий/голубой |
| Количество уровней | 1 |
| Тип электрич соединения 1 | Винтовое соединение |
| Тип электрич соединения 2 | Винтовое соединение |
| Требуется торцевая изолирующая пластина | Да |
| Кол-во мест крепления зажимов на уровень | 2 |
| Ширина или размер ячейки, мм | 8.0 |
| Материал изоляции корпуса | Термопласт |
| Сечение многожильного гибкого провода, мм² | 0,5...6 |
| Рабочая температура, °C | -40...85 |
| Место соединения | Сбоку (поперечное) |
| Номин раб напряжение, В | 1000 |
| Количество полюсов | 1 |
| Высота самой нижней позиции для монтажа, мм | 47.8 |
| Сечение многожильного провода с наконечником, мм² | 0,5...6 |
| Номин ток In, А | 41 |
| Длина, мм | 43.00 |
| Сечение одножильного жёсткого провода, мм² | 0,5...6 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Групповая | Транспортная | |
|---|---|---|
| Количество | 100 | 1000 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС |
| Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4610084503234 | 4610084788815 |
| Вес брутто, кг | 1.379 | 13.79 |
| Вес нетто, кг | 1.4 | 14 |
| Объем, м^3 | 0.003 | 0.03 |
| Длина, см | 23.9 | 36.1 |
| Высота, см | 5.1 | 27.2 |
| Ширина, см | 16.6 | 31 |
| Способ нанесения информации | На стикер | На стикер |
