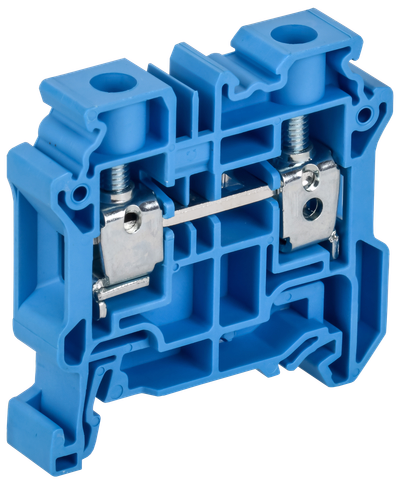

ARMAFIX Клемма винтовая CY10BU Ex IEK
Новинка
Артикул:
Основные характеристики
| Сечение многожильного провода без наконечника, мм² | 0,2...10 |
| Тип монтажа | DIN-рейка (стандарт) 35 мм |
| Цвет | Синий/голубой |
| Количество уровней | 1 |
| Тип электрич соединения 1 | Винтовое соединение |
Описание
Клеммные колодки CY обладают рядом конструктивных особенностей, упрощающих монтаж. Система винтовых зажимов гарантирует прочную фиксацию проводника. Единый размер торцевых пластин и разделителей цепей позволяет минимизировать складской запас аксессуаров. Клеммные колодки серии CY производятся в соответствии с Директивой 2014/34/EU «Оборудование и защитные системы, предназначенные для использования в потенциально взрывоопасных средах» и имеют соответствующий сертификат, в связи с этим клеммные колодки серии CY имеют знак взрывозащиты (EX) непосредственно на корпусе клеммы.
Срок службы:
20 лет
Гарантия:
5 лет
Преимущества
- Единый профиль клемм от 2,5–10 мм², позволяет использовать единый ряд аксессуаров (торцевая заглушка, разделитель) для всего ряда клемм.
- 2 независимых ряда для установки перемычек позволяет быстро создавать необходимые коммутации в клеммном ряду.
- Конструкция клеммы позволяет установку маркировки как на верхнюю, так и на боковые поверхности клемм.
Технические характеристики
| Сечение многожильного провода без наконечника, мм² | 0,2...10 |
| Тип монтажа | DIN-рейка (стандарт) 35 мм |
| Цвет | Синий/голубой |
| Количество уровней | 1 |
| Тип электрич соединения 1 | Винтовое соединение |
| Требуется торцевая изолирующая пластина | Да |
| Тип электрич соединения 2 | Винтовое соединение |
| Сечение многожильного провода с наконечником, мм² | 0,2...10 |
| Сечение одножильного жёсткого провода, мм² | 0,2...10 |
| Рабочая температура, °C | -60...110 |
| Проверенная на взрывоопасность по Ex e | Да |
| Место соединения | Сбоку (поперечное) |
| Кол-во мест крепления зажимов на уровень | 2 |
| Ширина или размер ячейки, мм | 10.0 |
| Материал изоляции корпуса | Термопласт |
| Класс негорючести изоляц материала UL94 | V0 |
| Номин ток In, А | 51 |
| Сечение многожильного гибкого провода, мм² | 0,2...10 |
| Длина, мм | 50.00 |
| Номин раб напряжение, В | 630 |
| Количество полюсов | 1 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Групповая | Транспортная | |
|---|---|---|
| Количество | 50 | 500 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ДВУХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4630293033957 | 4630293033964 |
| Вес брутто, кг | 1.064 | 10.64 |
| Вес нетто, кг | 0.95 | 9.5 |
| Объем, м^3 | 0.00215 | 0.0215 |
| Длина, см | 26 | 32.6 |
| Высота, см | 5.1 | 23 |
| Ширина, см | 10.5 | 28.8 |
| Способ нанесения информации | На стикер | На стикер |
