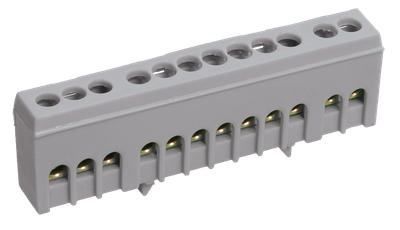

Шина L "фаза" в корпусном изоляторе на DIN-рейку ШНИ-6х9-12-К-Ср IEK
Артикул:
Основные характеристики
| Размеры поля или шага, мм | - |
| Подходит для устройств с вспомогат перекл | Нет |
| Изолированный | Да |
| Длина, мм | 88 |
| Номинальный ток, А | 100 |
Описание
Шины с изолятором типа ШНИ предназначены для электрического и механического соединения нулевых, защитных и фазных проводников. Конструктивно шины ШНИ выполнены из латунной шины, установленной на пластиковый изолятор или в изолятор, изготовленный из самозатухающего пластика. Нормальными условиями эксплуатации шин являютcя: - температура окружающей среды от –40 до +50 С; - среднее значение относительной влажности не более 90%.
Срок службы:
15 лет
Гарантия:
2 года
Преимущества
- Имеют возможность крепления на DIN-рейку и монтажную панель.
- Изолятор шины выполнен из негорючих материалов.
Технические характеристики
| Размеры поля или шага, мм | - |
| Подходит для устройств с вспомогат перекл | Нет |
| Изолированный | Да |
| Длина, мм | 88 |
| Номинальный ток, А | 100 |
| Номин продолжительный ток Iu, А | - |
| Количество полюсов | 1 |
| Номин напряжение, В | 400 |
| Ширина, мм | 88 |
| Перфорированный | Нет |
| Самозатухающий - -ая | Да |
| Поперечное сечение, мм² | 13 |
| Количество расширений модуля | 0 |
| Высота, мм | 31 |
| Материал изоляции | Полиамид |
| Номин напряжение изоляции Ui, В | 500 |
| Общ количество полюсов | 1 |
| Тип подключения | Прочее |
| Максимальное количество подключаемых устройств | 12 |
| Цвет | Серый |
| Температура эксплуатации, °C | -40...50 |
| Подходит для устройств с N-шиной | Нет |
| Количество фаз | 1 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 10 | 400 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | ПАКЕТ ПРЯМОУГОЛЬНЫЙ | ГОФРОКОРОБ |
| Материал упаковки | НЕ УКАЗАН | ПОЛИЭТИЛЕН НИЗКОЙ ПЛОТНОСТИ (LDPE) | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056203295 | 4606056203301 | 4606056203318 |
| Вес брутто, кг | 0.056 | 0.563 | 22.5 |
| Вес нетто, кг | 0.056 | 0.56 | 21.5 |
| Объем, м^3 | 0.00004 | 0.000368 | 0.016128 |
| Длина, см | 8.8 | 8.8 | 16 |
| Высота, см | 1.4 | 3.1 | 28 |
| Ширина, см | 3.1 | 13.5 | 36 |
| Способ нанесения информации | На стикер | На стикер | На стикер |
