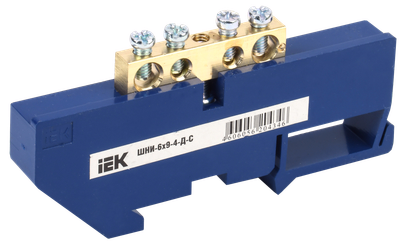

Шина N "ноль" на DIN-изол ШНИ-6х9-4-Д-С IEK
Основные характеристики
Номин ток In, А | 100 |
Количество шин | 1 |
Материал | Латунь |
Тип поверхности | Необработанная |
Количество кабельных выводов | 4 |
Описание
Шины с изолятором типа ШНИ предназначены для электрического и механического соединения нулевых, защитных и фазных проводников. Конструктивно шины ШНИ выполнены из латунной шины, установленной на пластиковый изолятор или в изолятор, изготовленный из самозатухающего пластика. Нормальными условиями эксплуатации шин являютcя: - температура окружающей среды от –40 до +50 С; - среднее значение относительной влажности не более 90%.
Срок службы:
15 лет
Гарантия:
2 года
Преимущества
- Изолятор шины выполнен из негорючих материалов.
- Широкий номенклатурный ряд.
Особенности конструкции
Крепится на DIN-рейку, выполнена с DIN-изолятором.
Технические характеристики
Номин ток In, А | 100 |
Количество шин | 1 |
Материал | Латунь |
Тип поверхности | Необработанная |
Количество кабельных выводов | 4 |
Длина шины, мм | 38 |
Типоисполнение | С DIN - изолятором |
Номин напряжение, В | 400 |
Макс поперечное сечение проводника, мм² | 16/6 |
Температура эксплуатации, °C | -40...50 |
Ширина, мм | 88,5 |
Высота, мм | 42 |
Глубина, мм | 12 |
Документация
Сертификаты
Отказное письмо ТР ЕАЭС (PDF, 1.207 MB)
Отказное письмо ТР ЕАЭС (PDF, 0.586 MB)
Декларация ТР (JPG, 0.279 MB)
Сертификат соответствия (JPG, 1.759 MB)
Письмо разъяснение (PDF, 3.431 MB)
Отказное письмо ТР ЕАЭС (PDF, 1.224 MB)
Сертификат ТР ТС (PDF, 1.683 MB)
Отказное письмо ТР ТС ЭМС, ОБМиО, ТР ЕАЭС (PDF, 0.213 MB)
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество | 1 | 20 | 500 |
Единицы измерения | шт | шт | шт |
Тип упаковки | БЕЗ УПАКОВКИ | ПАКЕТ ПРЯМОУГОЛЬНЫЙ | ГОФРОКОРОБ |
Материал упаковки | НЕ УКАЗАН | ПОЛИЭТИЛЕН НИЗКОЙ ПЛОТНОСТИ (LDPE) | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
Штрихкод | 4606056204346 | 4606056204353 | 4606056204360 |
Вес брутто, кг | 0.033 | 0.653 | 16.32 |
Вес нетто, кг | 0.054 | 1.08 | 26.125 |
Объем, м^3 | 0.000063 | 0.000972 | 0.031666 |
Длина, см | 8.9 | 9 | 24.5 |
Высота, см | 1.2 | 4.5 | 27.5 |
Ширина, см | 4.2 | 24 | 47 |
Способ нанесения информации | На стикер | На стикер | На стикер |
