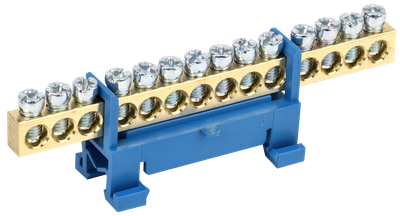

Шина N "ноль" на DIN-изоляторе типа "Стойка" ШНИ-6х9-14-С-С IEK
Основные характеристики
| Номин ток In, А | 100 |
| Количество шин | 1 |
| Температура эксплуатации, °C | -40...50 |
| Тип поверхности | Необработанная |
| Типоисполнение | DIN - изолятор типа Стойка |
Описание
Шины с изолятором типа ШНИ предназначены для электрического и механического соединения нулевых, защитных и фазных проводников. Конструктивно шины ШНИ выполнены из латунной шины, установленной на пластиковый изолятор или в изолятор, изготовленный из самозатухающего пластика. Нормальными условиями эксплуатации шин являютcя: - температура окружающей среды от –40 до +50 С; - среднее значение относительной влажности не более 90%.
Срок службы:
15 лет
Гарантия:
2 года
Преимущества
- Изолятор шины выполнен из негорючих материалов.
Особенности конструкции
Крепится на DIN-рейку, выполнена с изолятором типа "Стойка".
Технические характеристики
| Номин ток In, А | 100 |
| Количество шин | 1 |
| Температура эксплуатации, °C | -40...50 |
| Тип поверхности | Необработанная |
| Типоисполнение | DIN - изолятор типа Стойка |
| Высота, мм | 29,6 |
| Глубина, мм | 22,5 |
| Длина шины, мм | 98 |
| Количество кабельных выводов | 14 |
| Макс поперечное сечение проводника, мм² | 10 |
| Материал | Латунь |
| Номин напряжение, В | 400 |
Документация
Сертификаты
Отказное письмо ТР ЕАЭС (PDF, 1.207 MB)
Отказное письмо ФЗ-123 (PDF, 21.085 MB)
Декларация ТР (JPG, 0.279 MB)
Сертификат соответствия (JPG, 1.759 MB)
Письмо разъяснение (PDF, 3.431 MB)
Отказное письмо ТР ЕАЭС (PDF, 1.224 MB)
Отказное письмо ТР ЕАЭС (PDF, 0.586 MB)
Отказное письмо ТР ЕАЭС 043 (PDF, 21.415 MB)
Сертификат ТР ТС (PDF, 1.683 MB)
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 10 | 300 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | ПАКЕТ ПРЯМОУГОЛЬНЫЙ | ГОФРОКОРОБ |
| Материал упаковки | НЕ УКАЗАН | ПОЛИЭТИЛЕН НИЗКОЙ ПЛОТНОСТИ (LDPE) | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056155648 | 4606056155624 | 4606056155631 |
| Вес брутто, кг | 0.051 | 0.51 | 15.3 |
| Вес нетто, кг | 0.054 | 0.54 | 15.35 |
| Объем, м^3 | 0.000066 | 0.000662 | 0.0198 |
| Длина, см | 9.8 | 9.8 | 33 |
| Высота, см | 2.3 | 3 | 20 |
| Ширина, см | 3 | 22.5 | 30 |
| Способ нанесения информации | На стикер | На стикер | На стикер |
