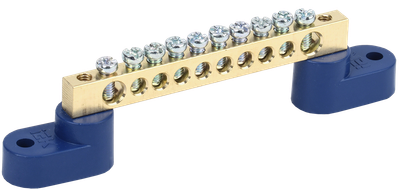

Шина N "ноль" на двух угловых изоляторах ШНИ-6х9-10-У2-С IEK
Артикул:
Основные характеристики
| Номин ток In, А | 100 |
| Количество шин | 1 |
| Сечение шины | IEK_V0000115 |
| Высота, мм | 27,8 |
| Тип поверхности | Необработанная |
Описание
Шины с изолятором типа ШНИ предназначены для электрического и механического соединения нулевых, защитных и фазных проводников. Конструктивно шины ШНИ выполнены из латунной шины, установленной на пластиковый изолятор или в изолятор, изготовленный из самозатухающего пластика. Нормальными условиями эксплуатации шин являютcя: - температура окружающей среды от –40 до +50 С; - среднее значение относительной влажности не более 90%.
Преимущества
- Изоляторы шины выполнены из негорючих материалов.
- Широкий номенклатурный ряд.
Технические характеристики
| Номин ток In, А | 100 |
| Количество шин | 1 |
| Сечение шины | IEK_V0000115 |
| Высота, мм | 27,8 |
| Тип поверхности | Необработанная |
| Ширина, мм | 68...96 |
| Назначение шины | IEK_V0000130 |
| Винты крепления | EV009090 |
| Глубина, мм | 15...29 |
| Материал | Латунь |
| Модель или исполнение | EV000154 |
| Количество кабельных выводов | 10 |
| Типоисполнение | С 2-мя угловыми изоляторами |
| Тип монтажа | EV000717 |
| Температура эксплуатации, °C | -40...50 |
| Номин напряжение, В | 400 |
| Климатическое исполнение | IEK_V0000111 |
| Макс поперечное сечение проводника, мм² | 16/6 |
| Цвет изолятора | EV000080 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 10 | 500 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | ПАКЕТ ПРЯМОУГОЛЬНЫЙ | ГОФРОКОРОБ |
| Материал упаковки | НЕ УКАЗАН | ПОЛИЭТИЛЕН НИЗКОЙ ПЛОТНОСТИ (LDPE) | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056155129 | 4606056155112 | 4606056155136 |
| Вес брутто, кг | 0.042 | 0.424 | 21 |
| Вес нетто, кг | 0.045 | 0.45 | 21.5 |
| Объем, м^3 | 0.000055 | 0.00055 | 0.027324 |
| Длина, см | 8.3 | 21.3 | 48.1 |
| Высота, см | 1.5 | 4 | 20.2 |
| Ширина, см | 2.8 | 20.4 | 28.3 |
| Способ нанесения информации | На стикер | На стикер | На стикер |
