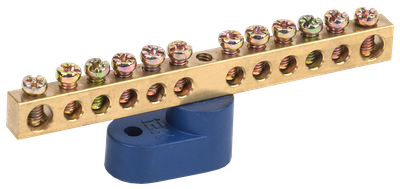

Шина N "ноль" на одном угловом изоляторе ШНИ-6х9-12-У1-С IEK
Артикул:
Основные характеристики
| Номин ток In, А | 100 |
| Количество шин | 1 |
| Сечение шины | 6х9 |
| Назначение шины | N-ноль |
| Тип монтажа | Винтовой, на монтажную панель |
Описание
Шины с изолятором типа ШНИ предназначены для электрического и механического соединения нулевых, защитных и фазных проводников. Конструктивно шины ШНИ выполнены из латунной шины, установленной на пластиковый изолятор или в изолятор, изготовленный из самозатухающего пластика. Нормальными условиями эксплуатации шин являютcя: - температура окружающей среды от –40 до +50 С; - среднее значение относительной влажности не более 90%.
Срок службы:
15 лет
Гарантия:
2 года
Преимущества
- Изолятор шины выполнен из негорючих материалов.
- Широкий номенклатурный ряд.
Технические характеристики
| Номин ток In, А | 100 |
| Количество шин | 1 |
| Сечение шины | 6х9 |
| Назначение шины | N-ноль |
| Тип монтажа | Винтовой, на монтажную панель |
| Глубина, мм | 29 |
| Температура эксплуатации, °C | -40...50 |
| Типоисполнение | С 1-м угловым изолятором |
| Климатическое исполнение | У1 |
| Длина шины, мм | 90 |
| Тип поверхности | Необработанная |
| Высота, мм | 26,3 |
| Макс поперечное сечение проводника, мм² | 16/6 |
| Цвет изолятора | Синий |
| Модель или исполнение | Прочее |
| Материал | Латунь |
| Винты крепления | М4 |
| Номин напряжение, В | 400 |
| Количество кабельных выводов | 12 |
Документация
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 10 | 500 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | ПАКЕТ ПРЯМОУГОЛЬНЫЙ | ГОФРОКОРОБ |
| Материал упаковки | НЕ УКАЗАН | ПОЛИЭТИЛЕН НИЗКОЙ ПЛОТНОСТИ (LDPE) | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056154986 | 4606056154962 | 4606056154979 |
| Вес брутто, кг | 0.05 | 0.5 | 25 |
| Вес нетто, кг | 0.05 | 0.5 | 24 |
| Объем, м^3 | 0.000041 | 0.000405 | 0.02025 |
| Длина, см | 9 | 9 | 24 |
| Высота, см | 2.9 | 3 | 25 |
| Ширина, см | 2.6 | 15 | 45 |
| Способ нанесения информации | На стикер | На стикер | На стикер |
