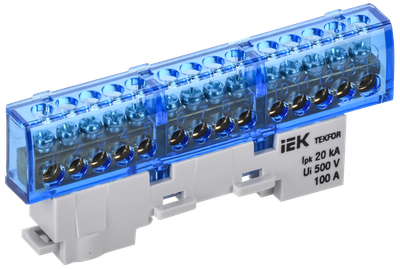

TEKFOR Шина N "ноль" изолированная на универсальном держателе 6х9-14-С IEK

Новинка
- Видео
Артикул:
Основные характеристики
Номин ток In, А | 100 |
Количество шин | 1 |
Сечение шины | 6х9 |
Тип поверхности | Необработанная |
Номин напряжение изоляции Ui, В | 500 |
Описание
Шины с изолятором предназначены для электрического и механического соединения нулевых, защитных и фазных проводников. Применяются в щитовых сборках, либо в технологическом оборудовании в качестве комплектующих. Контактная часть шин выполнена из латуни, прижимные винты из оцинкованной стали, изолятор из негорючего пластика. При подключении к шине медных многожильных проводов необходимо их оконцевание наконечниками-гильзами. Нормальные условия эксплуатации шин: - температура окружающей среды от –40 до +50 С; - среднее значение относительной влажности не более 90%.
Срок службы:
15 лет
Гарантия:
2 года
Преимущества
- Удобная сборно-разборная конструкция изолятора шины.
- Закрытый корпус из негорючего материала с защитой от случайного прикосновения к токоведущим частям.
- Универсальный держатель шины с вариантами установки как на DIN-рейку, так и на плоскую поверхность.

Технические характеристики
Номин ток In, А | 100 |
Количество шин | 1 |
Сечение шины | 6х9 |
Тип поверхности | Необработанная |
Номин напряжение изоляции Ui, В | 500 |
Минимальное сечение, мм² | 2 |
Высота, мм | 40,4 |
Модель или исполнение | Прочее |
Температура эксплуатации, °C | -40...50 |
Типоисполнение | С DIN - изолятором |
Назначение шины | N-ноль |
Количество кабельных выводов | 14 |
Тип монтажа | На DIN рейку |
Макс поперечное сечение проводника, мм² | 16 |
Винты крепления | М4 |
Ширина, мм | 97 |
Номин напряжение, В | 500 |
Материал | Латунь |
Цвет изолятора | Синий |
Глубина, мм | 18,8 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Монтаж
Модели для проектировщиков
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество | 1 | 5 | 50 |
Единицы измерения | шт | шт | шт |
Тип упаковки | БЕЗ УПАКОВКИ | ПАКЕТ БЕЗ ФОРМЫ | ГОФРОКОРОБ |
Материал упаковки | НЕ УКАЗАН | ПОЛИЭТИЛЕН (PE) | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
Штрихкод | 4610084719543 | 4610084719567 | 4610084719581 |
Вес брутто, кг | 0.068 | 0.342 | 3.423 |
Вес нетто, кг | 0.062 | 0.309 | 3.09 |
Объем, м^3 | 0.000257 | 0.001285 | 0.01285 |
Длина, см | 9.7 | 17.3 | 30.8 |
Высота, см | 4 | 3.1 | 18.7 |
Ширина, см | 1.9 | 13.5 | 22.3 |
Способ нанесения информации | На стикер | На стикер | На стикер |
