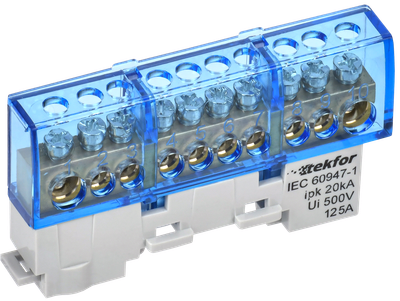

TEKFOR Шина N "ноль" изолированная на универсальном держателе 8х12-10-С IEK
- Видео
Артикул:
Основные характеристики
| Номин ток In, А | 125 |
| Количество шин | 1 |
| Сечение шины | IEK_V0000116 |
| Тип монтажа | EV000242 |
| Макс поперечное сечение проводника, мм² | 25 |
Описание
Шины с изолятором предназначены для электрического и механического соединения нулевых, защитных и фазных проводников. Применяются в щитовых сборках, либо в технологическом оборудовании в качестве комплектующих. Контактная часть шин выполнена из латуни, прижимные винты из оцинкованной стали, изолятор из негорючего пластика. При подключении к шине медных многожильных проводов необходимо их оконцевание наконечниками-гильзами. Нормальные условия эксплуатации шин: - температура окружающей среды от –40 до +50 С; - среднее значение относительной влажности не более 90%.
Срок службы:
15 лет
Гарантия:
2 года
Преимущества
- Удобная сборно-разборная конструкция изолятора шины.
- Закрытый корпус из негорючего материала с защитой от случайного прикосновения к токоведущим частям.
- Универсальный держатель шины с вариантами установки как на DIN-рейку, так и на плоскую поверхность.
Технические характеристики
| Номин ток In, А | 125 |
| Количество шин | 1 |
| Сечение шины | IEK_V0000116 |
| Тип монтажа | EV000242 |
| Макс поперечное сечение проводника, мм² | 25 |
| Минимальное сечение, мм² | 2 |
| Назначение шины | IEK_V0000130 |
| Номин напряжение, В | 500 |
| Ширина, мм | 85 |
| Тип поверхности | Необработанная |
| Глубина, мм | 18,8 |
| Материал | Латунь |
| Номин напряжение изоляции Ui, В | 500 |
| Цвет изолятора | EV000080 |
| Винты крепления | EV008589 |
| Типоисполнение | С DIN - изолятором |
| Высота, мм | 45,4 |
| Модель или исполнение | EV000154 |
| Температура эксплуатации, °C | -40...50 |
| Количество кабельных выводов | 10 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Монтаж
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 5 | 50 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | ПАКЕТ БЕЗ ФОРМЫ | ГОФРОКОРОБ |
| Материал упаковки | НЕ УКАЗАН | ПОЛИЭТИЛЕН (PE) | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
| Штрихкод | 4610084721881 | 4610084721904 | 4610084721928 |
| Вес брутто, кг | 0.09 | 0.449 | 4.489 |
| Вес нетто, кг | 0.074 | 0.372 | 3.72 |
| Объем, м^3 | 0.000245 | 0.001225 | 0.01225 |
| Длина, см | 8.5 | 23.6 | 31.1 |
| Высота, см | 4.5 | 2.6 | 18 |
| Ширина, см | 1.9 | 18 | 21.9 |
| Способ нанесения информации | На стикер | На стикер | На стикер |
