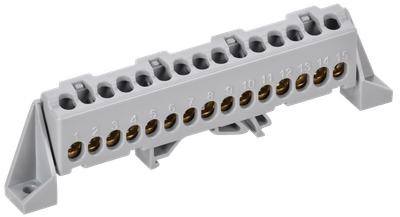

TEKFOR Шина L "фаза" в комбинированном DIN-изоляторе "Стойка" 6х9-15-Ср IEK
- Видео
Артикул:
Основные характеристики
| Номин ток In, А | 100 |
| Количество шин | 1 |
| Сечение шины | IEK_V0000115 |
| Тип монтажа | EV000242 |
| Материал | Латунь |
Описание
Шины с изолятором предназначены для электрического и механического соединения нулевых, защитных и фазных проводников. Применяются в щитовых сборках, либо в технологическом оборудовании в качестве комплектующих. Контактная часть шин выполнена из латуни, прижимные винты из оцинкованной стали, изолятор из негорючего пластика. При подключении к шине медных многожильных проводов необходимо их оконцевание наконечниками-гильзами. Нормальные условия эксплуатации шин: - температура окружающей среды от –40 до +50 С; - среднее значение относительной влажности не более 90%.
Срок службы:
15 лет
Гарантия:
2 года
Преимущества
- Удобная сборно-разборная конструкция изолятора шины с возможностью подключения проводников с двух сторон.
- Закрытый корпус из негорючего материала.
- Защита от случайного прикосновения к токоведущим частям.
- Комбинированный DIN-изолятор с вариантами установки на монтажную панель щита, на классическую 35мм DIN-рейку или на DIN-рейку с G-профилем.
Технические характеристики
| Номин ток In, А | 100 |
| Количество шин | 1 |
| Сечение шины | IEK_V0000115 |
| Тип монтажа | EV000242 |
| Материал | Латунь |
| Минимальное сечение, мм² | 2 |
| Высота, мм | 33,2 |
| Ширина, мм | 128 |
| Назначение шины | IEK_V0000129 |
| Глубина, мм | 12,4 |
| Модель или исполнение | EV000154 |
| Цвет изолятора | EV000270 |
| Температура эксплуатации, °C | -40...50 |
| Макс поперечное сечение проводника, мм² | 16 |
| Типоисполнение | Комбинированный DIN - изолятор Стойка |
| Винты крепления | EV009090 |
| Номин напряжение, В | 500 |
| Номин напряжение изоляции Ui, В | 500 |
| Количество кабельных выводов | 15 |
| Тип поверхности | Необработанная |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Монтаж
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 5 | 80 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | ПАКЕТ БЕЗ ФОРМЫ | ГОФРОКОРОБ |
| Материал упаковки | НЕ УКАЗАН | ПОЛИЭТИЛЕН (PE) | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
| Штрихкод | 4610084719666 | 4610084719680 | 4610084719703 |
| Вес брутто, кг | 0.06 | 0.302 | 4.836 |
| Вес нетто, кг | 0.056 | 0.281 | 4.496 |
| Объем, м^3 | 0.000195 | 0.000975 | 0.0156 |
| Длина, см | 12.8 | 21.9 | 31 |
| Высота, см | 3 | 3.1 | 18.4 |
| Ширина, см | 1.2 | 16.1 | 27.3 |
| Способ нанесения информации | На стикер | На стикер | На стикер |
