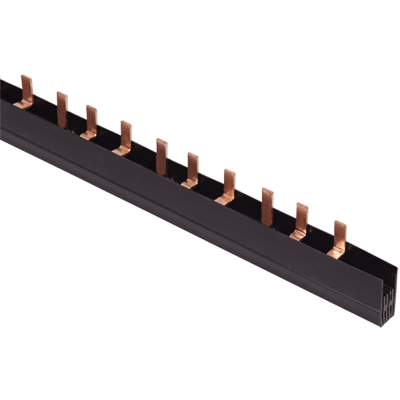

Шина соединительная типа PIN (штырь) 3Р 100А шаг 27мм (1м) IEK
Артикул:
Основные характеристики
| Номин ток In, А | 100 |
| Модель или исполнение | Прочее |
| Луженый | Нет |
| Длина, мм | 1000 |
| Ширина, мм | 17,4 |
Описание
Применяются для удобного и безопасного соединения групп: ВА (выключатели автоматические), АД (автоматы дифференциальные), ВД (выключатели дифференциальные), ВН (выключатели нагрузки). Шины с шагом 18 мм предназначены для коммутации аппаратуры шириной, кратной одному модулю, шины с шагом 27 мм предназначены для коммутации изделий шириной, кратной полутора модулям. Шины, рассчитанные на номинальный ток 100 А, могут быть использованы с номинальным током 125 А, если вводной автомат подключать по центру. Для полуторамодульных шин имеются боковые заглушки.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Выполнены из медных пластин и помещены в пластиковый изолирующий корпус не поддерживающий горение.
- Могут быть использованы с номинальным током 125А, если вводной автомат подключить по центру.
Технические характеристики
| Номин ток In, А | 100 |
| Модель или исполнение | Прочее |
| Луженый | Нет |
| Длина, мм | 1000 |
| Ширина, мм | 17,4 |
| Высота, мм | 46,2 |
| Гибкий | Нет |
| Поперечное сечение жилы, мм² | 595 |
| С уплотнительным кольцом | Нет |
| Количество полюсов | 3 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 4 | 20 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | ПАКЕТ ПРЯМОУГОЛЬНЫЙ | ГОФРОКОРОБ |
| Материал упаковки | НЕ УКАЗАН | ПОЛИЭТИЛЕН НИЗКОЙ ПЛОТНОСТИ (LDPE) | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056183214 | 4606056183092 | 4606056183108 |
| Вес брутто, кг | 1.29 | 5.16 | 25.8 |
| Вес нетто, кг | 1.05 | 4.41 | 20 |
| Объем, м^3 | 0.001071 | 0.001836 | 0.02142 |
| Длина, см | 102 | 102 | 102 |
| Высота, см | 1.7 | 4.5 | 10.5 |
| Ширина, см | 4.6 | 4 | 20 |
| Способ нанесения информации | На изделие | На стикер | На стикер |
