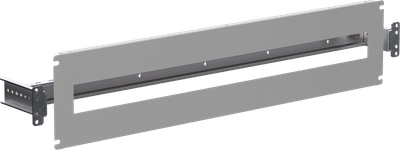

FORMAT Комплект установки модульного автоматического выключателя (внутренняя дверь) 150х600мм 24 модуля IEK
- Видео
Артикул:
Основные характеристики
| Ширина, мм | 565.0 |
| Количество модулей на DIN рейке | 24 |
| Количество DIN реек | 1 |
| Высота, мм | 150.0 |
| Глубина, мм | 120.0 |
Описание
Предназначен для монтажа модульного оборудования и ограничения доступа к токоведущим частям.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Кронштейн крепления DIN-рейки имеет перфорацию с возможностью регулировки отступа рейки от лицевой панели.
- Диапазон регулирования от 54 мм до 116,5 мм.
- Шаг регулирования 12,5 мм.
- Для монтажа лицевой панели требуется предварительная установка уголка вертикального для фальш-панелей.
Особенности конструкции
Кронштейн крепления DIN-рейки имеет перфорацию с возможностью регулировки отступа рейки от лицевой панели. Диапазон регулирования от 54 мм до 116,5 мм.
Технические характеристики
| Ширина, мм | 565.0 |
| Количество модулей на DIN рейке | 24 |
| Количество DIN реек | 1 |
| Высота, мм | 150.0 |
| Глубина, мм | 120.0 |
| Тип крышки | С вырезом |
| С клеммами N-PE | Нет |
| С крышкой | Нет |
| Монтажная плита | Нет |
| Материал | Сталь |
| Фактура поверхности | Шагрень |
| Толщина металла, мм | 0.8 |
| Номер цвета RAL | 7035 |
| Кол-во в комплекте, шт | 1 |
| С монтажной платой | Нет |
| Температура эксплуатации, °C | -40...45 |
| Подходит для 19-дюймового монтажа | Нет |
Документация
Сертификаты
Паспорта и РЭ
Модели для проектировщиков
Информационные материалы
Комплектация
Лицевая панель - 1 шт.
DIN-рейка - 1 шт.
Кронштейны для крепления - 2 шт.
Метизы для установки.
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | компл | компл |
| Тип упаковки | ОДНОРАЗОВАЯ ОБОЛОЧКА | ОДНОРАЗОВАЯ ОБОЛОЧКА |
| Материал упаковки | ПОЛИЭТИЛЕН ВЫСОКОЙ ПЛОТНОСТИ (HDPE) | ПОЛИЭТИЛЕН ВЫСОКОЙ ПЛОТНОСТИ (HDPE) |
| Штрихкод | 4610084228267 | 4610084228267 |
| Вес брутто, кг | 1.335 | 1.335 |
| Вес нетто, кг | 1.2 | 1.2 |
| Объем, м^3 | 0.00748 | 0.00748 |
| Длина, см | 6 | 61.6 |
| Высота, см | 16 | 5.7 |
| Ширина, см | 61 | 21.3 |
| Способ нанесения информации | На стикер | На стикер |
