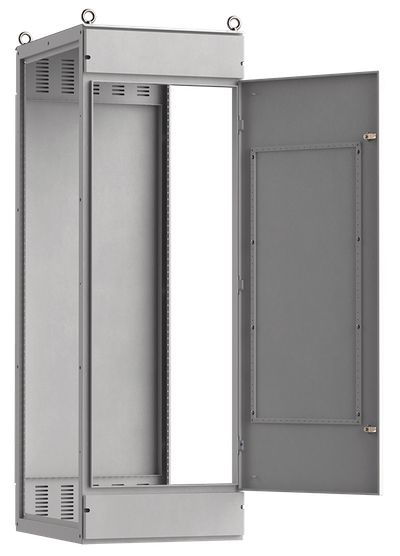

SMART Корпус металлический ГРЩ 1800х600х800мм IP31 IEK
- 3D
Основные характеристики
| Глубина, мм | 800 |
| Номер цвета RAL | 7035 |
| Высота, мм | 1800 |
| С монтажной платой | Нет |
| Ширина, мм | 600 |
Описание
Новый металлический корпус ГРЩ SMART разработан для создания низковольтных комплектных устройств (НКУ) на токи до 1600 А.
ГРЩ SMART- результат многолетнего опыта конструирования и последних технических решений в области электротехники. Особенностью корпуса ГРЩ SMART является его надежность, подтверждённая протоколами испытаний в составе НКУ, и функциональность, способная удовлетворить потребности в сегменте коммерческого строительства: торгово-развлекательных и логистических центров, офисных зданий, а также крупных жилых комплексов и других городских объектов инфраструктуры.
Высокая несущая способность ГРЩ SMART и его универсальная каркасная конструкция, совместимая с ВРУ SMART, обеспечивают неограниченные возможности для сборки НКУ, включая установку воздушных выключателей в водную секцию, и удобное соединение щитов между собой.
Срок службы:
25 лет
Гарантия:
3 года
Преимущества
- Сборно-разборный конструктив.
- Усиленный каркас (сталь 2 мм).
- Аксессуары для установки любого типа воздушных выключателей.
- Двустороннее обслуживание (съемная задняя панель).
- Съемная крыша для удобства монтажа шинной системы (или ввода кабеля).
- Реверсивная дверь с возможностью ее установки вместо задней панели.
- Совместимость аксессуаров с ВРУ SMART.
- Протокол испытаний в составе НКУ.
- Сертификат соответствия ГОСТ Р 51321.1 (на превышение температуры и электродинамическую стойкость).
Технические характеристики
| Глубина, мм | 800 |
| Номер цвета RAL | 7035 |
| Высота, мм | 1800 |
| С монтажной платой | Нет |
| Ширина, мм | 600 |
| Цвет | Серый |
| Кол-во дверей шкафа | 1 |
| Номин ток, А | 1600 |
| Степень защиты - IP | IP31 |
| Ввод кабеля | Снизу |
| Материал | Сталь |
| С стеклянной дверью | Нет |
| Поверхностный монтаж | Да |
| Установка заподлицо | Нет |
| Тип поверхности | Порошковая окраска |
| Возможность настенного монтажа | Нет |
| Толщина металла, мм | 2 |
| Возможность состыковки друг с другом | Нет |
| Температура эксплуатации, °C | -60...40 |
| Возможность напольного монтажа | Да |
| Встроен в стену | Нет |
| Возможность напольного монтажа | Да |
| Климатическое исполнение | УХЛ3 |
| Возможность настенного монтажа | Нет |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
Комплектация
Рама с дверью - 1 шт.
Рама - 1 шт.
Стенка задняя - 1 шт.
Стяжка - 4 шт.
Крыша - 1 шт.
Замок - 2 шт.
Метизы для установки.
Инструкция по монтажу - 1 экз.
Паспорт - 1 экз.
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
| Штрихкод | 4606056728408 | 4606056728408 |
| Вес брутто, кг | 55 | 55 |
| Вес нетто, кг | 54.6 | 54.6 |
| Объем, м^3 | 0.263483 | 0.263483 |
| Длина, см | 190 | 190 |
| Высота, см | 21.5 | 21.5 |
| Ширина, см | 64.5 | 64.5 |
| Способ нанесения информации | На стикер | На стикер |
