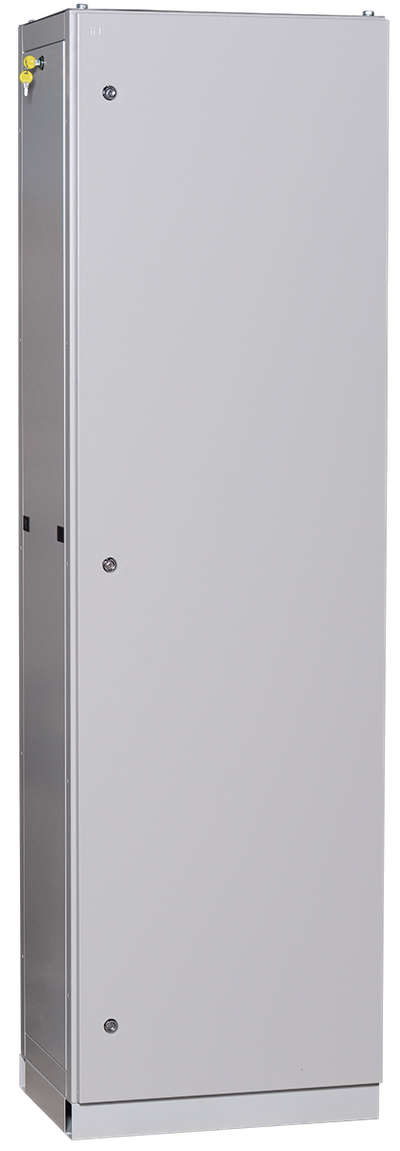

SMART Корпус металлический сборный ВРУ 2000х450х450мм IP31 IEK
- Видео
- 3D
Основные характеристики
| Глубина, мм | 450 |
| Номер цвета RAL | 7035 |
| Высота, мм | 2000 |
| С монтажной платой | Нет |
| Ширина, мм | 450 |
Описание
Вводно-распределительные устройства предназначены для приема, распределения и учета электроэнергии напряжением 380/220 В в сетях трехфазного переменного тока частотой 50 Гц, для защиты линий при коротких замыканиях и перегрузках, а также для нечастых оперативных включений и отключений. Корпуса металлические ВРУ SMART IEK служат для дальнейшей сборки на их базе вводно-распределительных низковольтных комплектных устройств, предназначенных для электроснабжения различных объектов. На базе ВРУ SMART можно собрать большинство существующих схем НКУ. Конструкция корпуса ВРУ SMART является сборно-разборной. Удобная упаковка: один корпус = 1 коробка, экономия на логистических расходах.
Срок службы:
25 лет
Гарантия:
3 года
Преимущества
- Высокая технологичность и простота сборки.
- Возможность установки фальш-панелей.
- Удобство монтажа, транспортировки и хранения.
- Широкий выбор аксессуаров, возможность разделения пространства на отсеки.
- Возможность установки аксессуаров на разной глубине (шаг 20 мм), ширине (шаг 25мм) и высоте (шаг 25 мм).
- Усовершенствованная конструкция корпуса обеспечивает более рациональное использование рабочего пространства.
- Съемные боковые панели обеспечивают удобный доступ к оборудованию при монтаже.
- Высококачественное наружное покрытие.
- Перенавешиваемая дверь.
- Профиль на двери для установки светосигнальной аппаратуры.
- Повышенная антикоррозийная стойкость.
- Возможность соединения корпусов в блоки.
- Высокий уровень электробезопасности.
- Карман для документов.
- Шпильки заземления на двери.
- Сертификат соответствия.
Технические характеристики
| Глубина, мм | 450 |
| Номер цвета RAL | 7035 |
| Высота, мм | 2000 |
| С монтажной платой | Нет |
| Ширина, мм | 450 |
| Цвет | Серый |
| Кол-во дверей шкафа | 1 |
| Номин ток, А | 630 |
| Степень защиты - IP | IP31 |
| Материал | Сталь |
| С стеклянной дверью | Нет |
| Температура эксплуатации, °C | -40...40 |
| Фактура поверхности | Шагрень |
| Возможность напольного монтажа | Да |
| Возможность настенного монтажа | Нет |
| Возможность напольного монтажа | Да |
| Установка заподлицо | Нет |
| Поверхностный монтаж | Да |
| Возможность настенного монтажа | Нет |
| Климатическое исполнение | УХЛ3 |
| Угол открытия двери, ° | 120 |
| Возможность состыковки друг с другом | Нет |
| Толщина металла, мм | 1,4 |
| Тип поверхности | Порошковая окраска |
| Встроен в стену | Нет |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
Комплектация
Рама с дверью - 1 шт;
Стенка задняя - 1 шт;
Стяжка - 4 шт;
Крыша - 1 шт;
Замок - 3 шт;
Болт фланцевый М6х10 - 8 шт;
Болт фланцевый М8х20 - 8 шт;
Болт М12х20 - 4 шт;
Гайка фланцевая М6 - 8 шт;
Гайка фланцевая М8 - 8 шт;
Шайба плоская 12 - 4 шт;
Инструкция по монтажу. Паспорт - 1 экз.
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
| Штрихкод | 4606056446364 | 4606056446364 |
| Вес брутто, кг | 39.2 | 39.2 |
| Вес нетто, кг | 39.2 | 39.2 |
| Объем, м^3 | 0.132986 | 0.132986 |
| Длина, см | 14 | 206.5 |
| Высота, см | 206.5 | 14 |
| Ширина, см | 46 | 46 |
| Способ нанесения информации | На стикер | На стикер |
