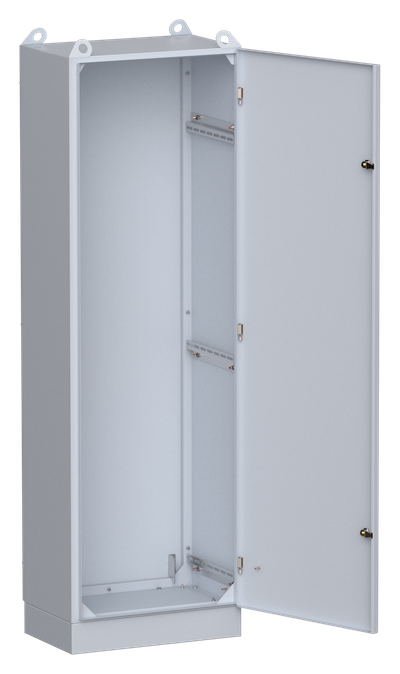

Корпус металлический ЩМП-18.6.4-0 УХЛ3 IP31 без монтажной панели IEK
Основные характеристики
| Высота, мм | 1800 |
| Ширина, мм | 600 |
| Глубина, мм | 400 |
| Степень защиты - IP | IP31 |
| Климатическое исполнение | УХЛ3 |
Описание
Корпус ЩМП напольный используется для сборки разнообразных электрощитов: силовых, управления, автоматики. Сварной металлический корпус с цоколем и съемной монтажной панелью для установки внутри помещений (монтажная панель заказывается отдельно).
Срок службы:
15 лет
Гарантия:
3 года
Преимущества
- Широкий выбор аксессуаров для различных вариаций сборок (монтажные панели разной высоты, уголки, планки).
- Провод заземления и знаки электробезопасности входят в базовую комплектацию корпуса.
- Съемная задняя стенка обеспечивает простоту сборки, доступ к оборудованию и возможность двустороннего обслуживания.
- Конструкция включает транспортировочные проушины и цоколь 100 мм.
Технические характеристики
| Высота, мм | 1800 |
| Ширина, мм | 600 |
| Глубина, мм | 400 |
| Степень защиты - IP | IP31 |
| Климатическое исполнение | УХЛ3 |
| Номинальный ток, А | 630 |
| Номер цвета RAL | 7035 |
| Угол открытия двери, ° | 105 |
| Тип монтажа | Поверхностного монтажа |
| Толщина стенки шкафа, мм | 1.4 |
| С монтажной платой | Нет |
| Толщина двери или крышки шкафа, мм | 1,4 |
| Тип крышки | Закрытого типа (закрывающаяся) |
| Количество вводов | 1 |
| Монтажная глубина - ниши, мм | - |
| Форма крышки | Закрытого типа (закрывающаяся) |
| Материал корпуса | Сталь |
| Толщина металла, мм | 1,4 |
| Наличие замка в двери | Да |
| Ввод кабеля | Снизу |
| Вес, кг | 58,5 |
| Количество модулей | - |
| Фактура поверхности | Шагрень |
| Защитное покрытие поверхности | Эпоксидно-полиэфирная краска |
| Тип дверцы - люка | Одинарный/единичный |
| Возможно расширение | Нет |
| Вид установки | Навесной, напольный |
Документация
Сертификаты
Экспертное заключение (PDF, 535.42 KB)
Экспертное заключение (PDF, 42.12 KB)
Отказное письмо 123-ФЗ (PDF, 24.90 MB)
Отказное письмо 043 (PDF, 12.27 MB)
Отказное письмо ФЗ-123 (PDF, 29.15 MB)
Отказное письмо 123-ФЗ (PDF, 12.57 MB)
Декларация 025 (PDF, 1.43 MB)
Сертификат добровольный (PDF, 314.11 KB)
Сертификат добровольный (PDF, 410.91 KB)
Декларация 025 (PDF, 1.86 MB)
Отрицательное решение (PDF, 428.43 KB)
Отказное письмо 043 (PDF, 24.55 MB)
Паспорта и РЭ
Информационные материалы
Модели для проектировщиков
Комплектация
Корпус металлический - 1 шт.
метизы для установки - 1 комп.
Знак "Осторожно! Электрическое напряжение" - 1 шт.
Знак "Заземление" - 2 шт.
Паспорт - 1 шт.
Монтажная панель заказывается отдельно.
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС |
| Материал упаковки | КАРТОН | КАРТОН |
| Штрихкод | 4606056217438 | 4606056217438 |
| Вес брутто, кг | 63 | 63 |
| Вес нетто, кг | 62.2 | 62.2 |
| Объем, м^3 | 0.498706 | 0.498706 |
| Длина, см | 41.5 | 197 |
| Высота, см | 197 | 41.5 |
| Ширина, см | 61.5 | 61 |
| Способ нанесения информации | На стикер | На стикер |
