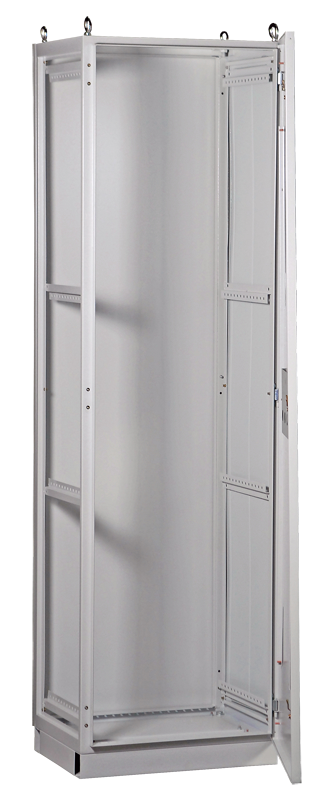

TITAN Шкаф напольный цельносварной ВРУ-1 20.80.60 IP54 IEK
Основные характеристики
| Глубина, мм | 600 |
| Номер цвета RAL | 7035 |
| Высота, мм | 2000 |
| С монтажной платой | Нет |
| Ширина, мм | 800 |
Описание
Вводно-распределительные устройства предназначены для приема, распределения и учета электроэнергии напряжением 400/230 В в сетях трехфазного переменного тока частотой 50 Гц, для защиты линий от токов коротких замыканий и перегрузок, а также для нечастых оперативных включений и отключений. Металлический корпус ВРУ серии TITAN IEK представляет собой цельносварной каркас из листовой стали повышенной коррозионной стойкости. Благодаря особым технологиям производства цельносварные корпуса имеют уникальную для современного рынка НВА жесткость и механическую прочность. Область применения ВРУ - объекты гражданского строительства и промышленные предприятия.
Срок службы:
25 лет
Гарантия:
3 года
Преимущества
- Применение современных технологий - дополнительная жесткость конструкции.
- Большой выбор дополнительных аксессуаров из оцинкованной стали.
- Повышенная функциональность.
- Широкий ассортимент.
- Возможность перенавешивания дверцы.
- Повышенная коррозийная стойкость.
- Высокий уровень электробезопасности.
- Высокая технологичность и простота сборки.
- Сертификат соответствия.
Особенности конструкции
Технические характеристики
| Глубина, мм | 600 |
| Номер цвета RAL | 7035 |
| Высота, мм | 2000 |
| С монтажной платой | Нет |
| Ширина, мм | 800 |
| Цвет | Серый |
| Кол-во дверей шкафа | 1 |
| Номин ток, А | 630 |
| Степень защиты - IP | IP54 |
| Материал | Сталь |
| С стеклянной дверью | Нет |
| Возможность состыковки друг с другом | Нет |
| Толщина металла, мм | 1,4 |
| Тип поверхности | Порошковая окраска |
| Возможность настенного монтажа | Нет |
| Встроен в стену | Нет |
| Угол открытия двери, ° | 130 |
| Возможность напольного монтажа | Да |
| Возможность напольного монтажа | Да |
| Возможность настенного монтажа | Нет |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Монтаж
Модели для проектировщиков
КОМПАС, База оборудования (M3D, 914.23 KB)
AutoCad, Чертеж dwg (DWG, 74.38 KB)
AutoCad, Чертеж dwg (DWG, 299.27 KB)
3D-модель, STEP-формат (STEP, 7.26 MB)
Revit, База оборудования (ZIP, 262.54 MB)
nanoCAD BIM Электро, База оборудования (SDF, 426.39 MB)
nanoCAD BIM Электро, База оборудования (SDF, 706.52 MB)
Комплектация
Шкаф металлический - 1 шт.
Цоколь - 1шт.
Провод заземления - 1 шт.
Метизы.
Знак "Заземление" - 2 шт.
Знак "Острожно! Электрическое напряжение" - 1 шт.
Паспорт - 1 экз.
Боковые панели в комплект не входят.
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
| Штрихкод | 4606056221749 | 4606056221749 |
| Вес брутто, кг | 64.9 | 64.9 |
| Вес нетто, кг | 64.9 | 64.9 |
| Объем, м^3 | 1.099008 | 1.099008 |
| Длина, см | 64 | 64 |
| Высота, см | 212 | 212 |
| Ширина, см | 81 | 81 |
| Способ нанесения информации | На стикер | На стикер |
