ARMAT Автоматический выключатель в литом корпусе 3P типоразмер N 85кА 1600А расцепитель электромагнитный регулируемый IEK
Основные характеристики
| Номин ток, А | 1600 |
| Количество полюсов | 3 |
| Номин откл способность Icu при 400 В 50 Гц, кА | 85 |
| Исполнение | Стационарное |
| Тип расцепителя | IEK_V0000011 |
Описание
Автоматические выключатели в литом корпусе ARMAT применяются в различных типах низковольтных комплектных устройств – от распределительных щитов до ВРУ 1600 А. Входят в состав комплексных решений на базе продукции ARMAT IEK для создания систем энергораспределения зданий и сооружений, в том числе для индустриальных и высокотехнологических объектов. Благодаря высокой отключающей способности (до 150 кА) линейка автоматических выключателей в литом корпусе ARMAT идеальна для применения на энергоемких промышленных объектах. В комплексе с воздушными автоматическими выключателями ARMAT используются в НКУ до 6300 А. Вся линейка силовых автоматических выключателей ARMAT (воздушных и в литом корпусе) производится на современном, полностью автоматизированном оборудовании, с постоянным контролем качества. Электротехническая продукция IEK тщательно тестируется как в независимых лабораториях, так и в собственной лаборатории IEK GROUP в Москве. Мы уверены в высоком качестве и надежности силовых выключателей линейки ARMAT – вот почему гарантийный срок их эксплуатации составляет 5 лет!
Преимущества
- Увеличение энергопотребности современного производства требует повышенных In и Icu автоматических выключателей. Автоматические выключатели в литом корпусе ARMAT обеспечивают надежное энергоснабжение высокотехнологичных производственных линий.
- Модификации силовых выключателей в литом корпусе ARMAT со специальными версиями расцепителей поддерживают возможность подключения по протоколу Modbus, что позволяет интегрировать их в систему диспетчеризации и мониторинга.
- Большой ресурс циклов включения и отключения гарантирует продолжительную работу автоматических выключателей в литом корпусе ARMAT. Высокая износостойкость подтверждена испытаниями, в том числе в международной независимой лаборатории.
- Стабильная работа энергосистемы в любых условиях важна для эффективности технологических процессов и безопасности людей. Автоматические выключатели в литом корпусе из линейки ARMAT обладают минимальной зависимостью пропускаемого тока от температуры окружающей среды.
Технические характеристики
| Номин ток, А | 1600 |
| Количество полюсов | 3 |
| Номин откл способность Icu при 400 В 50 Гц, кА | 85 |
| Исполнение | Стационарное |
| Тип расцепителя | IEK_V0000011 |
| Номин раб напряжение, В | 400/690 |
| Тип изделия/компонента | Выключатель автоматический в литом корпусе |
| Потери энергии, Вт | 210.0 |
| Температура эксплуатации, °C | -40...60 |
| Кол-во вспомогат переключающих контактов | 0 |
| Моторный привод встроенный | Нет |
| Тип подключения силовой электрич цепи | Болтовое соединение |
| Частота сети, Гц | 50/60 |

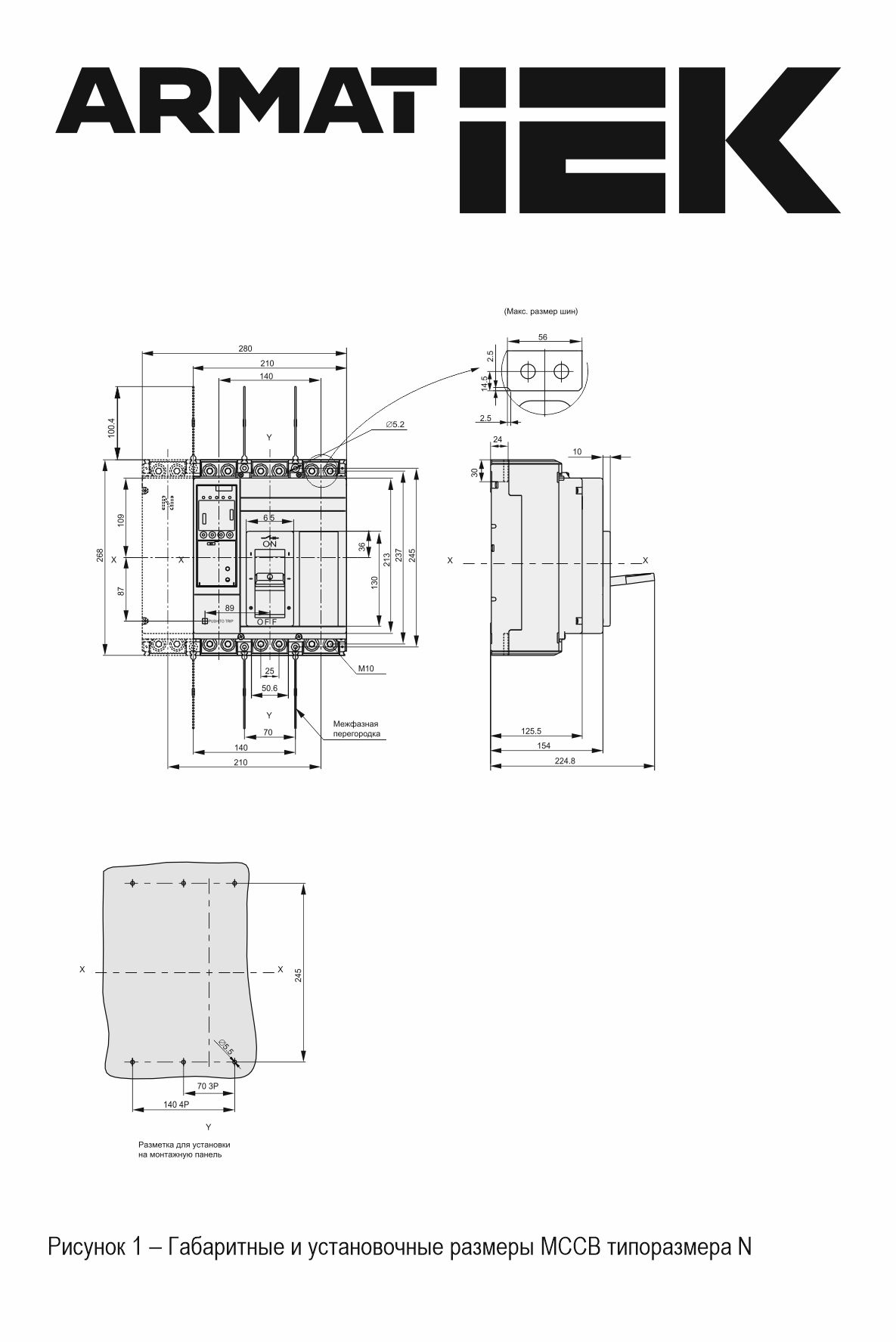

| Ширина, мм | 210.0 |
| Высота, мм | 468.8 |
| Глубина, мм | 224.8 |
| Тип элемента управления | Тумблер |
| Вес, кг | 14.300 |
| Мех износостойкость, циклов | 20000 |
| Наличие электронного расцепителя | Нет |
| Номин кратковрем выдерж в течении 1 с ток Icw, кА | 12 |
| Диап регул без заде сраб расцеп короткого замык, А | - |
| Номин напряжение, В | 400...690 |
| Относительная влажность воздуха | 90% |
| Высота над уровнем моря, м | < 2000 |
| Монтаж на DIN-рейку | Нет |
| Диапазон уставки тока расцепления, А | 8000...16000 |
| Номин продолжительный ток Iu, А | 1600 |
| Кол-во вспомогат норм разомкнутых-НО конт | 0 |
| Конструкция прибора | Прочее |
| Номин раб наибольшая откл способность Ics, кА | 85 |
| Степень защиты зажимов IP | IP00 |
| Моторный привод - дополнительно | Да |
| Номин импульсное выдерживаемое напряжение, кВ | 12 |
| С расцеплением под напряжением | Да |
| Электр износостойкость, циклов | 3000 |
| Степень защиты - IP | IP20 |
| Кол-во вспомогат норм замкнутых-НЗ конт | 0 |
| Подходит для монтажа на DIN-рейку | Нет |
| Вид подключения главной электрич цепи | Прочее |
| Номин напряжение изоляции Ui, В | 1000 |
| Режим работы | Продолжительный |
| Механич износостойкость без обслуживания, циклов | 20000 |
Документация
Сертификаты
Декларация ТР ЕАЭС (PDF, 4.08 MB)
Сертификат добровольный ГОСТ Р (PDF, 1.32 MB)
Сертификат добровольный ГОСТ Р (PDF, 1.32 MB)
Отказное письмо ФЗ-123 (PDF, 24.90 MB)
Декларация ТР ЕАЭС (PDF, 35.78 MB)
Отказное письмо ТР ТС ЭМС (PDF, 182.60 KB)
Отказное письмо ТР ЕАЭС (PDF, 24.55 MB)
Сертификат ТР ТС (PDF, 1.37 MB)
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Модели для проектировщиков
Комплектация
Руководство по эксплуатации - 1 экз.
Паспорт - 1 экз.
Межфазные перегородки - 4 шт.
Крепёжные элементы для присоединения внешних проводников - 1 компл.
Крепёжные элементы для установки на монтажную панель - 1 компл.
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ |
| Материал упаковки | КАРТОН | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4610084505160 | 4610084505160 |
| Вес брутто, кг | 13.034 | 13.034 |
| Вес нетто, кг | 13.2 | 13.2 |
| Объем, м^3 | 0.03864 | 0.03864 |
| Длина, см | 34.8 | 34.8 |
| Высота, см | 32 | 32 |
| Ширина, см | 34.7 | 34.7 |
| Способ нанесения информации | На стикер | На стикер |
