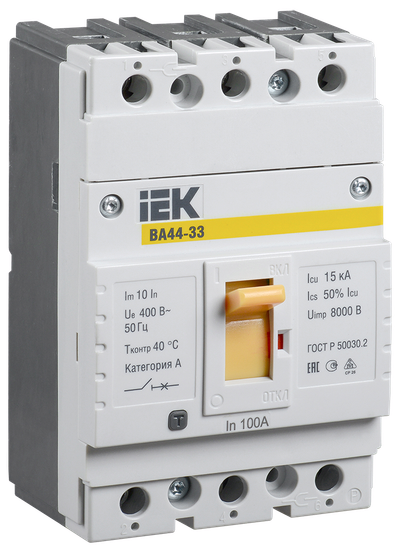

Выключатель автоматический ВА44-33 3Р 100А 15кА IEK
Артикул:
Основные характеристики
| Номин ток, А | 100 |
| Количество полюсов | 3 |
| Номин откл способность Icu при 400 В 50 Гц, кА | 15 |
| Исполнение | Стационарное |
| Тип расцепителя | Тепловой, электромагнитный |
Описание
Автоматические выключатели ВА44 IEK предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения, а также для оперативных включений и отключений участков электрических цепей.
Рассчитаны на эксплуатацию в электроустановках с номинальным рабочим напряжением до 400 В и на номинальные токи от 25 до 630А.
Соответствуют требованиям ГОСТ Р 50030.2.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Простая самостоятельная установка универсальных дополнительных устройств (подходят для ВА44 и для ВА88):
- - аварийный контакт;
- - дополнительный контакт;
- - независимый расцепитель;
- - расцепитель минимального напряжения;
- - совмещенный контакт.
- Двойная изоляция.
- Надежная защита от сверхтоков.
- Компактные габариты.
- Экономичное решение.
Технические характеристики
| Номин ток, А | 100 |
| Количество полюсов | 3 |
| Номин откл способность Icu при 400 В 50 Гц, кА | 15 |
| Исполнение | Стационарное |
| Тип расцепителя | Тепловой, электромагнитный |
| Номин раб напряжение, В | 400 |
| Тип изделия/компонента | Выключатель автоматический в литом корпусе |
| Потери энергии, Вт | 75.0 |
| Температура эксплуатации, °C | -30...50 |
| Кол-во вспомогат переключающих контактов | 0 |
| Моторный привод встроенный | Нет |
| Тип подключения силовой электрич цепи | Винтовое соединение |
| Комплексная защита от замыканий на землю | Да |
| Частота сети, Гц | 50 |
| Ширина, мм | 76.2 |
| Высота, мм | 120.0 |
| Глубина, мм | 59.0 |
| Моторный привод - дополнительно | Нет |
| Тип элемента управления | Тумблер |
| Вес, кг | 0.745 |
| Подходит для монтажа на DIN-рейку | Нет |
| Кол-во вспомогат норм разомкнутых-НО конт | 0 |
| Степень защиты - IP | IP30 |
| Механич износостойкость с обслуживанием, циклов | 5000 |
| Конструкция прибора | Устройство в комплекте с корпусом |
| Номин продолжительный ток Iu, А | 100 |
| Климатическое исполнение | УХЛ3 |
| Номин напряжение, В | 400...400 |
| Наличие электронного расцепителя | Да |
| Кол-во вспомогат норм замкнутых-НЗ конт | 0 |
| С расцеплением под напряжением | Да |
| Диапазон уставки тока расцепления, А | 1000 |
| Номин напряжение изоляции Ui, В | 400 |
| Диап регул без заде сраб расцеп короткого замык, А | - |
| Номин импульсное выдерживаемое напряжение, кВ | 8 |
| Номин раб наибольшая откл способность Ics, кА | 9 |
| Вид подключения главной электрич цепи | Подключение спереди |
| Дополнит оборудование входящее в поставку | Прочее |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 18 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ |
| Материал упаковки | КАРТОН | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056367645 | 4606056253351 |
| Вес брутто, кг | 0.801 | 14.42 |
| Вес нетто, кг | ||
| Объем, м^3 | 0.000933 | 0.02 |
| Длина, см | 12.7 | 40 |
| Высота, см | 9.3 | 20 |
| Ширина, см | 7.9 | 25 |
| Способ нанесения информации | Не определено | Не определено |
