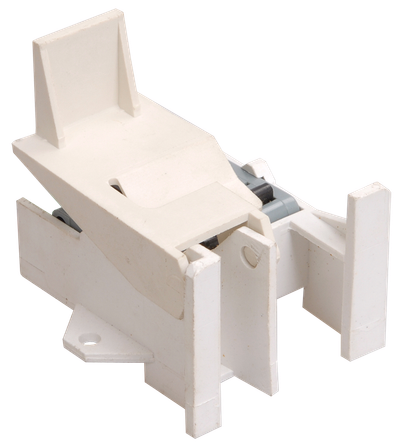

Совмещенный контакт АКДК-630/800/1600А IEK
Артикул:
Основные характеристики
| Тип оборудования | Вспомогательный контакт/сигнальный контакт |
| Тип управляющего напряжения | Переменный (AC) |
| Количество переключающих контактов | 1 |
| Номин раб напряжение, В | 400 |
| Тип напряжения | EV000509 |
Описание
Совмещенные контакты АК/ДК (аварийный и дополнительный контакт в одном корпусе) предназначены для получения информации о состоянии контактов автоматического выключателя ВА88 и сигнализации о его срабатывании от сверхтока, независимого расцепителя или расцепителя минимального напряжения.
Преимущества
- Аварийный и дополнительный контакт в одном корпусе для возможности установки дополнительных аксессуаров.
Особенности конструкции
Технические характеристики
| Тип оборудования | Вспомогательный контакт/сигнальный контакт |
| Тип управляющего напряжения | Переменный (AC) |
| Количество переключающих контактов | 1 |
| Номин раб напряжение, В | 400 |
| Тип напряжения | EV000509 |
| Номин напряжение постоян тока - DC, В | 220 |
| Кол-во нормально замкнутых - НЗ контактов | 0 |
| Кол-во норм разомкнутых - НО контактов | 0 |
| Номин рабочий ток при DC 220 В для АК, А | 0,2 |
| Частота | EV008013 |
| Количество нормально открытых контактов | 0 |
| Номин коммутируем ток, А | 1600 |
| Количество нормально закрытых контактов | 0 |
| Совместимость с авт выкл | ВА88-40/43 |
| Номин рабочий ток при AC 230 В для ДК, А | 6 |
| Номин рабочий ток при AC 400 В для АК, А | 2 |
| Количество переключающих контактов | 1 |
| Устанавливается на устройство | Автоматический выключатель |
| Номин рабочий ток при AC 400 В для ДК, А | 3,5 |
| Количество сигнальных контактов | 0 |
| Номин рабочий ток при DC 220 В для ДК, А | 0,2 |
| Номин рабочий ток при AC 230 В для АК, А | 2 |
| Монтажная ширина | - |
Документация
Сертификаты
Модели для проектировщиков
Комплектация
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 5 | 120 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС | КОРОБКА/БОКС |
| Материал упаковки | КАРТОН | КАРТОН | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056229493 | 4606056229509 | 4606056229516 |
| Вес брутто, кг | 0.108 | 0.542 | 13 |
| Вес нетто, кг | 0.092 | 12.35 | |
| Объем, м^3 | 0.000415 | 0.002075 | 0.049802 |
| Длина, см | 7 | 62 | |
| Высота, см | 6 | 25.5 | |
| Ширина, см | 4.5 | 31.5 | |
| Способ нанесения информации | На стикер | На стикер | На стикер |
